| Рабочие условия |
| Температура |
-20℃~150℃ |
| Давление |
≤0,8 мПа
|
| Скорость |
≤10 м/сек |
| Материалы |
Неподвижное кольцо: Ceramic/SIC/TC
Вращающееся кольцо: Carbon/SIC/TC
Сильфон: NBR/EPDM/VITON
Металлические части: SS304/SS316
|
|
|
|
|
|

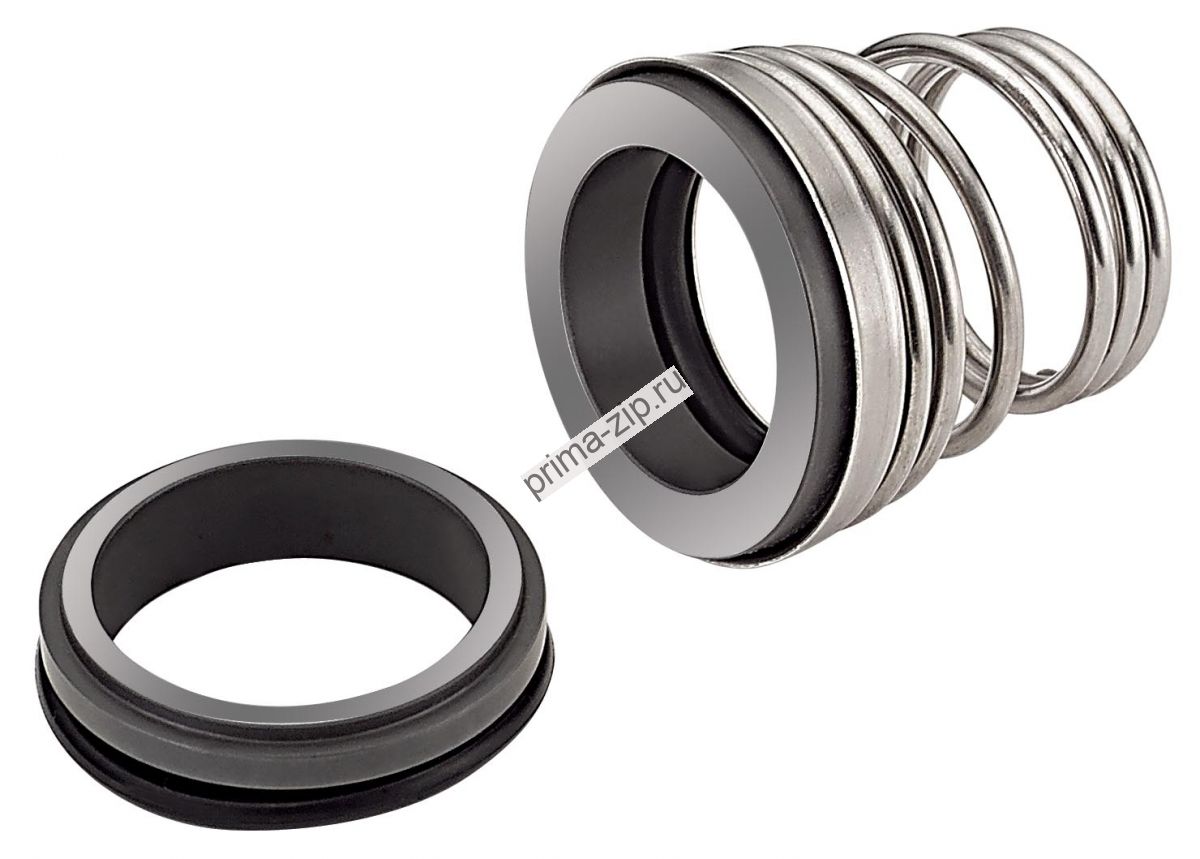

BS155 - одинарные торцовые уплотнения с конической пружиной и односторонним направлением вращения.
Используются в насосах для чистой воды и циркуляционных насосах.
Возможно применение в насосах Lowara (CEA120), Calpeda (NM, MXH, MPC, GXC/GXV), Ebara (CDX, 2CDX, CDXM), Pedrolo (F) и многих других.
Аналог торцевых уплотнений: Burgmann BT-FN, Roten 3, Vulcan 13.
|
|
| МОДЕЛЬ |
d1
диаметр вала |
d3 |
d2 |
L1 |
L2 |
| BS155-10 |
10 |
20 |
18,1 |
20,5 |
5,5 |
| BS155-11 |
11 |
22 |
20,6 |
23,5 |
5,5 |
| BS155-12 |
12 |
22 |
20,6 |
23,5 |
5,5 |
| BS155-13 |
13 |
25 |
23,1 |
28 |
6 |
| BS155-14 |
14 |
25 |
23,1 |
28 |
6 |
| BS155-14C |
14 |
25 |
25.7 |
28 |
10 |
| BS155-15 |
15 |
29 |
26,9 |
29 |
7 |
| BS155-16 |
16 |
29 |
26,9 |
29 |
7 |
| BS155-17 |
17 |
29 |
26,9 |
29 |
7 |
| BS155-18 |
18 |
33 |
30,9 |
32 |
8 |
| BS155-19 |
19 |
33 |
30,9 |
33 |
8 |
| BS155-20 |
20 |
33 |
30,9 |
33 |
8 |
| BS155-21 |
21 |
38 |
35,4 |
33 |
8 |
| BS155-22 |
22 |
38 |
35,4 |
33 |
8 |
| BS155T-22 |
22 |
38 |
37 |
37,5 |
11 |
| BS155-23 |
23 |
38 |
35.4 |
35 |
8 |
| BS155-24 |
24 |
38 |
35,4 |
35 |
8 |
| BS155-25 |
25 |
40 |
38,2 |
35,5 |
8,5 |
| BS155-28 |
28 |
46 |
43,3 |
38 |
9 |
| BS155-29 |
29 |
46 |
43,3 |
39 |
9 |
| BS155-30 |
30 |
46 |
43,3 |
39 |
9 |
| BS155-32 |
32 |
46 |
43,3 |
39 |
9 |
| BS155-32B |
32 |
46 |
48 |
40 |
10 |
| BS155-33 |
33 |
48 |
53,5 |
50 |
11,5 |
| BS155-35 |
35 |
50 |
53,5 |
50 |
11,5 |
| BS155-38 |
38 |
58 |
60,5 |
50 |
11,5 |
| BS155-40 |
40 |
58 |
60,5 |
50 |
11,5 |
|
|
