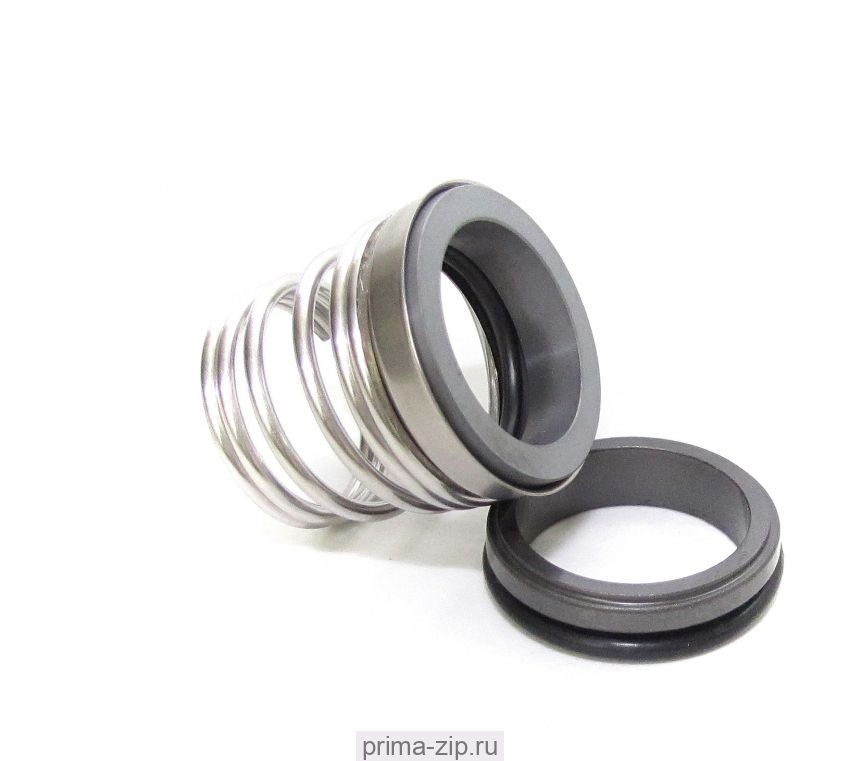

Торцевое уплотнение BS155-40

 Уплотнение торцевое 155 (BURGMANN BT-FN, AESSEAL T04, KROMA NS-1, ROTEN 3, BS155, SNFN)
Недорогое одинарное уплотнение с конической пружиной для широкого спектра применения, применяется в насосах чистой воды, пищевой промышленности. Вращающееся кольцо герметизировано в корпусе вспомогательным кольцом круглого сечения

d1 = 10...40 мм
P = 0...14 бар
T= -50 ... 220 C

  1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
  2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама)
  3-вторичные уплотнения (NBR, EPDM, VITON)
  4-пружина (сталь AISI 304, 316)
  5-обойма (сталь AISI 304, 316



Наименование	d1	d3	d6	d7	L3	L4
Уплотнение торцевое 155-10	10	20	14	18,1	15	5,5
Уплотнение торцевое 155-11	11	22	16,5	20,6	18	5,5
Уплотнение торцевое 155-12	12	22	16,5	20,6	18	5,5
Уплотнение торцевое 155-13	13	25	18,5	23,1	22	6
Уплотнение торцевое 155-14	14	25	18,5	23,1	22	6
Уплотнение торцевое 155-15	15	29	21,5	26,9	23	7
Уплотнение торцевое 155-16	16	29	21,5	26,9	23	7
Уплотнение торцевое 155-17	17	29	21,5	26,9	23	7
Уплотнение торцевое 155-18	18	33	24,5	30,9	24	8
Уплотнение торцевое 155-19	19	33	26	30,9	25	8
Уплотнение торцевое 155-20	20	33	26	30,9	25	8
Уплотнение торцевое 155-21	21	38	29	35,4	25	8
Уплотнение торцевое 155-22	22	38	29	35,4	25	8
Уплотнение торцевое 155-23	23	38	29	35,4	27	8
Уплотнение торцевое 155-24	24	38	29	35,4	27	8
Уплотнение торцевое 155-25	25	40	31,5	38,2	27	8,5
Уплотнение торцевое 155-28	28	46	37,5	43,3	30	9
Уплотнение торцевое 155-29	29	46	37,5	43,3	30	9
Уплотнение торцевое 155-30	30	46	37,5	43,3	30	9
Уплотнение торцевое 155-32	32	46	37,5	43,3	30	9
Уплотнение торцевое 155-33	33	48	45	53,5	39	11,5
Уплотнение торцевое 155-35	35	50	45	53,5	39	11,5
Уплотнение торцевое 155-38	38	58	52	60,5	39	11,5
Уплотнение торцевое 155-40	40	58	52	60,5	39	11,5
