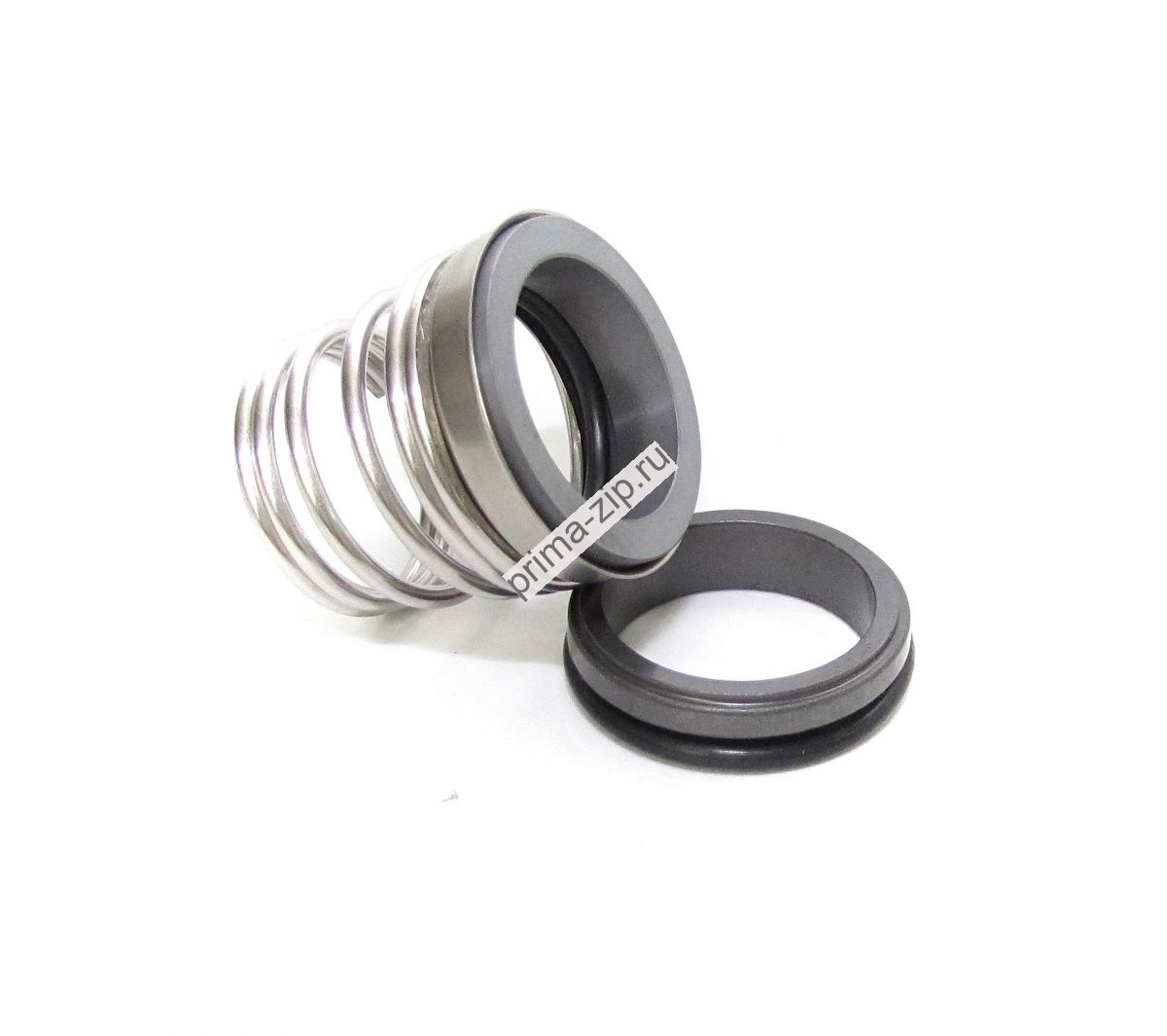

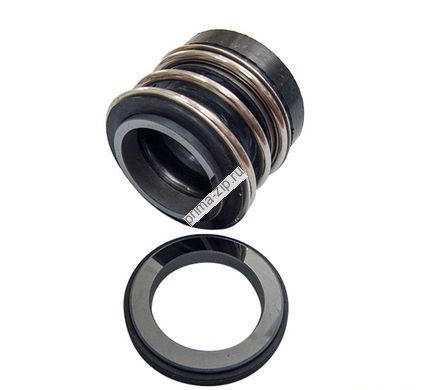

Торцевое уплотнение BS155-40mm CAR/CER/Viton
Описание Торцевое уплотнение BS155-40mm CAR/CER/Viton
|
Наименование торцевого уплотнения |
Диаметр вала d1 |
d3 |
d2 |
L1 |
L2 |
|
BS155-10 |
10мм |
20 |
18,1 |
20,5 |
5,5 |
|
BS155-11 |
11мм |
22 |
20,6 |
23,5 |
5,5 |
|
BS155-12 |
12мм |
22 |
20,6 |
23,5 |
5,5 |
|
BS155-13 |
13мм |
25 |
23,1 |
28 |
6 |
|
BS155-14 |
14мм |
25 |
23,1 |
28 |
6 |
|
BS155-15 |
15мм |
29 |
26,9 |
30 |
7 |
|
BS155-16 |
16мм |
29 |
26,9 |
30 |
7 |
|
BS155-17 |
17мм |
29 |
26,9 |
30 |
7 |
|
BS155-18 |
18мм |
33 |
30,9 |
32 |
8 |
|
BS155-19 |
19мм |
33 |
30,9 |
33 |
8 |
|
BS155-20 |
20мм |
33 |
30,9 |
33 |
8 |
|
BS155-21 |
21мм |
38 |
35,4 |
33 |
8 |
| BS155b-22 | 22мм | 37 | 37 | 37 | 10 |
|
BS155-22 |
22мм |
38 |
35,4 |
33 |
8 |
|
BS155-23 |
23мм |
38 |
35,4 |
35 |
8 |
|
BS155-24 |
24мм |
38 |
35,4 |
35 |
8 |
|
BS155-25 |
25мм |
40 |
38,2 |
35,5 |
8,5 |
|
BS155-28 |
28мм |
46 |
43,3 |
39 |
9 |
|
BS155-29 |
29мм |
46 |
43,3 |
39 |
9 |
|
BS155-30 |
30мм |
46 |
43,3 |
39 |
9 |
|
BS155-32 |
32мм |
46 |
43,3 |
39 |
9 |
|
BS155-33 |
33мм |
48 |
53,5 |
50,5 |
11,5 |
|
BS155-35 |
35мм |
50 |
53,5 |
55,5 |
11,5 |
|
BS155-38 |
38мм |
60,5 |
60,5 |
55,5 |
11,5 |
|
BS155-40 |
40мм |
60,5 |
60,5 |
55,5 |
11,5 |
| Наименование торцевого уплотнения | Диаметр вала d1 | d3 | d2 | L1 | L2 |
| 155Т-10 | 10 мм | 20 | 21 | 22 | 7 |
| 155Т-12 | 12 мм | 22 | 23 | 25 | 7 |
| 155Т-14 | 14 мм | 25 | 25 | 29 | 7 |
| 155Т-16 | 16 мм | 29 | 27 | 30 | 7 |
| 155Т-18 | 18 мм | 33 | 33 | 34 | 10 |
| 155Т-20 | 20 мм | 33 | 35 | 35 | 10 |
| 155Т-22 | 22 мм | 38 | 37 | 35 | 10 |
| 155Т-24 | 24 мм | 38 | 39 | 37 | 10 |
| 155Т-25 | 25 мм | 40 | 40 | 37 | 10 |
| 155Т-28 | 28 мм | 46 | 43 | 39 | 10 |
| 155Т-30 | 30 мм | 46 | 45 | 40 | 10 |
| 155Т-32 | 32 мм | 46 | 48 | 40 | 10 |
| 155Т-33 | 33 мм | 48 | 48 | 49 | 10 |
| 155Т-35 | 35 мм | 50 | 50 | 49 | 10 |
| 155Т-38 | 38 мм | 56 | 58 | 55,2 | 13 |
| 155Т-40 | 40 мм | 58 | 58 | 55,2 | 13 |
Торцевое уплотнение 155А (BT-FN.NU)
Торцевое уплотнение 155А с увеличеным размером неподвижного кольца и пазом под штифт.
Аналог торцевого уплотнения BT-FN.NU
|
Наименование |
Диаметр вала d1 |
d3 |
d4 | d6 |
d7 |
L1 |
L1N | L3 |
L4 |
L5 | L6 | L7 |
|
155А-10 |
10мм |
20 |
22 | 17 |
21 |
22 |
40 | 15 |
7 |
1.5 | 4 | 8.5 |
|
155А-12 |
12мм |
22.5 |
26 | 19 |
23 |
25 |
40 | 18 |
7 |
1.5 | 4 | 8.5 |
|
155А-14 |
14мм |
24.5 |
28 | 21 |
25 |
29 |
40 | 22 |
7 |
1.5 | 4 | 8.5 |
|
155А-16 |
16мм |
29 |
32 | 23 |
27 |
30 |
40 | 23 |
7 |
1.5 | 4 | 8.5 |
|
155А-18 |
18мм |
32.5 |
36 | 27 |
33 |
34 |
45 | 24 |
10 |
2 | 5 | 9.0 |
|
155А-20 |
20мм |
32.5 |
36 | 29 |
35 |
35 |
45 | 25 |
10 |
2 | 5 | 9.0 |
|
155А-22 |
22мм |
37.5 |
40 | 31 |
37 |
35 |
45 | 25 |
10 |
2 | 5 | 9.0 |
|
155А-24 |
24мм |
37.5 |
40 | 33 |
39 |
37 |
50 | 27 |
10 |
2 | 5 | 9.0 |
|
155А-25 |
25мм |
40 |
42 | 34 |
40 |
37 |
50 | 27 |
10 |
2 | 5 | 9.0 |
|
155А-28 |
28мм |
46 |
48 | 37 |
43 |
39 |
50 | 29 |
10 |
2 | 5 | 9.0 |
|
155А-30 |
30мм |
46 |
48 | 39 |
45 |
40 |
50 | 30 |
10 |
2 | 5 | 9.0 |
|
155А-32 |
32мм |
46 |
48 | 42 |
45 |
40 |
55 | 30 |
10 |
2 | 5 | 9.0 |
|
155А-35 |
35мм |
50 |
53 | 44 |
50 |
49 |
55 | 39 |
11,5 |
2 | 5 | 9.0 |
|
155А-38 |
38мм |
58 |
68 | 49 |
58 |
55,2 |
55 | 39 |
13 |
2 | 6 | 9.0 |
|
155А-40 |
40мм |
58 |
68 | 51 |
58 |
55,2 |
55 | 39 |
13 |
2 | 6 | 9.0 |
