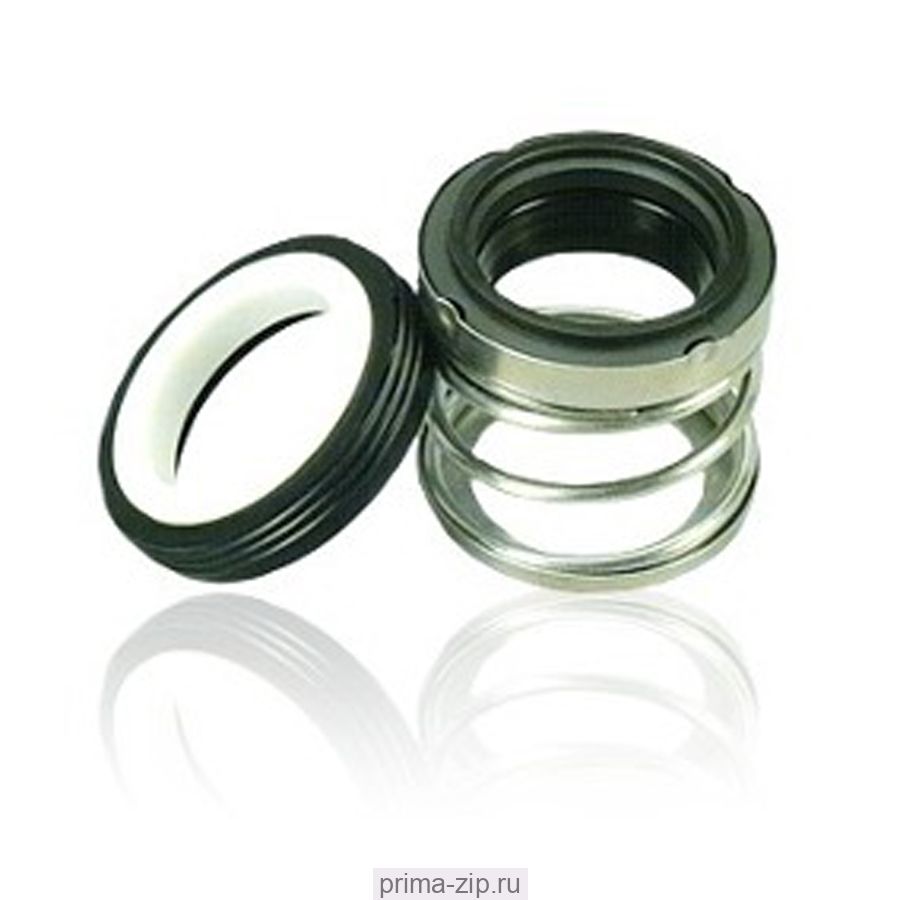

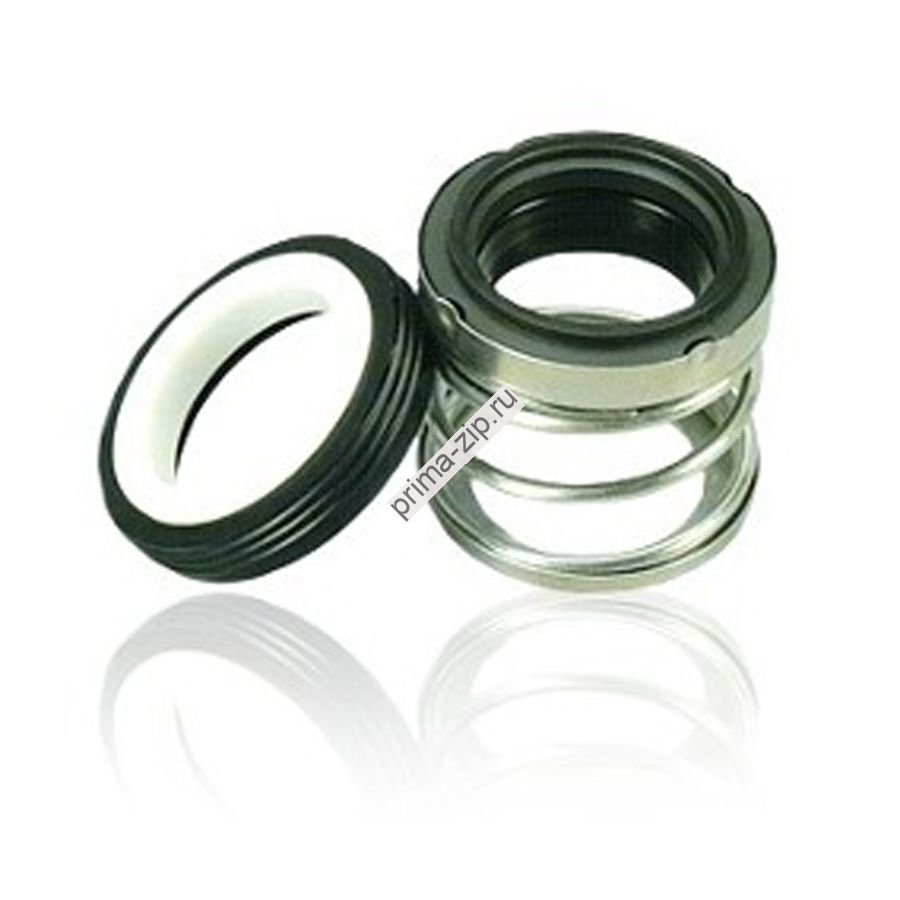

Торцевое уплотнение John Crane Type 21
Описание Торцевое уплотнение John Crane Type 21
Торцевое уплотнение 21 Аналог John Crane Type 21
Материалы частей торцевого уплотнения:
Вращающейся части: CARBON/SiC/TC
Стационарного кольца: Ceramic/SiC/TC
Вторичные уплотнения: NBR/EPDM/VITON
Пружины и прочие части: SS304/SS316
Давление изб. (бар): до 11
Диаметр вала, max (дюймы): 4
Диаметр вала, max (мм): 101,6
Диаметр вала, min (дюймы): 0,375
Диаметр вала, min (мм): 9,5
Температура, max: 205
Температура, min: -40
Марка насоса: KSB, Wilo, Lowara, Inoxpa, Calpeda, Grundfos, Sigma, Kolmeks, Smedegaard, Ebara, Hydro-vacuum
Жидкость: Сточно-массовые жидкости, Перегретая вода, Конденсат, Вода
Оборудование: Насосы
Торговая марка: Джон Крейн
Область применения: Водоснабжение
|
Давление |
Скорость |
Температура |
Среда |
|
1.2 МПа |
13 м/с |
от -20 до 200 °C |
Вода/масло/химические среды со слабой агрессивностью |
|
Модель |
D1 ±0,031`` |
D1 ±0,05 |
D3 |
D4 |
L3* |
D6 |
D7 |
L4 |
L6 |
K |
|
21-2/3" |
0,375 |
9,5 |
20,6 |
23,8 |
20,6 |
14,3 |
22,2 |
7,9 |
6,4 |
13,1 |
|
21-1/2" |
0,500 |
12,7 |
23,8 |
27,0 |
20,6 |
17,4 |
25,4 |
7,9 |
6,4 |
13,1 |
|
21-5/8" |
0,625 |
15,9 |
27,0 |
33,3 |
22,2 |
20,6 |
31,8 |
10,3 |
8,7 |
13,1 |
|
21-3/4" |
0,750 |
19,1 |
30,1 |
36,5 |
22,2 |
23,8 |
34,9 |
10,3 |
8,7 |
13,1 |
|
21-7/8" |
0,875 |
22,2 |
33,3 |
39,7 |
23,8 |
27,0 |
38,1 |
10,3 |
8,7 |
13,1 |
|
21-1" |
1,000 |
25,4 |
42,8 |
49,2 |
25,4 |
30,1 |
41,3 |
11,1 |
9,5 |
18,6 |
|
21-1,1/8" |
1,125 |
28,6 |
46,0 |
52,4 |
27,0 |
33,3 |
44,5 |
11,1 |
9,5 |
18,6 |
|
21-1,1/4" |
1,250 |
31,8 |
49,2 |
55,5 |
27,0 |
36,5 |
47,6 |
11,1 |
9,5 |
18,6 |
|
21-1,3/8" |
1,375 |
34,9 |
52,4 |
58,7 |
28,6 |
39,7 |
50,8 |
11,1 |
9,5 |
18,6 |
|
21-1,1/2" |
1,500 |
38,1 |
55,5 |
61,9 |
28,6 |
42,8 |
54,0 |
11,1 |
9,5 |
18,6 |
|
21-1,5/8" |
1,625 |
41,3 |
63,5 |
69,9 |
34,9 |
46,0 |
60,3 |
12,7 |
11,1 |
19,4 |
|
21-1,3/4" |
1,750 |
44,5 |
66,7 |
73,0 |
34,9 |
49,2 |
63,5 |
12,7 |
11,1 |
19,4 |
|
21-1,7/8" |
1,875 |
47,6 |
69,9 |
76,2 |
38,1 |
52,4 |
66,7 |
12,7 |
11,1 |
19,4 |
|
21-2" |
2,000 |
50,8 |
73,0 |
80,9 |
38,1 |
55,5 |
69,9 |
12,7 |
11,1 |
19,4 |
|
21-2,1/8" |
2,125 |
54,0 |
76,2 |
84,1 |
42,8 |
58,7 |
76,2 |
14,3 |
12,7 |
19,4 |
|
21-2,1/4" |
2,250 |
57,2 |
79,4 |
87,3 |
42,8 |
61,9 |
79,4 |
14,3 |
12,7 |
19,4 |
|
21-2,3/8" |
2,375 |
60,3 |
82,6 |
90,5 |
46,0 |
65,1 |
82,6 |
14,3 |
12,7 |
19,4 |
|
21-2,1/2" |
2,500 |
63,5 |
84,9 |
93,6 |
46,0 |
68,2 |
85,7 |
14,3 |
12,7 |
19,4 |
|
21-2,5/8 |
2,625 |
66,7 |
88,9 |
101,6 |
49,2 |
71,4 |
85,7 |
15,9 |
14,3 |
19,4 |
|
21-2,3/4 |
2,750 |
69,9 |
95,3 |
104,8 |
49,2 |
74,6 |
88,9 |
15,9 |
14,3 |
19,4 |
|
21-2,7/8" |
2,875 |
73,0 |
98,4 |
111,1 |
52,4 |
77,8 |
95,3 |
15,9 |
14,3 |
19,4 |
|
21-3" |
3,000 |
76,2 |
101,6 |
114,3 |
52,4 |
80,9 |
98,4 |
15,9 |
14,3 |
19,4 |
|
21-3,1/8" |
3,125 |
79,4 |
104,8 |
120,7 |
55,5 |
84,1 |
101,6 |
19,8 |
16,7 |
19,4 |
|
21-3,1/4" |
3,250 |
82,6 |
108,0 |
123,8 |
55,5 |
87,3 |
104,8 |
19,8 |
16,7 |
20,2 |
|
21-3,3/8" |
3,375 |
85,7 |
114,3 |
133,4 |
55,5 |
90,5 |
108,0 |
19,8 |
16,7 |
20,2 |
|
21-3,1/2" |
3,500 |
88,9 |
117,5 |
136,5 |
55,5 |
93,6 |
111,1 |
19,8 |
16,7 |
20,2 |
|
21-3,5/8" |
3,625 |
92,1 |
120,7 |
139,7 |
58,7 |
96,8 |
114,3 |
19,8 |
16,7 |
21,8 |
|
21-3,3/4" |
3,750 |
95,3 |
123,8 |
142,9 |
58,7 |
100,0 |
117,5 |
19,8 |
16,7 |
21,8 |
|
21-3,7/8" |
3,875 |
98,4 |
127,0 |
146,1 |
61,9 |
103,2 |
120,7 |
19,8 |
16,7 |
21,8 |
|
21-4" |
4,000 |
101,6 |
130,2 |
149,2 |
61,9 |
106,3 |
123,8 |
19,8 |
16,7 |
21,8 |
|
|
*Длина указана в поджатом состоянии. Вариант с короткой пружиной по отдельным чертежам |
|||||||||
