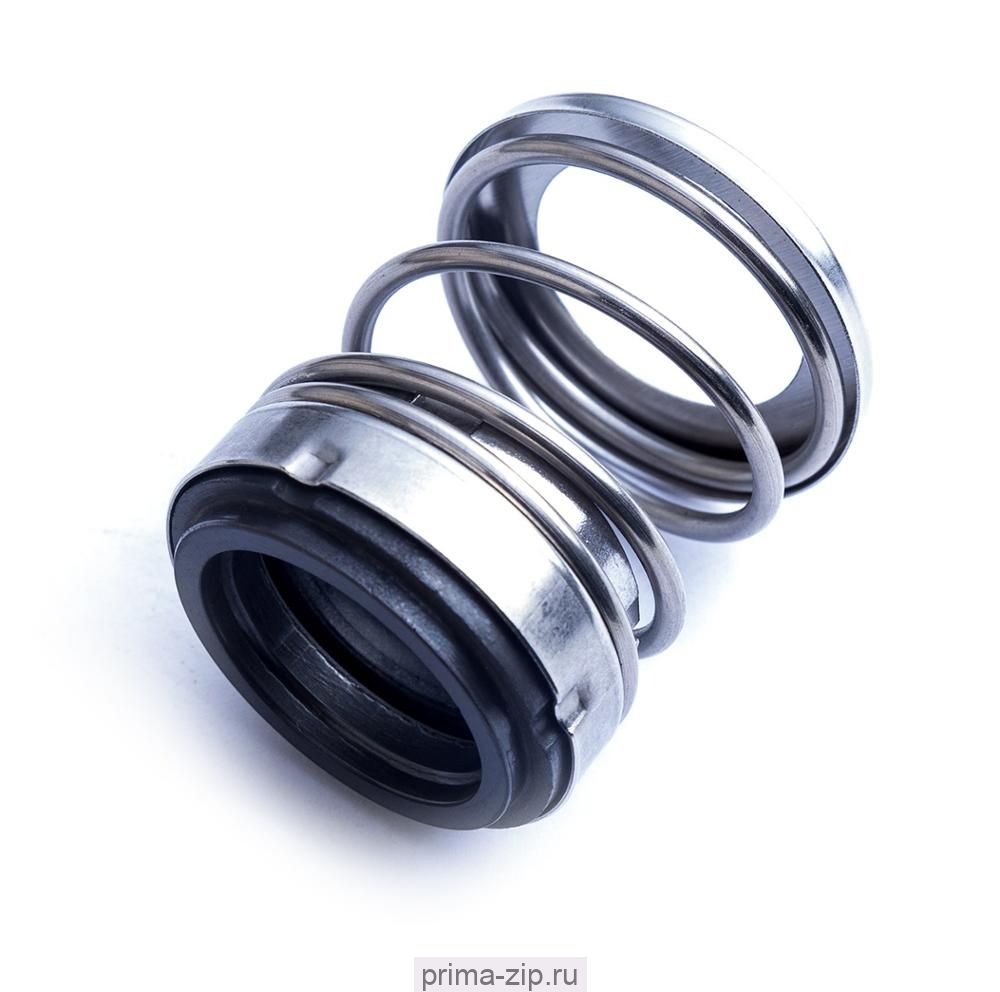

Торцевое уплотнение John Crane Type 2
Описание Торцевое уплотнение John Crane Type 2
Торцевое уплотнение Тype 2
Применяется в насосах: KSB, Wilo, Lowara, Inoxpa, Calpeda, Grundfos, Sigma, Kolmeks, Smedegaard, Ebara, Hydro-vacuum.
Технические характеристики
Температура от -20 °С до +205°С
Давление до 16 бар
Скорость вращения до 25 м/с
Материал исполнения
Вращающаяся часть: Графит/ Карбид кремния/ Карбид волфрама
Неподвижное кольцо (контркольцо): Керамика/ Карбид кремния/ Карбид вольфрама
Резина: NBR/ EPDM/ Viton
Пружина и металлические части: AISI304/ AISI316
|
Наименование |
Диаметр вала d1 |
d3 |
D7 |
L3 |
L4 |
|
T2-16 |
16 |
34 |
30 |
25.2 |
8 |
|
T2-18 |
18 |
36.8 |
32 |
25.2 |
8 |
|
T2-20 |
20 |
38.8 |
34 |
25.2 |
8 |
|
T2-22 |
22 |
41.5 |
36 |
25.2 |
8 |
|
T2-25 |
25 |
44.8 |
39 |
26.2 |
8 |
|
T2-28 |
28 |
48.5 |
43 |
26.2 |
8 |
|
T2-30 |
30 |
52 |
48 |
26.2 |
8 |
|
T2-35 |
35 |
57 |
53 |
30.2 |
10 |
|
T2-40 |
40 |
67 |
58 |
34.2 |
10 |
|
T2-45 |
45 |
73 |
63 |
36.2 |
10 |
|
T2-50 |
50 |
79 |
68 |
41.2 |
10 |
|
T2-55 |
55 |
84 |
73 |
41.2 |
12 |
|
T2-60 |
60 |
90 |
79 |
41.2 |
12 |
|
T2-65 |
65 |
98.5 |
86 |
49.2 |
12 |
|
T2-70 |
70 |
103.5 |
91 |
52.2 |
12 |
|
T2-75 |
75 |
110.5 |
96 |
52.2 |
12 |
|
T2-80 |
80 |
120 |
105 |
56.2 |
14 |
|
T2-85 |
85 |
125 |
110 |
56.2 |
14 |
|
T2-90 |
90 |
132 |
115 |
56.2 |
14 |
|
T2-95 |
95 |
137 |
120 |
56.2 |
14 |
|
T2-100 |
100 |
144 |
125 |
62.2 |
14 |
|
T2-110 |
110 |
157 |
135 |
62.2 |
16 |
|
T2-120 |
120 |
169.5 |
145 |
72.2 |
16 |
|
Наименование |
Диаметр вала d1 |
d3 |
d7 |
L3 |
L4 |
|
T2-5/8'' |
15.87 |
34 |
30.95 |
25.2 |
10.3 |
|
Т2-3/4'' |
19.05 |
38.8 |
34.15 |
25.2 |
10.3 |
|
T2-7/8'' |
22.22 |
41.5 |
37.3 |
25.2 |
10.3 |
|
T2-1'' |
25.4 |
44.8 |
40.5 |
25.2 |
10.3 |
|
T2-1 1/8'' |
28.57 |
48.5 |
47.65 |
33.2 |
11.9 |
|
T2-1 1/4'' |
31.75 |
57 |
50.8 |
33.2 |
11.9 |
|
T2-1 3/8'' |
34.92 |
57 |
54 |
33.2 |
11.9 |
|
T2-1 1/2'' |
38.1 |
67 |
57.15 |
33.2 |
11.9 |
|
T2-1 5/8'' |
41.27 |
67 |
60.35 |
33.2 |
11.9 |
|
T2-1 3/4'' |
44.45 |
73 |
63.5 |
41.2 |
11.9 |
|
T2-1 7/8'' |
47.62 |
73 |
66.7 |
41.2 |
11.9 |
|
T2-2'' |
50.8 |
79 |
69.85 |
41.2 |
13.5 |
|
T2-2 1/8'' |
53.97 |
84 |
73.05 |
41.2 |
13.5 |
|
T2-2 1/4'' |
57.15 |
84 |
76.2 |
41.2 |
13.5 |
|
T2-2 3/8'' |
60.32 |
90 |
79.4 |
41.2 |
13.5 |
|
T2-2 1/2'' |
63.5 |
94 |
82.55 |
41.2 |
13.5 |
