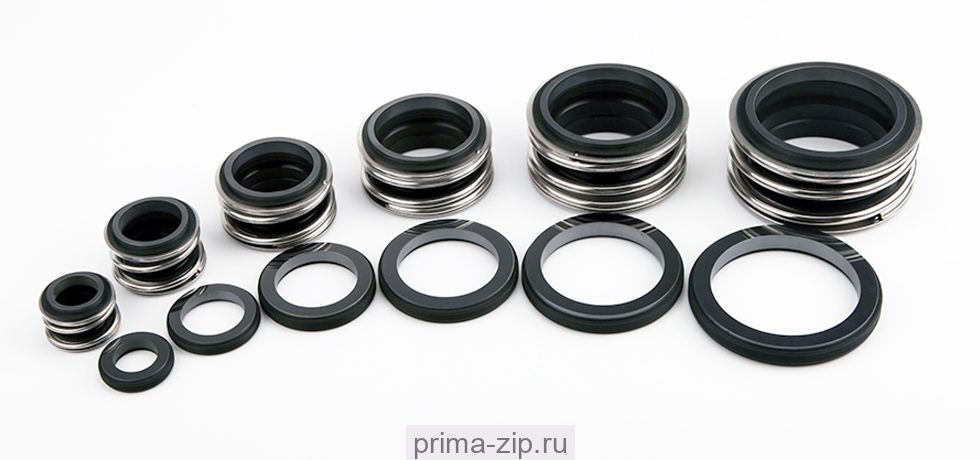

Торцевое уплотнение MG1 / MG12 / MG13 / MG1S20

Применяется в насосах

Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI;

Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и  т. д.

Аналог торцевых уплотнений

Технические характеристики

Температура от -20°С....+200°С

Давление до 12 атм

Линейная скорость 12 м/с

Материал исполнения

Вращающаяся часть: графит/карбид кремния/карбид вольфрама

Неподвижное кольцо: карбид кремния/керамика/карбид вольфрама

Уплотнение: Nbr/ Epdm/ Viton/ Silicon

Пружина и металлические части: 08х18н10/ 03Х17Н14М3

Неподвижные кольца

Диаметр вала d1

Длина в рабочем состояние

d3

D1

D2

D3

L1

L2

L3

L4

MG1

MG12

MG13

MG1S20

10

14,7

26

33,5

25,5

22

21

19,2

24,6

6,5

6,5

9

10

12

15,2

26

33,5

25,5

24,5

23

21,6

27,8

6,5

5,5

9

10

14

17,2

28,5

33,5

25,5

28

25

24,6

31

6,5

5,5

10,5

10

15

17,2

28,5

33,5

25,5

28

27

24,6

31

6,5

6,5

10,5

10

16

17,2

28,5

33,5

25,5

28

27

28

31

6,5

7,5

10,5

10

18

19,7

30,1

37,7

25,5

31,5

33

30

34,2

7,5

8

10,5

11,4

19

21,7

30,1

37,7

25,5

36,5

35

35

34,2

7,5

7,5

10,5

11,4

20

21,7

30,1

37,7

25,5

36,5

35

35

35,7

7,5

7,5

10,5

11,4

22

21,7

30,1

37,7

25,5

36,5

37

35

37,3

7,5

7,5

10,5

11,4

24

22,7

32,7

42,7

25,5

42

39

38

40,5

7,5

7,5

10,5

11,4

25

23,2

32,7

42,7

25,5

42

40

38

40,5

7,5

7,5

10,5

11,4

28

26,7

35,2

42,7

33,5

48,5

43

42

46,7

7,5

9

12

11,4

30

26,7

35,2

42,7

33,5

48,5

45

45

50,8

7,5

10,5

12

11,4

32

27,7

35,2

47,7

33,5

53

48

48

50,8

7,5

10,5

12

11,4

33

27,7

35,2

47,7

33,5

53

48

50

54

7,5

11

12

11,4

35

28,7

35,2

47,7

33,5

56,5

50

52

54

7,5

11

12

11,4

38

30,2

36,2

46,2

33,5

58,5

56

55

57,2

9

10,5

12

14

40

30,2

36,2

46,2

33,5

61,5

58

58

60,4

9

10,8

12

14

42

30,2

36,2

51,2

41,5

65

61

62

63,5

9

12

12

14

43

30,2

36,2

51,2

41,5

65

61

62

63,5

9

12

12

14

45

30,2

36,2

51,2

41,5

67,5

63

64

63,5

9

11,5

12

14

48

30,7

36,2

51,2

41,5

70

66

68,4

66,7

9

11,5

12

14

50

30,7

38,2

50,7

41,5

73,5

70

69,3

69,9

9,5

11,5

13,5

15

53

33,2

36,7

59,2

41,5

78

73

72,3

73,1

11

12,5

13,5

15

55

35,2

36,7

59,2

41,5

80,5

75

75,4

76,2

11

13,5

13,5

15

58

37,2

41,7

59,2

41,5

85

78

78,4

79,4

11

13,5

13,5

15

60

38,2

41,7

59,2

41,5

88

80

80,4

79,4

11

13,5

13,5

15

65

40,2

41,7

69,2

49,5

93

85

85,4

92,1

11

13

16

15

68

40,2

41,3

69

49,5

96

90

91,5

95,3

11,5

13,7

16

18

70

40,2

49

69

49,5

99

92

92

95,3

11,5

13

16

18

75

40,2

49

69

52,5

107

97

99

102

11,5

14

16

18

80

40,2

48,2

78,2

56,5

112

105

104

114

12

15

20

18,3

85

41,2

46,2

76,2

56,5

120

110

109

118

14

15

20

18,3

90

45,2

51,2

76,2

59,5

127

115

114

124

14

15

20

18,3

95

46,2

51,2

76,2

59,5

132

120

120,3

127

14

16

20

17,3

100

47,2

51,2

76,2

62,5

137

125

123,3

133

14

16

20

17,3

A- графит пропитанный смолой

Q1- карбид кремния
