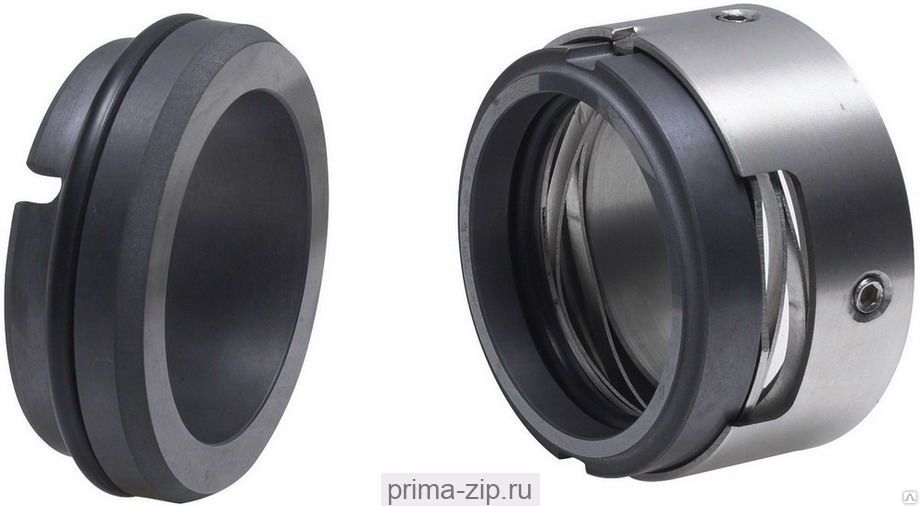

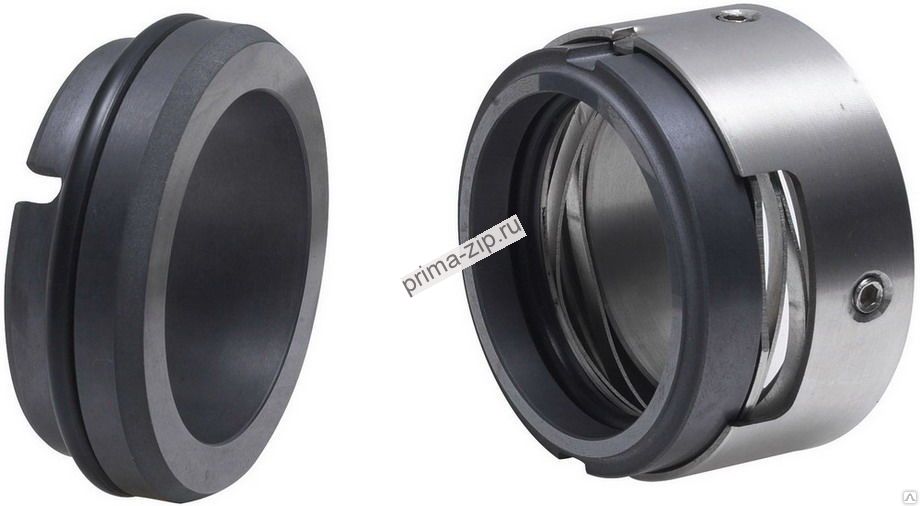

Торцевое уплотнение BURGMANN H7N / H75 / H76
Описание Торцевое уплотнение BURGMANN H7N / H75 / H76

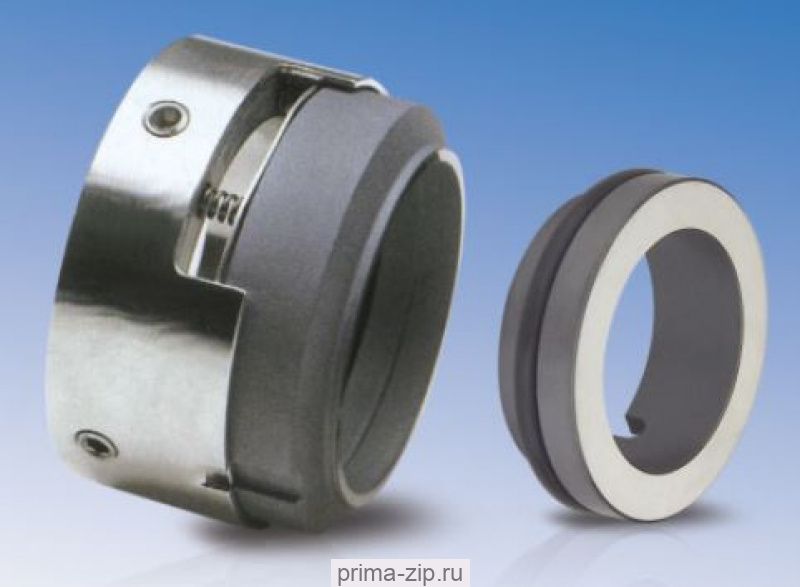

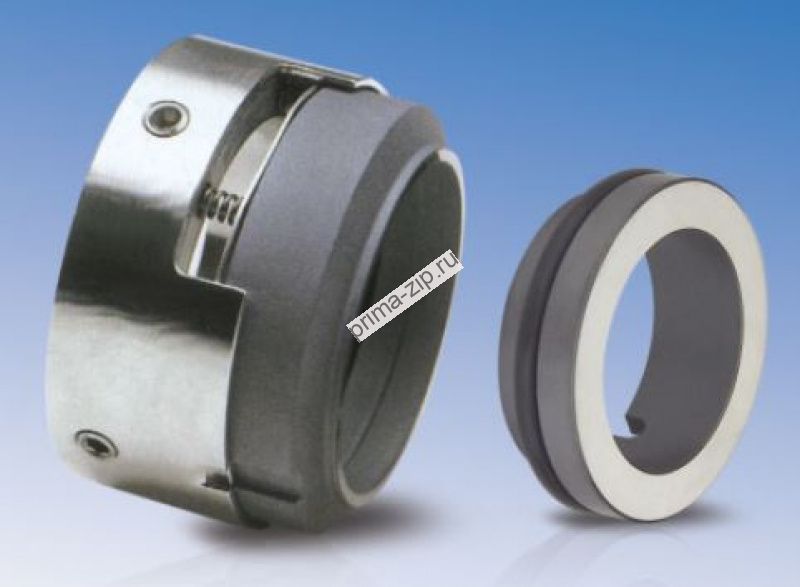

H7N
Характеристики
для ступенчатых валов
одинарное уплотнение
разгруженное
одна синусообразная или несколько вращающихся пружин
не зависит от направления вращения
• Возможен вариант с импеллером (H7F, H75F)
• Возможны варианты с охлаждаемым контркольцом (H75G115)
Эффективная организация складских запасов благодаря легко заменяемым парам трения
Широкий спектр применяемых материалов
Возможность самоочистки
Возможность установки на короткую длину вала(G16)
Рабочий диапазон
Диаметр вала: 14 … 100 мм (0,55" … 3,94")
(Одинарная пружина: d1 = макс. 100 мм (3,94"))
Давление:80 бар (1.160 PSI) для d1 = 14 … 100 мм,
25 бар (363 PSI) для d1 = 100 … 200 мм,
16 бар (232 PSI) для d1 >200 мм
Температура: –50 °C … +220 °C (–58 °F … +428 °F)
Скорость скольжения: 20 м/с (66 фут/с)
Осевое смещение:d1 до 22 мм: ±1,0 мм
d1 24 до 58 мм: ±1,5 мм
d1 от 60 мм: ±2,0 мм
Материалы
Подвижное кольцо: карбид кремния (Q1, Q2),углеграфит с пропиткой сурьмой (A),оксид алюминия (V), спец. литая сталь (S)
Седло G9: углеграфит с пропиткой сурьмой (A),углеграфит с пропиткой синтетической смолой (B), карбид кремния(Q1, Q2-несовместимы с подвижным кольцом из литой стали)
Вторичные уплотнения: EPDM (E), NBR (P), FKM (V),FFKM (K)
Пружины: сталь CrNiMo (G)
Металлические детали: сталь CrNiMo (G), дуплексная сталь (G1)
Рекомендованное применение
Перерабатывающая промышленность
Нефтегазовая отрасль
Химическая промышленность
Целлюлозно-бумажная промышленность
Пищевая промышленность
Возможность применения для горячей воды
Легкие углеводороды
Технологические насосы
