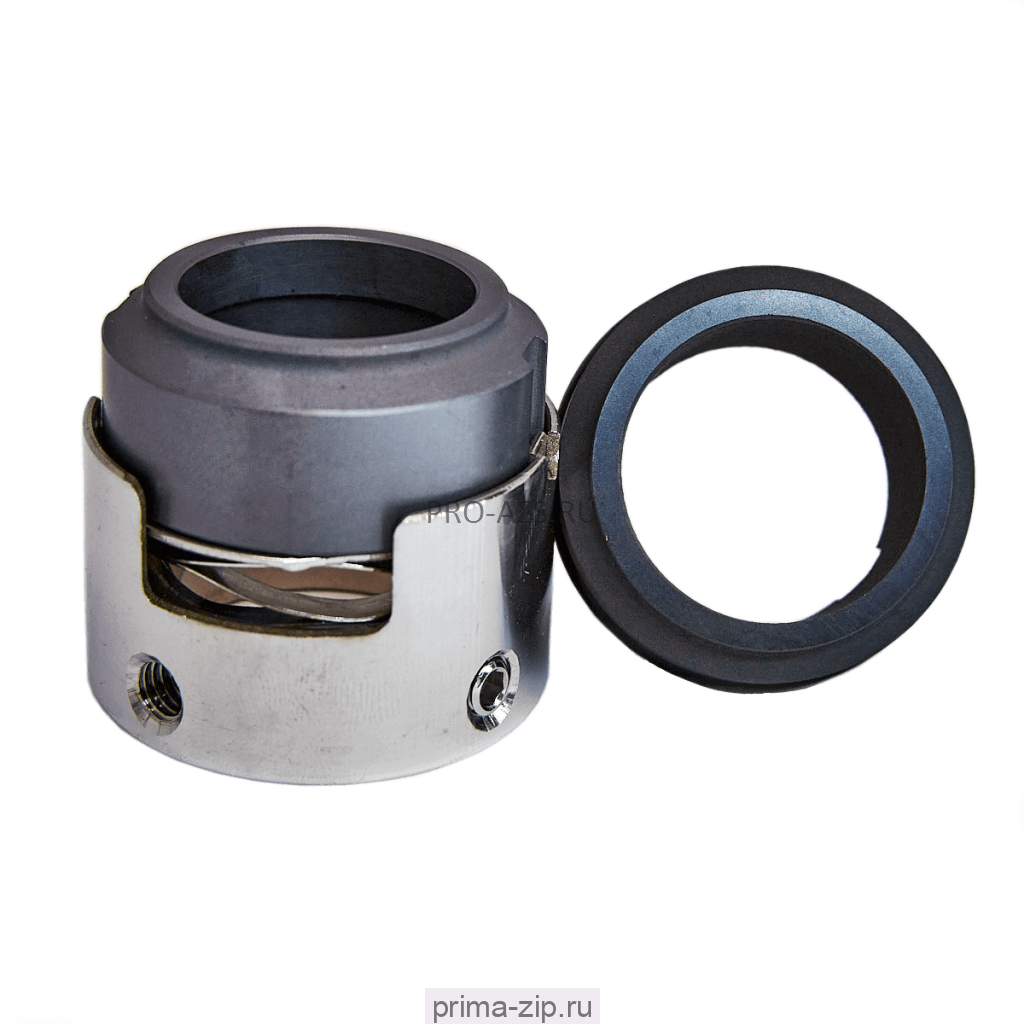

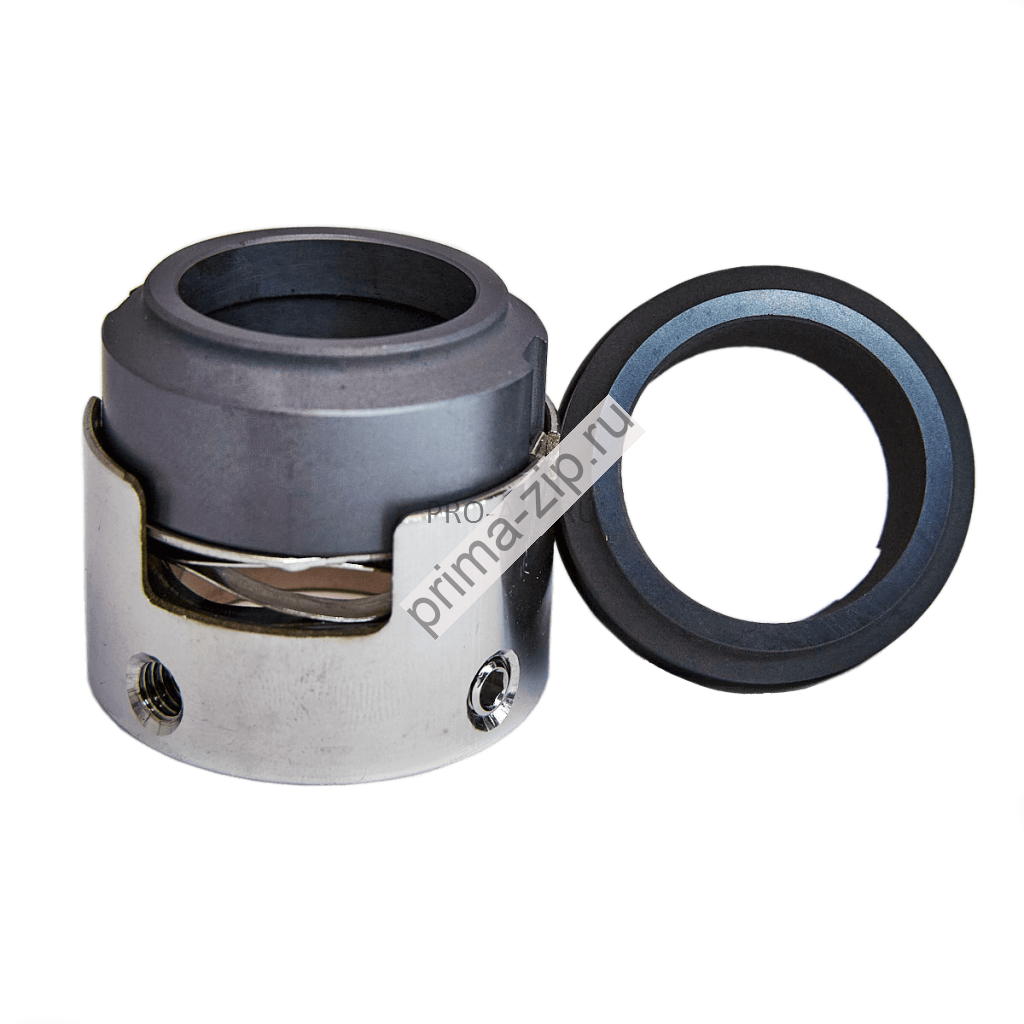

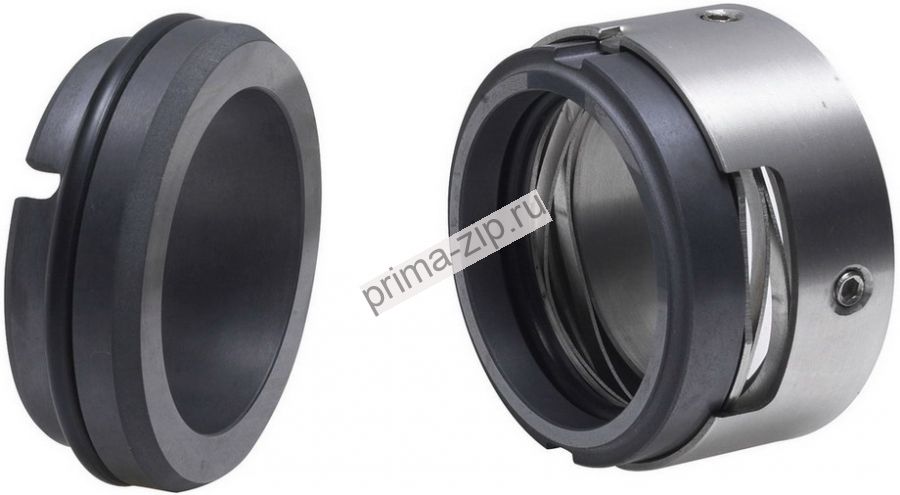

Торцевое уплотнение насоса H7N-30-Q1AEGG
Описание Торцевое уплотнение насоса H7N-30-Q1AEGG
Для ступенчатых валов, с вращающимся подпружиненным узлом
Одинарное уплотнение
Разгруженное
С произвольным направлением вращения
EN 12756 (DIN 24960)
Торцовые уплотнения серии H7N благодаря своей универсальной конструкции идеальна подходят для стандартизации. Свободно устанавливаемые легказаменяемые подвижные кольца позволяют использовать любые комбинации материалов и рационализировать хранение на складе. Новинка H7N с пружиной Super-Sinus.
Эффективная организация складских запасов благодаря легко заменяемым парам трения
Широкий спектр применяемых материалов
Возможность самоочистки
Возможность установки на короткую длину вала(G16)
Рабочий диапазон
Диаметр вала: 14 … 100 мм (0,55" … 3,94")
(Одинарная пружина: d1 = макс. 100 мм (3,94"))
Давление:80 бар (1.160 PSI) для d1 = 14 … 100 мм,
25 бар (363 PSI) для d1 = 100 … 200 мм,
16 бар (232 PSI) для d1 >200 мм
Температура: –50 °C … +220 °C (–58 °F … +428 °F)
Скорость скольжения: 20 м/с (66 фут/с)
Осевое смещение:d1 до 22 мм: ±1,0 мм
d1 24 до 58 мм: ±1,5 мм
d1 от 60 мм: ±2,0 мм
Материалы
Подвижное кольцо: карбид кремния (Q1, Q2),углеграфит с пропиткой сурьмой (A),оксид алюминия (V), спец. литая сталь (S)
Седло G9: углеграфит с пропиткой сурьмой (A),углеграфит с пропиткой синтетической смолой (B), карбид кремния(Q1, Q2-несовместимы с подвижным кольцом из литой стали)
Вторичные уплотнения: EPDM (E), NBR (P), FKM (V),FFKM (K)
Пружины: сталь CrNiMo (G)
Металлические детали: сталь CrNiMo (G), дуплексная сталь (G1)
Рекомендованное применение
Перерабатывающая промышленность
Нефтегазовая отрасль
Химическая промышленность
Целлюлозно-бумажная промышленность
Пищевая промышленность
Возможность применения для горячей воды
Легкие углеводороды
Технологические насосы
