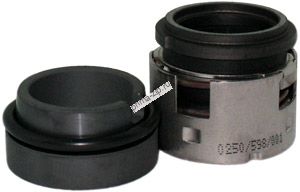

Торцевое уплотнение John Crane 502
Описание Торцевое уплотнение John Crane 502
Предлагаем полный аналог типа BS502
|
Технические характеристики: Температура от -30 °С до + 200 °С Давление до 12 бар Скорость вращения до 12 м/с Материал исполнения: Вращающаяся часть : Графит / Карбид кремния/ Карбид вольфрама Неподвижное кольцо ( контркольцо) : Керамика/ Карбид кремния/ Карбид вольфрама Резина: NBR/ EPDM/ VITON Металлические части и пружина: AISI304/ AISI316 |
| Намименование | Диаметр вала d1 | d3 | d2 | L1 | L2 |
| 502-14 | 14 | 24 | 25 | 35.2 | 12 |
| 502-16 | 16 | 26 | 27 | 35.2 | 12 |
| 502-18 | 18 | 32 | 33 | 37.7 | 13.5 |
| 502-20 | 20 | 34 | 35 | 37.7 | 13.5 |
| 502-22 | 22 | 36 | 37 | 37.7 | 13.5 |
| 502-24 | 24 | 38 | 39 | 40.2 | 13.3 |
| 502-25 | 25 | 39 | 40 | 40.2 | 13 |
| 502-28 | 28 | 42 | 43 | 42.7 | 12.5 |
| 502-30 | 30 | 44 | 45 | 42.6 | 11.9 |
| 502-32 | 32 | 46 | 48 | 42.6 | 11.9 |
| 502-33 | 33 | 47 | 48 | 42.6 | 11.9 |
| 502-35 | 35 | 49 | 50 | 42.6 | 11.9 |
| 502-38 | 38 | 54 | 56 | 45.1 | 12.9 |
| 502-40 | 40 | 56 | 58 | 45.1 | 12.9 |
| 502-43 | 43 | 59 | 61 | 45.1 | 12.9 |
| 502-45 | 45 | 61 | 63 | 45.1 | 12.9 |
| 502-48 | 48 | 64 | 66 |
47.6 |
13.4 |
| 502-50 | 50 | 66 | 70 | 47.6 | 13.4 |
| 502-53 | 53 | 69 | 73 |
47.6 |
13.4 |
| 502-55 | 55 | 71 | 75 | 47.6 | 13.4 |
| 502-58 | 58 | 78 | 78 | 52.6 | 13.4 |
| 502-60 | 60 | 80 | 80 | 52.6 | 13.4 |
| 502-63 | 63 | 83 | 83 | 52.6 | 13.4 |
| 502-65 | 65 | 85 | 85 | 52.6 | 13.4 |
| 502-68 | 68 | 88 | 90 | 52.6 | 13.4 |
| 502-70 | 70 | 89 | 92 | 60.2 | 14.5 |
| 502-75 | 75 | 96 | 97 | 60.2 | 14.5 |
| 502-80 | 80 | 104 | 105 | 60.2 | 15 |
| 502-85 | 85 | 108 | 110 | 60.2 | 15 |
| 502-90 | 90 | 114 | 115 | 65.2 | 15 |
| 502-95 | 95 | 118 | 120 | 65.2 | 15 |
| 502-100 | 100 | 124 | 125 | 65.2 | 15 |
