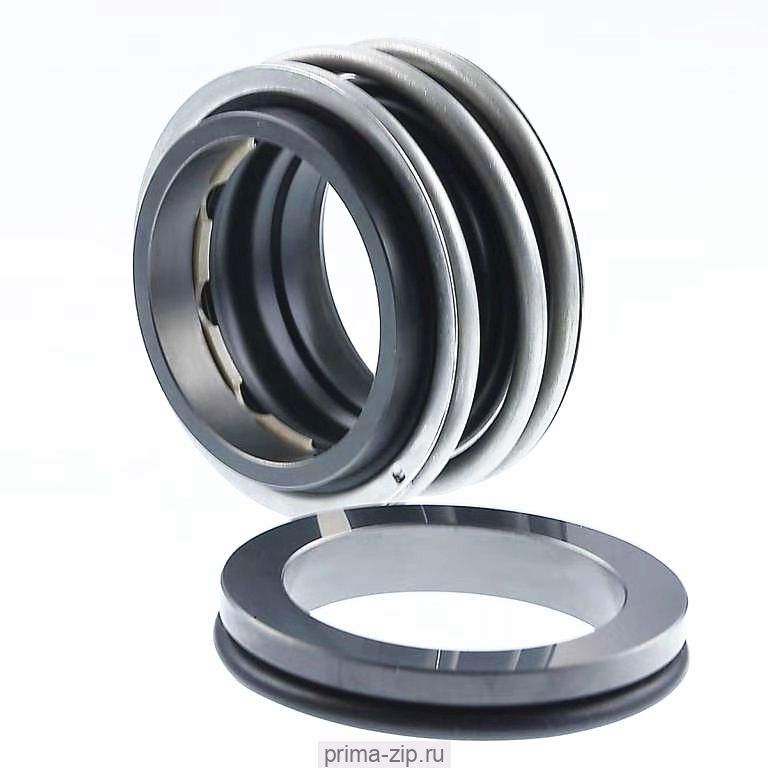

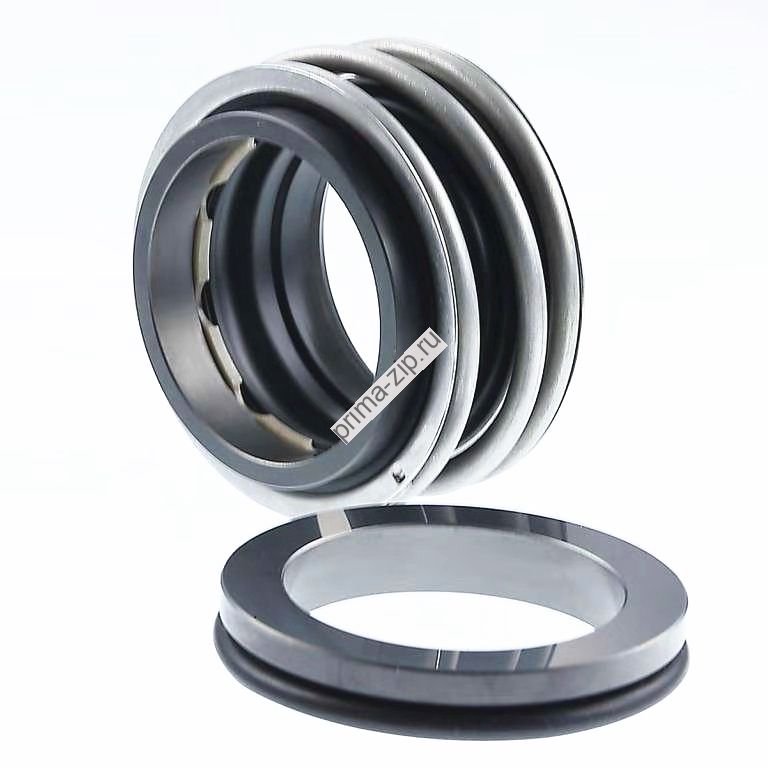

Торцевое уплотнение MG1/95-z G6 AQ1VGG
Описание Торцевое уплотнение MG1/95-z G6 AQ1VGG
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-95 | 95 | 132.0 | 120.0 | 46.0 | 14.0 | 120.3 | 15.8 |
| Уплотнение торцевое MG1-100 | 100.0 | 137.0 | 125.0 | 47.0 | 14.0 | 123.3 | 15.8 |
Торцевое уплотнение MG1/95 G6 AQ1VGG
Диаметр вала: 95 мм
Длина:: MG1 - Короткая
Тип седла:: G6
Материал сильфона: Фторкаучук (Viton) – бензин, слабоагрессивные хим. жидкости, -20…+140°C
Пара трения: Графит по карбиду кремния - AQ1
Пара трения: Графит по карбиду кремния
