Манжета термоусаживающаяся ТЕРМА-СТМП
Описание Манжета термоусаживающаяся ТЕРМА-СТМП

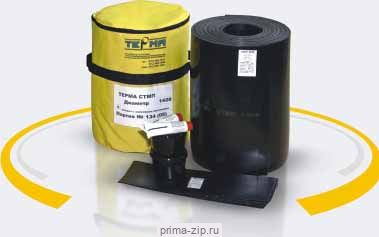

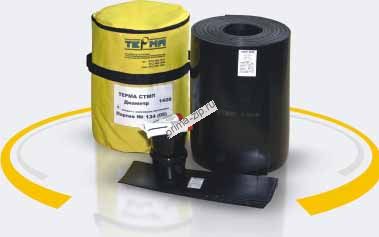

Манжеты «ТЕРМА-СТМП» поставляются в виде комплекта. Один комплект - для изоляции одного стыка. В комплект поставки входят: манжета «ТЕРМА-СТМП», замковая пластина «ТЕРМА-ЛКА» по ТУ 2245-024-82119587-2007 (принято взамен ТУ 2245-002-44271562-00) и комплект праймера (по ТУ 2312-012-44271562-2004) из расчета на один стык.
Двухкомпонентный праймер на эпоксидной основе поставляется в двух ёмкостях: смола (компонент «А») и отвердитель (компонет «В»). Количество и соотношение компонентов заранее отмерено производителем в зависимости от ширины и диаметра стыка, подлежащего изоляции. Компоненты праймера перемешиваются непосредственно перед нанесением на изолируемую поверхность стыка (праймер предназначен для нанесения исключительно на стальную поверхность!). Нанесённый праймер после сушки образует первичный, самостоятельный изоляционный слой, на который впоследствии будет наноситься манжета.
Манжета представляет собой отрезок ленты двухслойной конструкции, состоящую из термосветостабилизированной радиационно-сшитой и ориентированной полиэтиленовой основы (обладающей повышенной устойчивостью к механическим воздействиям) и нанесённого на неё термоплавкого адгезионного (клеевого) слоя. Длина данного отрезка ленты зависит от диаметра трубы, на которую будет наноситься манжета и степени усадки ленты, из которой изготавливается манжета. Обращаем внимание на то, что эта длина рассчитывается заводом-изготовителем и не равняется длине окружности изолируемого стыка. Формула расчёта данной длины приведена в ТУ 2245-026-82119587-2008.
Лента-замок («замковая пластина») «ТЕРМА-ЛКА» предназначена для соединения концевых участков манжеты (обернутой вокруг сварного стыка) в кольцо, перед проведением работ по термоусадке манжеты. Лента-замок «ТЕРМА-ЛКА» является двухслойной лентой, состоящей из термосветостабилизированной радиационно-сшитой и ориентированной полиэтиленовой основы (обладающей повышенной устойчивостью к механическим воздействиям), нанесённого на неё термоплавкого адгезионного (клеевого) слоя, армированного стеклосеткой и имеет минимальную степень усадки, близкую к нулю.
Конструкция представляет собой плотную сверхпрочную ленту, применяемую для оклейки труб в местах сварочного соединения.
Применяется для защиты подземных газопроводов с полиэтиленовым защитным слоем труб от коррозии. Покрытие, получаемое вследствие применения манжеты «Терма-СТМП» по всем параметрам соответствует требованиям ГОСТ. Монтаж возможен при температурах от -30 до +50 градусов. Постоянная эксплуатация при температурах от -20 до +60 градусов.
Размеры манжет Терма-СТМП
Геометрические параметры манжеты зависят от нескольких факторов. На заводе без изоляции остаются края труб шириной 15 см. После сварочных работ этот размер увеличивается вдвое — до 30 см. Для обеспечения нахлеста на заводское покрытие, в соответствии с требованиями ГОСТ, материал расширяется до 45 см.
Таб. Рекомендуемые размеры
|
Ø трубы, м |
0,057-0,159 |
0,168-0,477 |
0,529-0,82 |
1,02-1,72 |
|
Толщина манжеты, мм |
2,0 |
|
|
2,4 |
|
Длина/толщина замка, см/мм |
8/1,4 |
10/1,4 |
12/1,4 |
15/1,4 |
Ширина манжет/замковых пластин: 35, 45 и 65 см.
Заказать манжету термоусаживающуюся ТЕРМА-СТМП: купить недорого
В ассортименте манжета Терма СТМП в большом количестве. Можем обеспечить товаром как оптового, так и розничного покупателя.
| Диаметр трубы, мм. | O 57 - O 159 | O 168 - O 477 | O 529 - O 820 | O 1020 - O 1720 |
| Толщина манжеты, мм. | 2,0 * | 2,4 * | ||
| Длина замковой пластины, мм | 80 ** | 100 ** | 120 ** | 150 ** |
| Толщина замковой пластины, мм | 1,4 *** | 1,4 *** | 1,4 *** | 1,4 *** |
* - допустимое отклонение +0,2 мм.
** - допустимое отклонение ±5 мм.
*** - допустимое отклонение ±0,2 мм.
Ширина манжет составлять: 350мм, 450мм, 650мм (другие размеры - по дополнительной договорённости с производителем). Ширина «замковой пластины» «ТЕРМА-ЛКА» всегда равна ширине манжеты.
