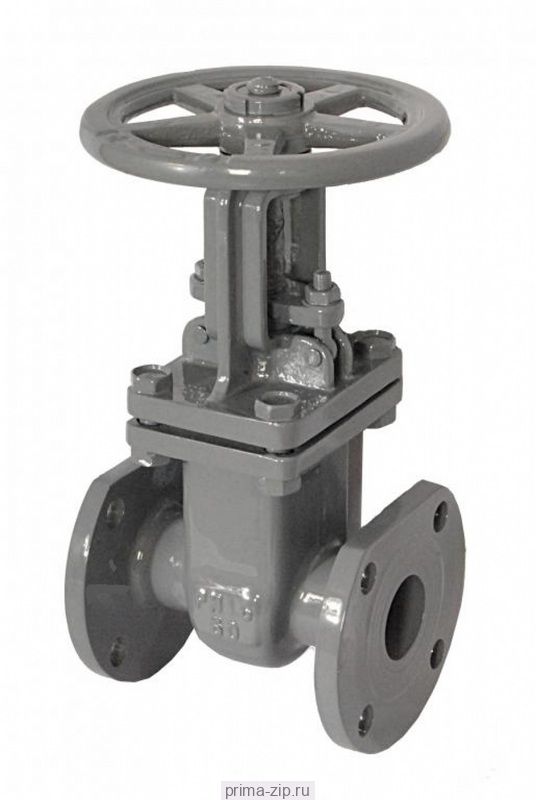

Задвижка клиновая с выдвижным шпинделем 30с41нж Ру-16, Ду-100 в комплекте с фланцами и крепежом

Технические характеристики задвижки 30с41нж

• Диаметр номинальный DN (Ду), мм: 50, 80, 100, 150, 200, 250, 300
• Давление номинальное PN (Ру), МПа (кгс/см2): 1,6 (16)
• Класс герметичности затвора: А, В, С по ГОСТ 9544-93 (класс А – газ; класс В – вода, пар; класс С – более густые среды)
• Управление: ручное (от маховика)
• Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80. Фланцы корпуса по ГОСТ 12819-80.
• Направление подачи среды: с любой стороны магистральных фланцев
• Установочное положение на трубопроводе: любое (кроме маховиком вниз)
• Температура окружающей среды, °C: от -40 до +40
• Температура рабочей среды, °C: от -40 до +425
• Характеристика рабочей среды: вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
• Климатическое исполнение: У1, Т1 по ГОСТ 15150-69

Особенности и достоинства

Задвижка 30с41нж изготавливается либо с цельным клином, либо состоящим из двух пластин, расположенных под небольшим углом друг к другу, образуя клин. Отличительной функциональной особенностью задвижки является динамика работы запорного органа при перекрытии потока рабочей среды. Перекрытие потока рабочей среды у задвижки 30с41нж Ру 16 происходит за счет перпендикулярного перемещения запорного элемента, ведущее к уменьшению коэффициента гидравлического сопротивления. Задвижка стальная 30с41нж Ру16 может устанавливаться на технических линиях независимо от направления потока рабочей среды.
Уплотнительные поверхности корпуса и клина наплавлены коррозионностойкой сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью.

Материальное исполнение

1. Корпус: сталь 25Л, 35Л
2. Крышка: сталь 25Л, 35Л
3. Клин (диски): сталь 25Л, 35Л с наплавкой, 20Х13
4. Шпиндель: 20Х13
5. Гайка шпинделя: сталь 35, 40Х
6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь 25Л
12. Наплавка на кольце в корпусе: 07Х25Н13
13. Наплавка на клине: 13Х25Т

Габаритные размеры 30с41нж

Комплект поставки задвижки

• Задвижка 30с41нж
• Маховик/ электропривод/ редуктор
• Комплект ответных фланцев с прокладками и крепежными деталями (по индивидуальному заказу)
• Паспорт
• Техническое описание (в паспорте)
• Инструкция по эксплуатации электропривода (в паспорте к электроприводу)
