Блок предохранительных клапанов БПУ РС 80-160ХЛ1 50лс09нж СППК4РС 80-160ХЛ1 с устройствами переключающими ПУ 80-160-03ХЛ1, ПУ 100-40-06ХЛ1,пружина № 42
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

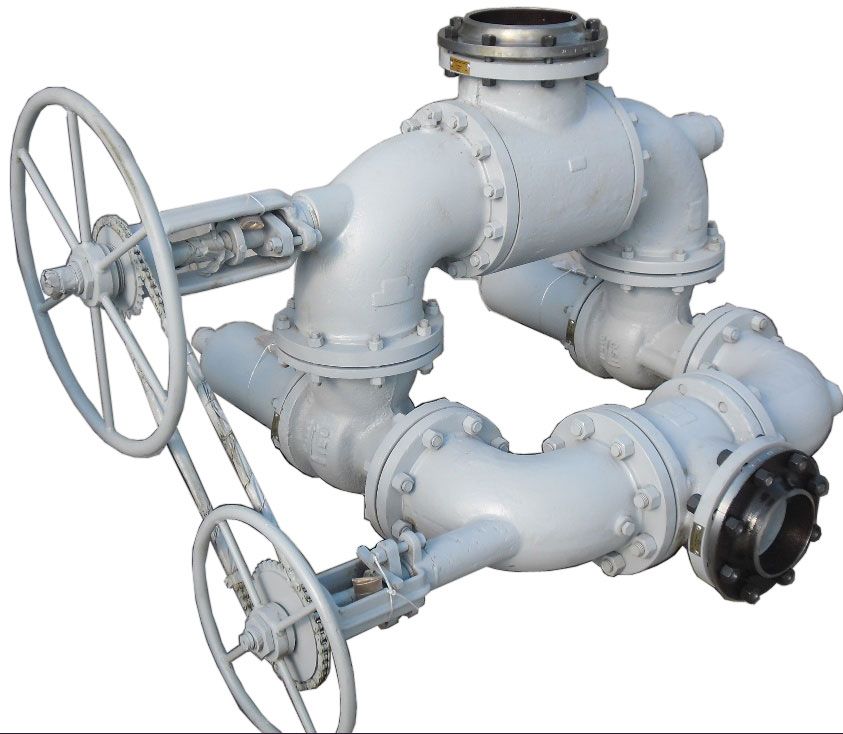

Блок предохранительных клапанов БПУ РС 80-160ХЛ1 50лс09нж СППК4РС 80-160ХЛ1 с устройствами переключающими ПУ 80-160-03ХЛ1, ПУ 100-40-06ХЛ1,пружина № 42 Рн100-135 с ответными фланцами и крепежом ( Блок предохранительных клапанов с переключающимися устройствами БПУ РС 80-160 ХЛ1 50лс09нж , Рн=13,4 МПа, ХЛ, Среда - газ. )
Перейти к описаниюКак получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Другой вариант доставки .
|
Блок предохранительных клапанов с устройствами переключающими |
Блок предохранительных клапанов ( СППК ) с переключающими устройствами ( ПУ ) устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.
Устройства переключающие уставливаются на вход и выход предохранительных клапанов (соответствующего номинального размера и давления) и соединяются между собой цепной передачей, с целью синхронного управления. В этом случае при вращении маховика одного из устройств переключающих (например, установленного на входе к клапанам) происходит одновременное перемещение запорного органа обоих переключающих устройств и перекрытие трубопровода на входе и выходе к предохранительному клапану, что необходимо для безопасности и соблюдения экологических требований.
ОСНОВНЫЕ РАЗМЕРЫ БЛОКА, мм
| N блока |
Обозначение | Материал корпуса | PN кгс/см2 |
DN мм |
Размеры, мм | Масса, кг |
Масса блока, кг |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | L1 | L | Б | В | Dm | H | |||||||
| 58 | СППК4 80-160 17с80нж | Сталь 20Л |
160 | 80 | - | - | - | - | - | - | - | 1145 | 64 | 384 |
| ПУ 80-160 23с19нж | 160 | 80 | 615 | - | 255 | 510 | 595 | - | 400 | 155 | ||||
| ПУ 100-40 23с17нж | 40 | 100 | - | 255 | - | - | - | 445 | 400 | 94 | ||||
ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ
| Рабочие среды | Температура рабочей среды | Условия эксплуатации ГОСТ 15150-69 климатическое исполнение) |
Минимальная температура окружающего воздуха |
|---|---|---|---|
| Вода, воздух пар, аммиак (при заказе указывать как дополнительное требование), природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л. Скорость коррозии не более 0,1 мм/год |
от -40°С до +425°С |
У1 | -40°С |
Блок предохранительных клапанов БПУ РС 80-160ХЛ1 50лс09нж СППК4РС 80-160ХЛ1 с устройствами переключающими ПУ 80-160-03ХЛ1, ПУ 100-40-06ХЛ1,пружина № 42 Блок предохранит. клапанов с устр. перекл., СППК4 80-160 (17с80нж), ПУ80-160, ПУ100-40, ст. 20Л, У1 + КОФ
