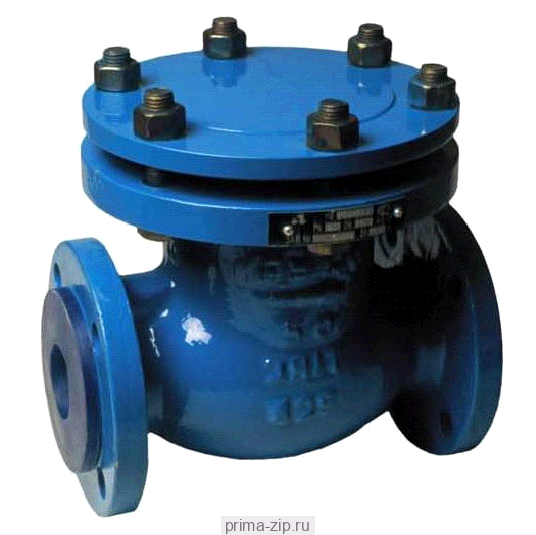

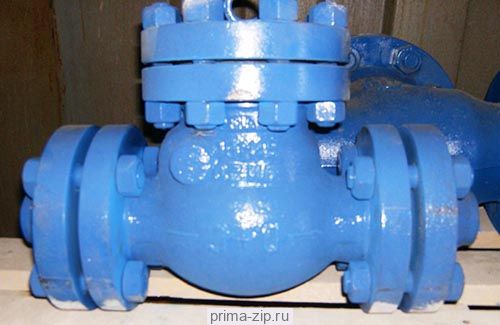

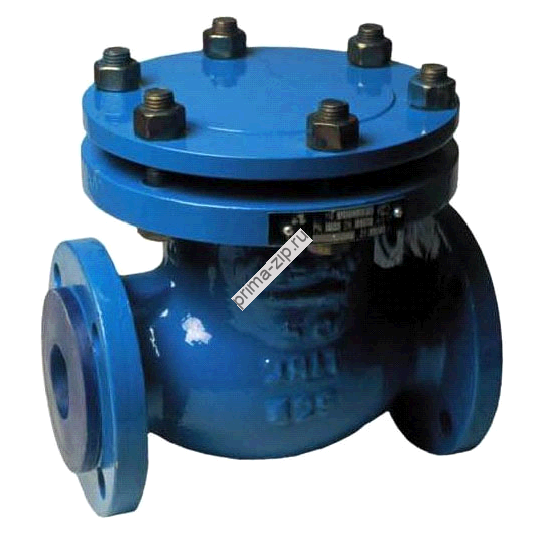

Клапан обратный поворотный (затвор обратный) 19с53нж, 19лс53нж, 19нж53нж

Табличная фигура: 19с53нж, 19лс53нж, 19нж53нж
Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая
Т рабочей среды, °C: *
Ру, кгс/см2: 40
Тип управления: Автоматический
Рабочая среда: -
Тип присоединения: Фланцевый

          Клапаны обратные (19с53нж,19лс53нж,19нж53нж) поворотные (затворы обратные) с фланцевым присоединением предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах.

   Рабочая среда – вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к материалам деталей изделия

     Рабочее положение затворов на горизонтальном трубопроводе клапанов 19с53нж,19лс53нж,19нж53нж - крышкой вверх, на вертикальном трубопроводе входным патрубком вниз. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе).

      Принцип работы.

   При подаче рабочей среды во входной патрубок поток среды отжимает захлопку с серьгой, закрепленной на кронштейне осью. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) захлопка возвращается в исходное положение, перекрывая входное отверстие патрубка, давление рабочей среды обеспечивает герметичность затвора ( при отсутствии давления, захлопка возвращается в исходное положение, под тяжестью собственного веса).

Основные присоединительные размеры и масса клапана 19с53нж,19лс53нж,19нж53нж
