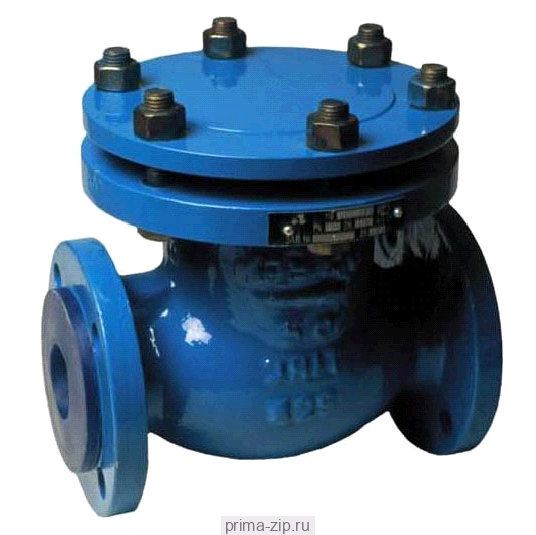

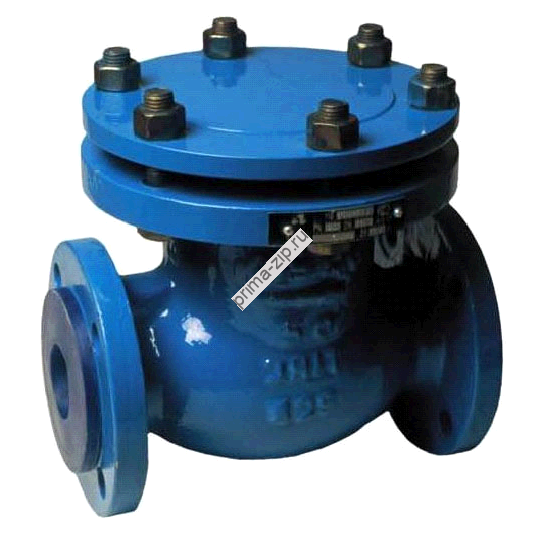

Затвор обратный поворотный DN 80 PN 500, сталь 09Г2С

Затворы обратные (клапаны обратные поворотные) (КОП) предназначены для использования в качестве устройств, предотвращающих обратный поток среды на линиях трубопроводов, сосудах, аппаратах и технологических установок для нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах в условиях умеренного, холодного и тропического климатов по ГОСТ 15150.

Затворы обратные предназначены для использования в общепромышленных производствах для жидких и газообразных сред, для подземной установки, для криогенных и аммиачных сред.

В затворе обратном (клапане обратном поворотном) при прохождении в заданном направлении рабочая среда поднимает захлопку, поворачивающуюся на оси (находящейся вне потока среды). При обратном потоке захлопка опускается под действием собственного веса и действия среды.

Корпусные детали изготавливаются как методом литья, так и штамповки. По исполнению корпуса затворы обратные обычно полнопроходные, т.е. диаметры отверстий в проходах затворов обратных не сужаются, захлопка находится вне зоны условного прохода при прохождении рабочей среды.

Затворы обратные могут изготавливаться с обводом, регулируемым задвижкой или демпфером.

Присоединение к трубопроводу может быть выполнено под приварку или фланцевое (для DN до 40 мм возможно выполнение муфтового или цапкового соединениий). По заказу потребителя исполнение фланцев может быть любым в соответствии с ГОСТ 12815-80. По умолчанию исполнения фланцев выполняются на PN ≤ 16 – исполнение 1, PN 25 – исполнение 3, PN 40 – исполнение 2, PN ≥ 63 – исполнение 7 по ГОСТ 12815-80 ряд 2.

Затворы обратные соответствуют требованиям ГОСТ Р 53671-2009.

Строительные длины по ГОСТ 3326-86.

Нормы и классы герметичности затвора по ГОСТ Р 54808-2011.

Рабочее положение затворов обратных на горизонтальном трубопроводе: крышкой – вверх; на вертикальном трубопроводе – по направлению стрелки на корпусе вверх. Направление подачи потока среды по направлению стрелки на корпусе.

Коэффициент гидравлического сопротивления не более 1,4.

Затворы обратные по маркам стали могут изготавливаться четырех исполнений:

• из стали 20 или 20Л;
• из стали 09Г2С или 20ГЛ;
• из стали 12Х18Н10Т или 12Х18Н9ТЛ;
• из стали 10Х17Н13М2Т или 12Х18Н12М3ТЛ.

Необходимое исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний.
