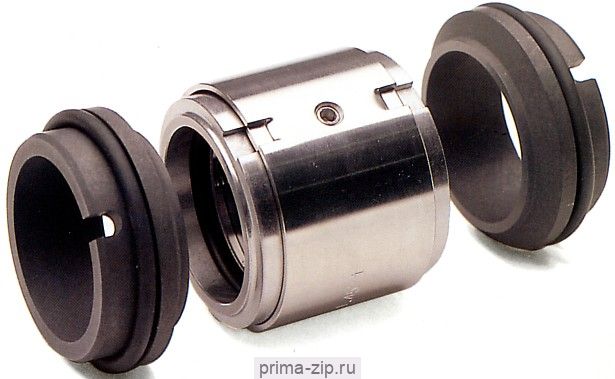

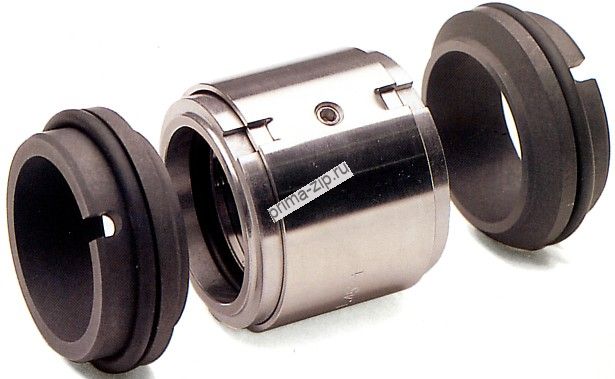

Торцевое уплотнение M74D
Описание Торцевое уплотнение M74D
Торцевое уплотнение M74D, предназначено для насосов, работающих с легковоспламеняющихся, токсичных средах. Двойное уплотнение применяется если нужно обеспечить работу при повышенных давлениях.
Материал вращающегося кольца: Carbon/SiC/TC
Материал стационарного кольца: Ceramic/SiC/TC
Материал вторичного уплотнения: NBR/EPDM/VITON
Пружины и прочие запчасти: SS304/SS316
|
Давление |
Скорость |
Температура |
Среда |
|
До 1 МПа |
До 10 м/с |
от -20 до +180 °C |
Сточные воды, грязная вода со взвесями, слабо агрессивные жидкости с твердыми частицами |
|
Модель |
d |
D |
D1 |
L1 |
L2 |
|
M74D-18 |
18 |
33 |
33 |
11,5 |
38 |
|
M74D-20 |
20 |
35 |
35 |
11,5 |
38 |
|
M74D-22 |
22 |
37 |
37 |
11,5 |
38 |
|
M74D-24 |
24 |
39 |
39 |
11,5 |
38 |
|
M74D-25 |
25 |
40 |
40 |
11,5 |
38 |
|
M74D-28 |
28 |
43 |
43 |
11,5 |
39 |
|
M74D-30 |
30 |
45 |
45 |
11,5 |
39 |
|
M74D-32 |
32 |
47 |
48 |
11,5 |
39 |
|
M74D-33 |
33 |
48 |
48 |
11,5 |
39 |
|
M74D-35 |
35 |
50 |
50 |
11,5 |
39 |
|
M74D-38 |
38 |
55 |
56 |
14 |
41 |
|
M74D-40 |
40 |
57 |
58 |
14 |
42 |
|
M74D-43 |
43 |
60 |
61 |
14 |
42 |
|
M74D-45 |
45 |
62 |
63 |
14 |
42 |
|
M74D-48 |
48 |
65 |
66 |
14 |
42 |
|
M74D-50 |
50 |
67 |
70 |
15 |
43 |
|
M74D-53 |
53 |
70 |
73 |
15 |
43 |
|
M74D-55 |
55 |
72 |
75 |
15 |
43 |
|
M74D-58 |
58 |
79 |
78 |
15 |
56 |
|
M74D-60 |
60 |
81 |
80 |
15 |
56 |
|
M74D-63 |
63 |
84 |
83 |
15 |
55 |
|
M74D-65 |
65 |
86 |
85 |
15 |
55 |
|
M74D-68 |
68 |
89 |
90 |
18 |
55 |
|
M74D-70 |
70 |
91 |
92 |
18 |
56 |
|
M74D-75 |
75 |
99 |
97 |
18 |
56 |
|
M74D-80 |
80 |
104 |
105 |
18,2 |
56 |
|
M74D-85 |
85 |
109 |
110 |
18,2 |
56 |
|
M74D-90 |
90 |
114 |
115 |
18,2 |
56 |
|
M74D-95 |
95 |
119 |
120 |
17,2 |
56 |
|
M74D-100 |
100 |
124 |
125 |
17,2 |
56 |
