Клапан обратный поворотный (Затвор обратный поворотный) 19с38нж, 19лс38нж, 19нж38нж

Тип арматуры: Клапан 19с38нж (затвор обратный)

Ру, кгс/см2: 1.6, 2.5, 4.0, 6.3 МПа

DN: 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600






    Затвор обратный (клапан 19с38нж обратный) 19с38нж, 19лс38нж, 19нж38нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
 Затворы обратные (клапаны обратные) 19с38нж, 19лс38нж, 19нж38нж  устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Герметичность затвора у клапанов 19с38нж, 19лс38нж, 19нж38нж по ГОСТ Р 54808-2011
      Герметичность затвора 19с38нж, 19лс38нж, 19нж38нж  по ГОСТ 13252-91


Тип клапана	Материал корпуса деталей	Присоединение к трубопроводу	Рабочая среда	Температура рабочей среды	Климатическое исполнение
Обратный (клапан 19с38нж)	Углеродистая сталь ст.20	Межфланцевый, стяжной	Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год	до +4250С	У1 по ГОСТ 15150
	Легированная сталь 09Г2С				ХЛ1 по ГОСТ 15150
	Нержавеющая сталь 12Х18Н10Т			до +5500С	УХЛ1 по ГОСТ 15150





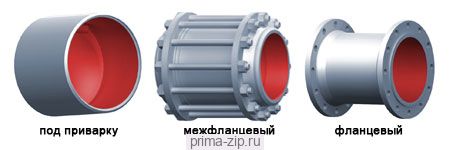

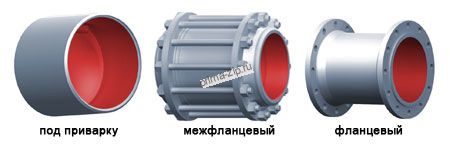

Основные габаритные и присоединительные размеры 19с38нж, 19лс38нж, 19нж38нж


DN	Присоединение к трубопроводу	PN, МПа	Размеры, мм							n
			L	L1	D	D1	D2	D3	d
15	межфланцевый, стяжной	1,6	165	100	12	19	65	95	14	4
		2,5
		4,0
		6,3	190				75	105
20	межфланцевый, стяжной	1,6	170	100	18	26	75	105	14	4
		2,5
		4,0
		6,3	205				90	125	18
25	межфланцевый, стяжной	1,6	185	100	25	33	85	115	14	4
		2,5
		4,0
		6,3	205				100	135	18
32	межфланцевый, стяжной	1,6	185	100	31	39	100	135	18	4
		2,5
		4,0
		6,3	220				110	150	22
40	межфланцевый, стяжной	1,6	185	100	38	46	110	145	18	4
		2,5
		4,0
		6,3	230		37		125	165	18
50	межфланцевый, стяжной	1,6	190	100	49	58	125	160	18	4
		2,5
		4,0			48
		6,3	235		47		135	175	22
65	межфланцевый, стяжной	1,6	200	100	66	77	145	180	18	4
		2,5
		4,0
		6,3	245		64		160	200	22	8
80	межфланцевый, стяжной	1,6	220	120	78	90	160	195	18	8
		2,5	230
		4,0
		6,3	265		77		170	210	22
100	межфланцевый, стяжной	1,6	220	120	96	110	180	215	22	8
		2,5	235				190	230
		4,0	250
		6,3	275		94		200	250	26
150	межфланцевый, стяжной	1,6	265	150	146	161	240	280	22	8
		2,5	280				250	300	26
		4,0			145
		6,3	360		142		280	340	33
200	межфланцевый, стяжной	1,6	315	200	202	222	295	335	22	12
		2,5	350				310	360	26
		4,0	370		200		320	375	30
		6,3	420		198		345	405	33
250	межфланцевый, стяжной	1,6	380	250	254	278	355	405	26	12
		2,5	400				370	425	30
		4,0	445		252		385	445	33
		6,3	480		246		400	470	39
300	межфланцевый, стяжной	1,6	430	300	303	330	410	460	26	12
		2,5	460				430	485	30	16
		4,0	525		301		450	510	33
		6,3	540		294		460	530	39
350	межфланцевый, стяжной	1,6	490	350	351	382	470	520	26	16
		2,5	520				490	550	33
		4,0	580				510	570
		6,3	630		342		525	595	39
400	межфланцевый, стяжной	1,6	550	400	398	432	525	580	30	16
		2,5	600				550	610	33
		4,0	670				585	655	39
		6,3	710		386		585	670	45
500	межфланцевый, стяжной	1,6	680	500	501	535	650	710	33	20
		2,5	700				660	730	39
		4,0	780				670	755	45
600	межфланцевый, стяжной	1,6	780	600	602	636	770	840	39	20
		2,5	830				770	845	39
