Клапан обратный 19лс11нж

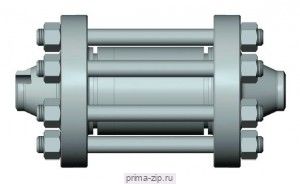

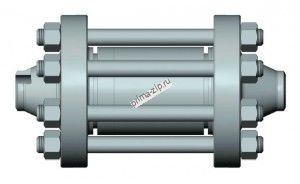

Затвор обратный (клапан обратный) поворотный типа 19с11нж, 19лс11нж, 19нж11нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.
    Затвор обратный (клапан обратный) 19с11нж, 19лс11нж, 19нж11нж соответствует требованиям с технического регламента "О безопасности магистральных трубопроводах"
  Затворы обратные (клапаны обратные, клапана обртаные) 19с11нж, 19лс11нж, 19нж11нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе
      Герметичность затвора 19с11нж, 19лс11нж, 19нж11нж по ГОСТ 13252-91

Тип клапана	Материал корпуса деталей	Присоединение к трубопроводу	Рабочая среда	Температура рабочей среды	Климатическое исполнение
Обратный	Углеродистая сталь ст.20	Межфланцевое, стяжное	Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год	до +425 С	У1 по ГОСТ 15150
	Легированная сталь 09Г2С				ХЛ1 по ГОСТ 15150
	Нержавеющая сталь 12Х18Н10Т				УХЛ1 по ГОСТ 15150




19с11нж, 19лс11нж, 19нж11нж


DN	Присоединение к трубопроводу	PN, МПа	Размеры, мм					масса (кг)	Рис.
			D	D1	D2	L	L1
32	межфланцевое стяжное	0,6	39	31	120	215	145	5	1
		1	38	31	135	230	145	8,5
		1,6	39	31	135	235	145	5,5
		2,5	39	31	135	235	145	5,5
		4	39	31	135	235	145	5,5
		6,3	39	31	150	270	145	6,5
		10	39	31	150	260	120	6
		16	39	31	150	260	120	6
		20	42	31	160	260	120	8,5
		25	42	31	160	290	120	9,5
40	межфланцевое стяжное	0,6	46	38	130	220	145	5
		1,6	46	38	145	235	145	5
		4	46	38	145	240	145	5
		6,3	46	37	165	280	145	6
		10	46	37	165	280	140	10
		16	46	37	165	285	140	10
		20	49	37	170	290	140	14
		25	49	37	178	320	140	15
50	межфланцевое стяжное	0,6	58	49	140	225	150	5,5	1
		1	58	49	160	245	150	12
		1,6	58	49	160	245	150	12
		2,5	58	49	160	245	150	12
		4	58	48	160	245	150	9
		6,3	58	47	175	290	150	13
		10	58	45	195	295	150	9
		16	58	45	195	305	150	12
		20	61	45	210	345	150	20
		25	61	45	216	370	150	21
80	межфланцевое стяжное	0,6	90	78	185	270	190	11
		1	90	78	195	290	190	14
		1,6	90	78	195	295	190	14
		2,5	90	78	195	300	190	13
		4	90	78	195	305	190	13
		6,3	90	77	210	340	190	22
		10	90	75	230	350	190	19
		16	90	75	230	390	190	30
		20	89	70	290	460	190	32
		25	89	70	267	440	190	39
100	межфланцевое стяжное	0,6	110	96	205	300	215	22,4
		1	110	96	215	315	215	23,5
		1,6	110	96	215	320	215	26,6
		2,5	110	96	230	335	215	26,5
		4	110	96	230	350	215	26,5
		6,3	110	94	250	375	215	29
		10	110	92	265	415	215	33
		16	110	92	265	435	215	42
		20	114	90	360	570	215	56
		25	114	90	310	490	215	116
150	межфланцевое стяжное	0,6	161	146	260	370	275	30
		1	181	146	280	395	275	35
		1,6	161	146	280	395	275	35
		2,5	161	146	300	415	275	36
		4	161	145	300	415	275	36
		6,3	161	142	340	490	275	39
		10	161	136	350	530	275	66
		16	161	136	350	550	275	80
		20	168	136	440	670	275	167
		25	168	136	394	655	275	270
200	межфланцевое стяжное	0,6	222	202	315	440	335	48	1
		1	222	202	335	455	335	56
		1,6	222	202	335	460	335	56
		2,5	222	202	360	490	335	67
		4	222	200	375	510	335	86
		6,3	222	198	405	560	335	76
		10	222	190	430	630	355	134
		16	222	190	430	640	355	140
		20	219	179	535	810	355	228
		25	219	179	485	800	355	208
250	межфланцевое стяжное	0,6	278	254	370	455	350	105
		1	278	254	390	475	350	105
		1,6	278	254	405	485	350	95
		2,5	278	254	426	505	350	108
		4	278	252	445	555	350	115
		6,3	278	246	470	585	350	147
		10	278	236	500	690	350	184
		16	278	236	500	700	350	208
		20	273	223	670	970	350	349
		25	273	223	584	810	350	296
300	межфланцевое стяжное	1,6	330	303	460	530	392	162
		2,5	330	303	485	560	392	203
		4	330	294	510	560	392	256
		6,3	330	294	530	640	392	317
		10	330	284	585	770	402	520
		16	330	284	585	780	402	545
