Торцевое уплотнение для насоса КМ 50-40-215Е
Описание Торцевое уплотнение для насоса КМ 50-40-215Е

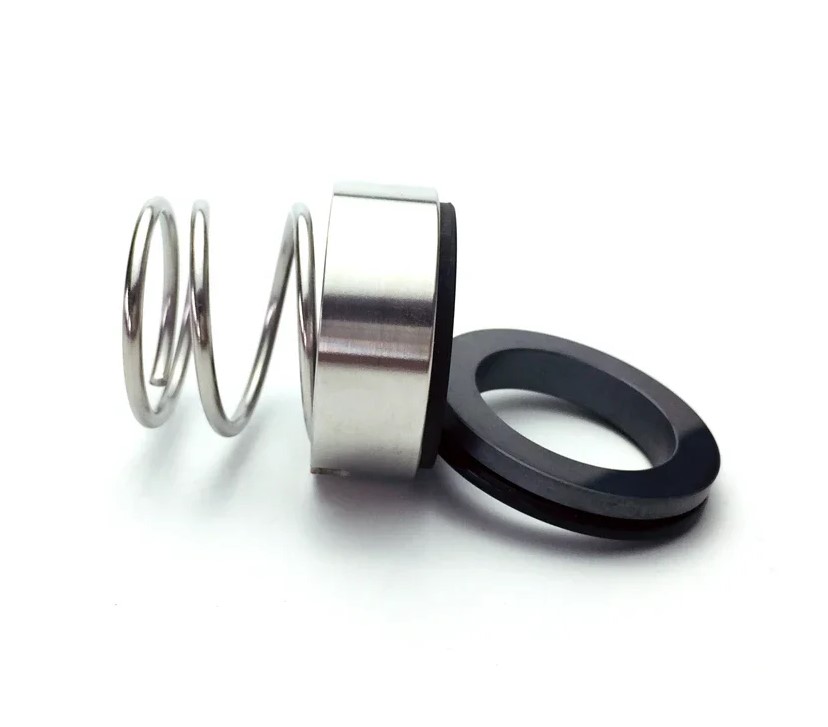

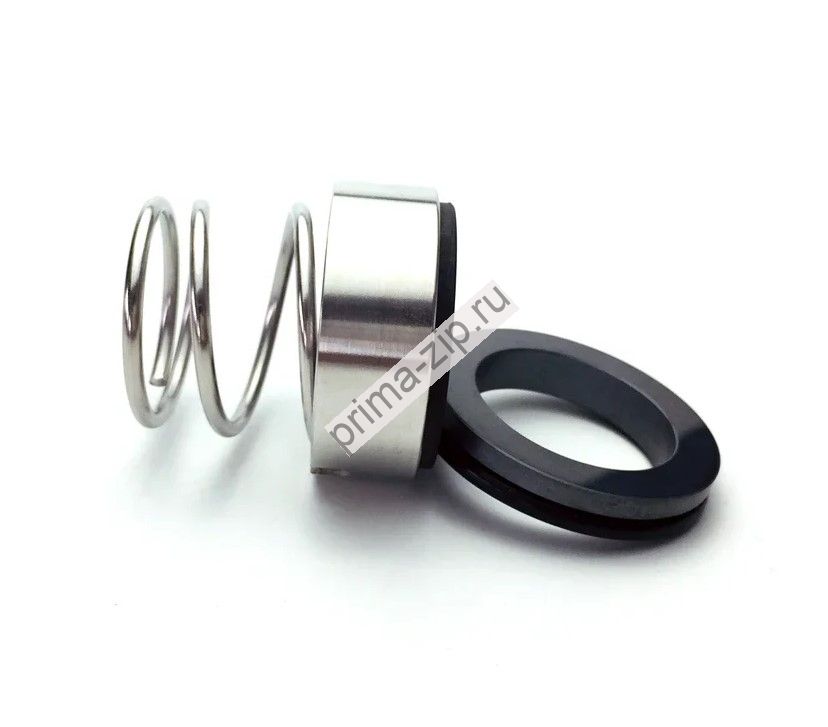

Торцевое уплотнение M-M3N/30 EBPGG для насоса КМ 50-40-215Е и других насосв с валом 30 мм .
|
Наименование насоса |
Диаметр вала, мм. |
Марки торцовых (механнических) уплотнений |
|
КМ 65-40-140Е(20/18) |
30 |
217.R6.030.622/6КК |
предназначено для насосов, компрессоров, миксеров и другого оборудования. Перекачивание таких сред как вода, масло, слабые кислоты, спирты и прочие. Часто используется для насосов Grundfos, КМ, K.
• Материал вращающегося кольца: SiC (карбид кремния)/
• Материал стационарного кольца: SiC ;
• Материал вторичного уплотнения: VITON ;
• Пружины и прочие запчасти: SS304 1.4301
Пример запроса: "торцевое уплотнение M3N 30 G6 AQ1VGG", где G6 - тип неподвижного кольца, AQ1VGG - материалы пар трения, металлические части, эластомеры, 30 мм - диаметр вала. Если вы не знаете тип неподвижного кольца, то один из способов определить его - сравнить размеры из таблицы с измеренными и выяснить свой.
У модели M3N есть исполнение с карбидом вольфрама и капсулированными кольцами. Если вы подбираете торцевое уплотнение для вала бетономешалки и других устройств с повышенным механическим и химическим износом, то обязательно обращайтесь.
• Материал стационарного кольца: SiC ;
• Материал вторичного уплотнения: VITON ;
• Пружины и прочие запчасти: SS304 1.4301
Пример запроса: "торцевое уплотнение M3N 30 G6 AQ1VGG", где G6 - тип неподвижного кольца, AQ1VGG - материалы пар трения, металлические части, эластомеры, 30 мм - диаметр вала. Если вы не знаете тип неподвижного кольца, то один из способов определить его - сравнить размеры из таблицы с измеренными и выяснить свой.
У модели M3N есть исполнение с карбидом вольфрама и капсулированными кольцами. Если вы подбираете торцевое уплотнение для вала бетономешалки и других устройств с повышенным механическим и химическим износом, то обязательно обращайтесь.
| Давление | Скорость | Температура | Среда |
| До 1.2 | до 20 м/с | от -30 до +220 °C | Безин (ГСМ) Вода, масло, слабые кислоты, спирты и прочие |
| Модель | d1 | d3 | BT | G4 | G9 | G6 | |||||||||
| d2 | L1 | L2 | d2 | L1 | L2 | d2 | d8 | L1 | L2 | d2 | L1 | L2 | |||
| M3N-8 | 8 | 18 | 17,1 | 20,5 | 5,5 | 19,2 | 18,9 | 7 | |||||||
| M3N-10 | 10 | 19 | 18,1 | 20,5 | 5,5 | 19,2 | 22,1 | 6,6 | 21 | 3 | 25,5 | 10 | 21 | 22,1 | 6,6 |
| M3N-11 | 11 | 20 | 20,6 | 23,5 | 5,5 | ||||||||||
| M3N-12 | 12 | 21 | 20,6 | 23,5 | 5,5 | 21,6 | 21,1 | 5,6 | 23 | 3 | 26 | 10 | 23 | 22,6 | 6,6 |
| M3N-13 | 13 | 22 | 23,1 | 28 | 6 | ||||||||||
| M3N-14 | 14 | 23 | 23,1 | 28 | 6 | 24,6 | 21,1 | 5,6 | 25 | 3 | 26,5 | 10 | 25 | 23,1 | 6,6 |
| M3N-15 | 15 | 24 | 26,9 | 29 | 7 | 24,6 | 24,1 | 6,6 | |||||||
| M3N-16 | 16 | 26 | 26,9 | 30 | 7 | 28 | 25 | 7,5 | 27 | 3 | 28 | 10 | 27 | 24,6 | 6,6 |
| M3N-17 | 17 | 26 | 26,9 | 30 | 7 | ||||||||||
| M3N-18 | 18 | 29 | 30,9 | 32 | 8 | 30 | 26,5 | 8 | 33 | 3 | 31 | 11,5 | 33 | 27 | 7,5 |
| M3N-19 | 19 | 31 | 30,9 | 33 | 8 | 35 | 27,5 | 7,5 | |||||||
| M3N-20 | 20 | 31 | 30,9 | 33 | 8 | 35 | 27,5 | 7,5 | 35 | 3 | 33,5 | 11,5 | 35 | 29,5 | 7,5 |
| M3N-22 | 22 | 33 | 35,4 | 33 | 8 | 35 | 29 | 7,5 | 37 | 3 | 33 | 11,5 | 37 | 29 | 7,5 |
| M3N-23 | 23 | 36 | 35,4 | 35 | 8 | ||||||||||
| M3N-24 | 24 | 35 | 35,4 | 35 | 8 | 38 | 30,5 | 7,5 | 39 | 3 | 35 | 11,5 | 39 | 31 | 7,5 |
| M3N-25 | 25 | 36 | 38,2 | 35,5 | 8,5 | 38 | 32 | 7,5 | 40 | 3 | 38 | 11,5 | 40 | 34 | 7,5 |
| M3N-26 | 26 | 39 | 38,2 | 35,5 | 8,5 | 40 | 32,5 | 8 | |||||||
| M3N-28 | 28 | 40 | 43,3 | 38 | 9 | 42 | 33,5 | 9 | 43 | 3 | 38 | 11,5 | 43 | 34 | 7,5 |
| M3N-30 | 30 | 43 | 43,3 | 39 | 9 | 45 | 35 | 10,5 | 45 | 3 | 38 | 11,5 | 45 | 34 | 7,5 |
