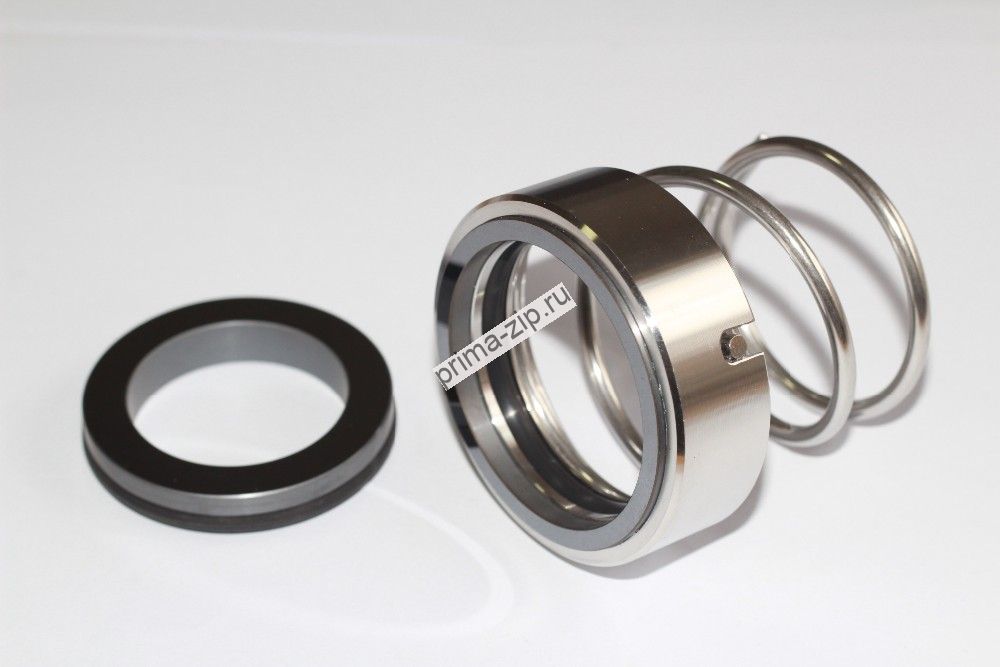

Торцевое уплотнение M3N/38

Назначение
Применяются в насосах фирм:
Ebara, Inoxpa, Lowara, Pedrollo, WILO, Grundfos, Marina, Speroni, Saer, DAB.Также на консольный насосах типа К, КМ, КМЛ

Технические характеристики

• температура -20…+180 °C
• частота вращения до 3000 об/мин
• утечка менее 0,2 см³/ч

Материал пары трения
карбид кремния (SIC)
сталь (304SS)

Материал сильфона
VITON (≈180°С)



Технические характеристики

Температура от -30°С....+220°С

Давление до 12 бар

Скорость до 20 м/с

Материал исполнения

Вращающаяся часть: графит/карбид кремния/карбид вольфрама/ SS316

Неподвижное кольцо: керамика/карбид кремния/ карбид вольфрама

Металлические части и пружина: AISI304/AISI316


Варианты исполнения неподвижных колец (тип седла)

Таблица с размерами  Модель d1 d3 BT G4 G9 G6 d2 L1 L2 d2 L1 L2 d2 d8 L1 L2 d2 L1 L2  M3N-38 мм 38 53 60,5 50,5 11,5 55 41,3 10,3 56 4 47,5 14 56 42,5 9
