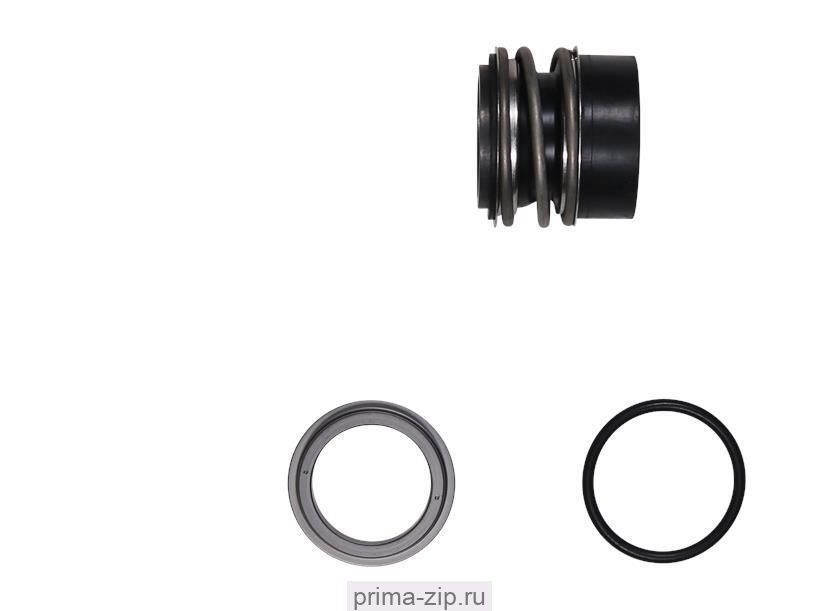

Торцевое уплотнение MG13/38-z
Описание Торцевое уплотнение MG13/38-z
Для насосов NB.NK.TP.Grundfos
| 96537605 | ZS | Kit, Shaft seal BAQE D38 mm |
Страна производства Польша ANGA ( полный аналог изделий фирмы- Burgmann ) -гарантия -1 год.
Назначение :
Наиболее часто используемое уплотнение в насосах фирмы DAB. Wilo, Grundfos, KSB, Pedrollo, NETZSCH, SULZER, Packo, SIHI-STERLING и др.
ХАРАКТЕРИСТИКИ
- Диаметр вала 38
- Длина MG13
- Тип ответного кольца G6
- Температура -20 °С ... + 140 °С
- Давление до 16 бар
- Допустимое осевое смещение ±2,0 мм
- ГОСТ DIN 24960
МАТЕРИАЛЫ
- Материал эластомера EPDM - этиленпропиленовый каучук
- Материалы пары трения графит по карбиду кремния
- Материал металлических деталей 1.4571 (G)
Рекомендуется для чистых жидкостей, не подходит для масел.
Доступны уплотнения из других материалов в зависимости от типа жидкости.
Для грязных жидкостей и масел используйте исполнение с твердой парой трения.
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L33 | L4 | d12 | L14 |
| Уплотнение торцевое MG13-38 |
38 | 59.0 | 56.0 | 46.0 | 9.0 | 55.0 | 10.3 |

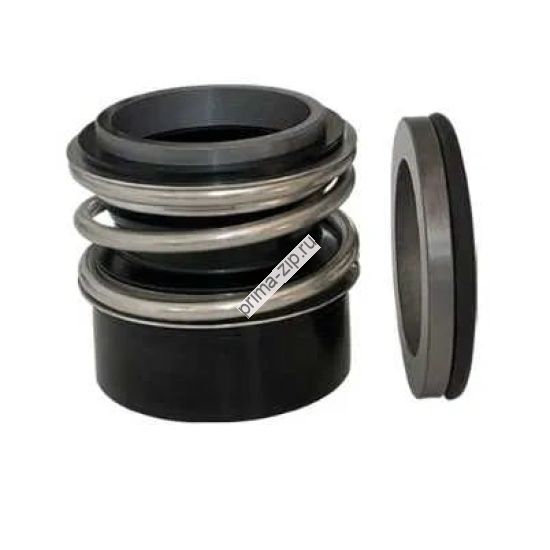

Торцевое уплотнение MG13/38-Z
