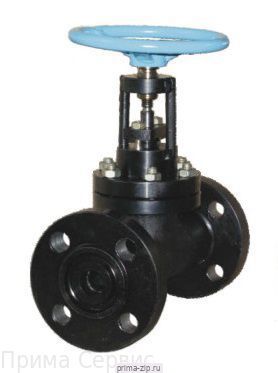

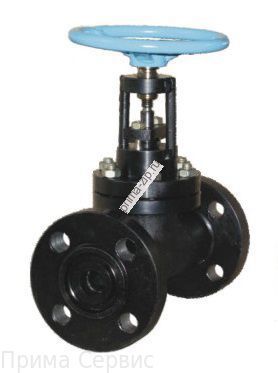

31с77нж, 30с41нж, 31с45нж задвижка ЗКС
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание 31с77нж, 30с41нж, 31с45нж задвижка ЗКС

ЗАДВИЖКИ ТИПА 31ЛС77НЖ

Высокостойкая к действию коррозии запорная арматура 31лс77нж применяется для монтажа на трубопроводах соответствующего сечения в условиях самых различных производств. Среди распространенных потребителей – предприятия, транспортирующие жидкие или газообразные рабочие среды:

  • пар, вода, азот, воздух;
  • природные или инертные газы;
  • нефть, топливо и производные продукты.

ЭКСПЛУАТАЦИОННЫЕ РЕЖИМЫ И УСЛОВИЯ

Легированная сталь 18ХГТ обеспечивает изделиям долгосрочную службу и качественное перекрытие коммуникационных систем при диапазоне окружающей температуры от -60 до +40C. Управление задвижкой осуществляется с минимальным усилием в ручном режиме. Выдвижной шпиндель и клиновые плашки позволяют проводить герметизацию трубопроводов по классу «А».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗКС 31ЛС77НЖ



Dy (мм)

Py (МПа)

L (мм)

H (мм)

Температурные режимы рабочей среды

Вес (кг)

Тип присоединения

15

16.0

70/95

163/200

От -60 до +450C

2,2-4,34

Муфтовый резьбовой/под сварку (встык/внахлест), фланцевый

20

25

95/120

4,2

32

265/300

9,1

40

120/160

9,5

50

12,8-14,8



ЗАДВИЖКИ 31С45НЖ

Изделия категории задвижка клиновая 31с45нж служат запорной арматурой, перекрывающей движение рабочих сред. Предназначены для оснащения технологических трубопроводов, линий и оборудования в условиях нефтегазовых добывающих и перерабатывающих производств. Используются при транспортировке пара и горячих смесей ,нефтепродуктов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ЭКСПЛУАТАЦИОННЫЕ РЕЖИМЫ 31С45НЖ

Клиновой механизм с выдвижным шпинделем обеспечивает функционирование в двух положениях:

  • открыто;
  • закрыто.

Управление задвижкой в ручном режиме осуществляется с помощью маховика. Открывание проходного сечения выполняется поворотом против часовой стрелки. При этом движение передается ходовой втулке, поднимающей выдвижной шпиндель. Закрывание требует вращения маховика в обратную сторону.

Задвижки относятся к запорной арматуре, их необходимо эксплуатировать только в двух рабочих положениях: полностью открытом или полностью закрытом. Использование задвижек в качестве дросселирующих устройств не допускается. Возможно изготовление задвижки с фланцевым соединением к трубопроводу.

Принцип действия: открытие задвижки осуществляется вращением маховика против часовой стрелки. Вращение передается втулке ходовой, составляющей резьбовую пару с выдвижным шпинделем, при этом клин перемещается в плоскости, перпендикулярной оси прохода среды через корпус. Закрытие задвижки осуществляется вращением маховика по часовой стрелке. Клин обеспечивает надежную герметичность запорного органа, за счет того, что уплотнительные поверхности клина и седел корпуса плотно прижаты друг к другу в положении «закрыто». На предприятии внедрена система менеджмента качества ISO 9001.



РАЗМЕРЫ И ВЕС

Резьба внутренняя

Размеры и вес

Pу, Мпа

М

G серийно

NPT

L,

муфтовое исполнение мм

H, мм

Вес, муфтовое исполнение , не более, кг

16, 25, 40

15

20х1,5

1/2

1/2

1/2

90

194

2,7

20

26х1,5

3/4

3/4

3/4

90

2,7

25

33х1,5

1

1

1

102

5,3

32

42х2

1 1/4

1 1/4

1 1/4

102

250

5,7

40

52х2

1 1/2

1 1/2

1 1/2

130

7,9

50

60х2

2

2

2

130

11,2



ОСНОВНЫЕ МАТЕРИАЛЫ

Наименование детали
Марка материала
  У1 ХЛ1 УХЛ1
Корпус, крышка, клин 20, (25Л) 20ГЛ 12Х18Н9ТЛ 12Х18Н12М3ТЛ
Шпиндель 20Х13 14Х17Н2 12Х18Н9Т 10Х17Н13М3Т
Втулка сальника 20 09Г2С 12Х18Н9Т 10Х17Н13М3Т
Втулка ходовая ЛС59-1
Втулка зажимная 35
Уплотнение сальника Терморасширенный графит
31с77нж, 30с41нж, 31с45нж задвижка ЗКС
