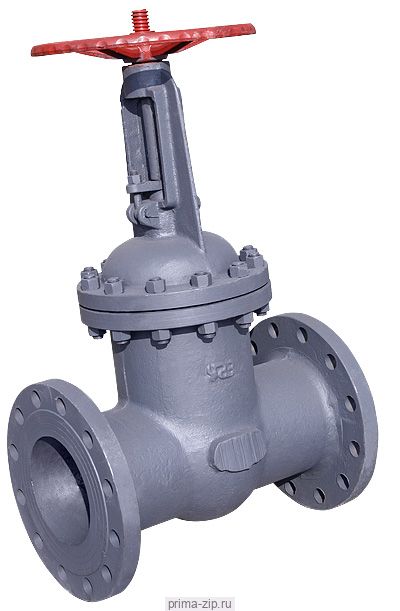

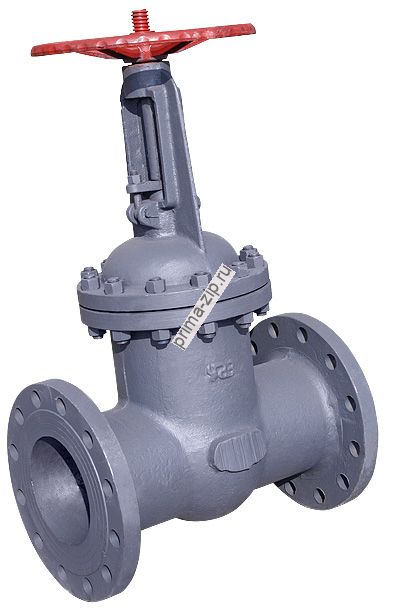

Задвижка ЗКЛ2-250-40, 30с15нж , Ду250 Ру40
Описание Задвижка ЗКЛ2-250-40, 30с15нж , Ду250 Ру40
Задвижка клиновая фланцевая ЗКЛ2-250-40,
с ответными фланцами, с крепежными изделиями и прокладками.
Номинальный диаметр: 250мм.
Номинальное давление: 4,0МПа (40кгс/см2).
Обозначение: 30с15нж
Класс герметичности затвора: «А» по ГОСТ 9544-2015.
Климатическое исполнение: У1 по ГОСТ 15150-69.
Рабочая среда: нефть, вода, газ.
Температура рабочей среды: от-40гр. до +450гр.
Материал: не менее 20Л
Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015 тип 11.
Управление: ручной.
Строительная длина по ГОСТ 3706-93.
с ответными фланцами, с крепежными изделиями и прокладками.
Номинальный диаметр: 250мм.
Номинальное давление: 4,0МПа (40кгс/см2).
Обозначение: 30с15нж
Класс герметичности затвора: «А» по ГОСТ 9544-2015.
Климатическое исполнение: У1 по ГОСТ 15150-69.
Рабочая среда: нефть, вода, газ.
Температура рабочей среды: от-40гр. до +450гр.
Материал: не менее 20Л
Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015 тип 11.
Управление: ручной.
Строительная длина по ГОСТ 3706-93.
Размеры:
- L = 457 мм (строительная длина)
- D = 445 мм
- D1 = 385 мм
- n-d = 12-33 мм
- H = 1098 мм
- H1 = 1368 мм
- Do = 320 мм
Материалы
| 1, 2 | Корпус, Крышка | сталь 25Л |
| 3 | Клин | сталь 25Л |
| 4 | Шпиндель | Сталь 20Х13 |
| 5 | Гайка шпинделя | Латунь |
| 6, 7 | Гайка, Шпилька, болт | углеродистая сталь ГОСТ 1050-88 |
| 8 | Болт откидной или анкерный | сталь 35 |
| 9 | Уплотнение корпус/крышка | ТРГ |
| 10 | Набивка сальника | ТРГ |
| 11 | Маховик | сталь 25Л |
| 14 | Наплавка на кольце в корпусе | 07Х25Н13, 08Х21Н10Г6 |
| 15 | Наплавка на клине | 13Х25Т, 10Х17Т |
Задвижка ЗКЛ2-250-40, 30с15нж, Ду250 Ру40
