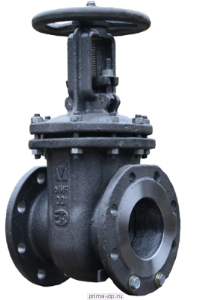

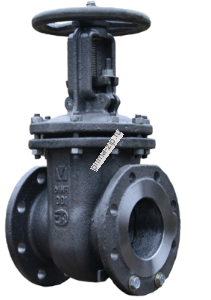

Задвижка стальная клиновая фланцевая 30с41нж, ЗКЛ2-16 Ду- 50 Ру-16 МЗТА
Описание Задвижка стальная клиновая фланцевая 30с41нж, ЗКЛ2-16 Ду- 50 Ру-16 МЗТА
Расчетная рабочая среда задвижки 30с41нж - вода, пар, жидкие нефтепродукты. Для изготовления корпуса используется углеродистая сталь. Максимальная рабочая температура: до +425 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30с41нж Ду50 Ру16
 |
|
Габаритные размеры и масса задвижки 30с41нж Ду50 Ру16
| Наименование параметра | Значение, мм |
| Длина (L) | 180 |
| Высота (H) | 315 |
| Масса (кг) | 17 |
Строительная длина (L) - длина участка трубы, который задвижка 30с41нж Ду50 Ру16 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
