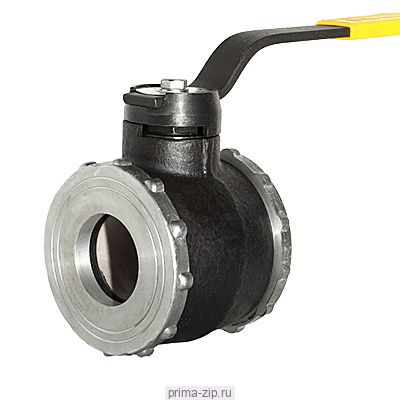

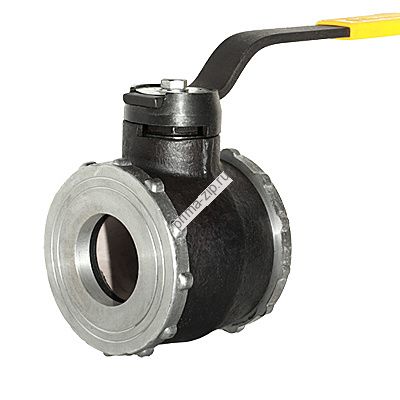

Кран шаровой полнопроходный ГШК-50 Ду50 Ру25
Описание Кран шаровой полнопроходный ГШК-50 Ду50 Ру25
Технические характеристики
Краны предназначены для использования в качестве устройств перекрытия потока рабочей среды на оборудовании и трубопроводах нефтегазоперерабатывающей, нефтедобывающей, нефтехимической, газовой отраслей промышленности; на трубопроводах пара и горячей воды, в тепловых сетях; в системах газоснабжения и пожаротушения.
- Климатические условия эксплуатации в соответствии с ГОСТ 15150 для кранов из сталей 20Л (25Л), 20 – «У1» при температуре окружающего воздуха не ниже минус 40 °С;
- Климатические условия эксплуатации для кранов из сталей 20ГЛ, 09Г2С – «ХЛ1» при температуре окружающего воздуха не ниже минус 60 °С - ГОСТ 15150;
- Климатические условия эксплуатации для кранов из сталей 12Х18Н9ТЛ, 12Х18Н10Т, 10Х17Н13М2Т, 12Х18Н12М3ТЛ – «УХЛ1» при температуре окружающего воздуха не ниже минус 60 °С- ГОСТ 15150
ОСНОВНЫЕ МАТЕРИАЛЫ
|
Корпус |
20, 25Л |
09Г2С, 20ГЛ |
12Х18Н10Т, 12Х18Н9ТЛ |
10Х17Н13М3Т
|
|
|
Шпиндель (шток) |
20Х13 |
14Х17Н2 |
12Х18Н10Т |
10Х17Н13М3Т |
|
|
Пробка (шар) |
12Х18Н10Т |
10Х17Н13М3Т |
|||
|
Уплотнение затвора |
Фторопласт Ф4 |
||||
|
Уплотнение сальника |
РТИ |
||||
Примечание: 1. Допускается использование других материалов, применение которых не противоречит требованиям НД.
РАЗМЕРЫ И ВЕС
|
ГШК-50 |
50 |
89 |
50 |
90 |
130 |
2,7 |
|
ГШК-80 |
80 |
108 |
60 |
103 |
215 |
8,2 |
|
ГШК-100 |
100 |
133 |
80 |
120 |
240 |
11 |
