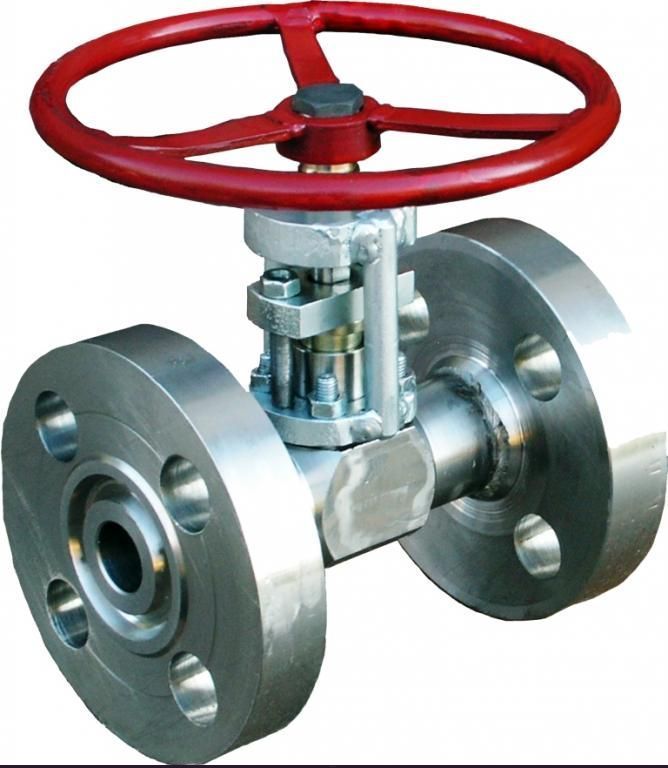

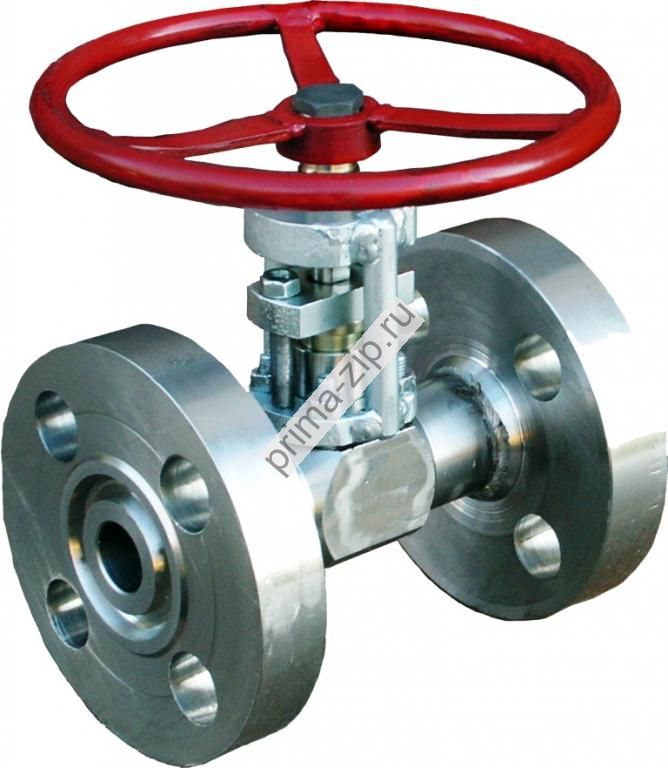

Клапан запорный 15с68нж Ду25 Ру40 фланцевый с КОФ

Запросить стоимость

Подробнее

В наличии

Клапан запорный сальниковый 15с68нж Ду25 Ру270 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

Перейти к описанию

Как получить товар:

1Доставка через ТК "Деловые Линии".
2Доставка через ТК "СДЭК" .
3Ваш вариант доставки .

Клапаны (вентили) 15с68нж Ду25 Ру270 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.

Расчетная рабочая среда клапана 15с68нж - вода, пар, жидкие и газообразные нефтепродукты. Для изготовления корпуса используется сталь 20. . Присоединение к трубопроводу - под приварку.

Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.

Технические характеристики и параметры клапана (вентиля) 15с68нж Ду25 Ру270

15с68нж Ду25 Ру270 - КЛАПАН ЗАПОРНЫЙ САЛЬНИКОВЫЙ

Параметр	Значение
Наименование:	Клапан запорный сальниковый
Обозначение:	15с68нж
Диаметр, мм (Ду / DN):	25
Нормальное давление, кгс/см² (Ру):	270
Таблица-фигура:	15с68нж
Чертеж:	КЗ 21216
Рабочая среда:	вода, пар, жидкие и газообразные нефтепродукты
Материал корпуса:	сталь 20
Тип присоединения:	под приварку

Габаритные размеры и масса клапана 15с68нж Ду25 Ру270

Наименование параметра

Значение, мм

Строительная длина (L) - длина участка трубы, который клапан 15с68нж Ду25 Ру270 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
