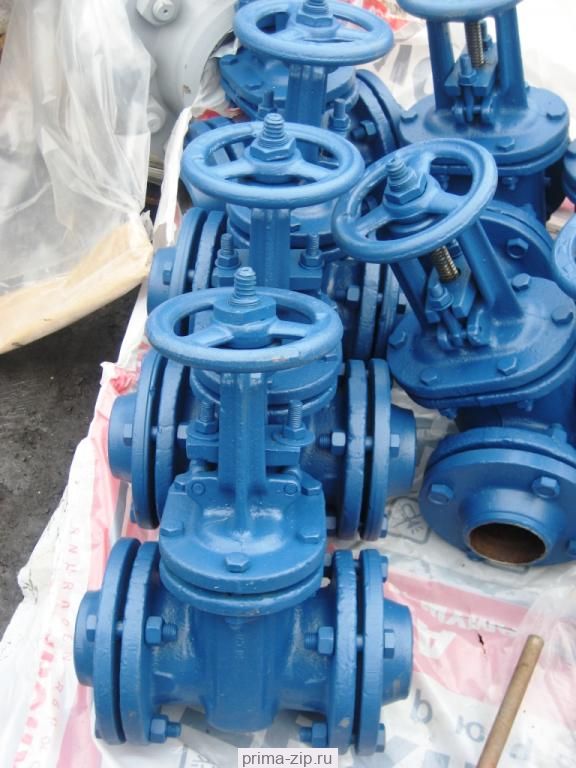

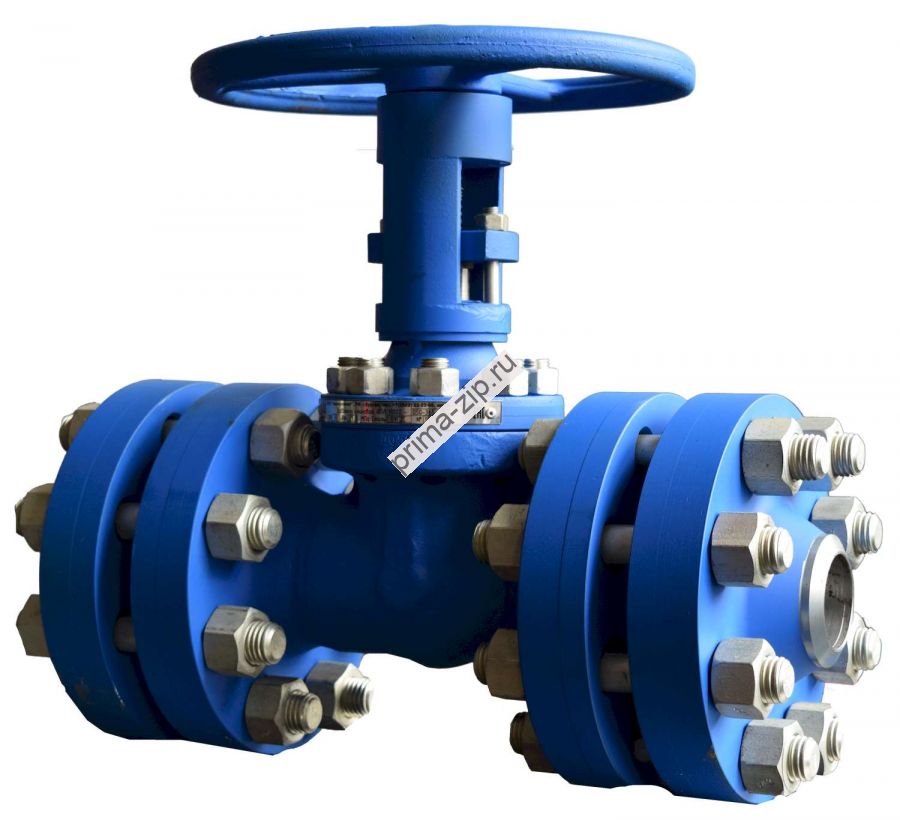

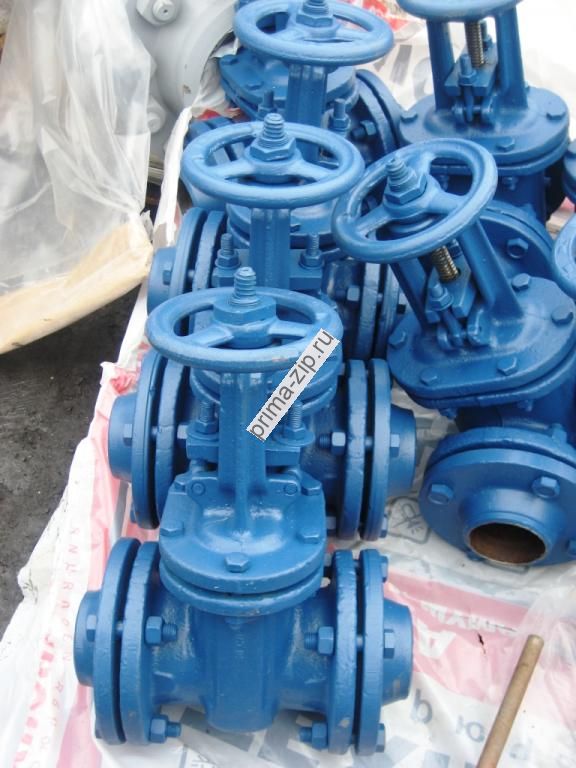

Задвижка фланцевая в комплекте с ответными фланцами Ду 50, Ру=1,6 МПа 31лс41нж1 ХЛ1
Описание Задвижка фланцевая в комплекте с ответными фланцами Ду 50, Ру=1,6 МПа 31лс41нж1 ХЛ1
Задвижка 30лс41нж техническая характеристика
Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80Материал корпуса: Сталь 20ГЛ
Герметичность затвора: по классу "А" ГОСТ 9544-93
Привод: ручной (маховик; штурвал)
Давление: Ру (PN) - 1,6 МПа (16 кг/см2)
Климатическое исполнение: ХЛ1
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие Температура рабочей среды: от минус 60 до плюс 450 градусов цельсия (для жаростойкого исполнения от минус 40 до плюс 550 градусов цельсия) Условия эксплуатации: ХЛ1 Минимальная температура окружающего воздуха: от минус 60 градусов цельсияМатериалы основных деталей задвижки 30лс41нж ХЛ1
- Корпус: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
- Крышка: 20ГЛ (для жаростойкого исполнения - жаростойкая сталь 20Х5МЛ)
- Клин (диски): 20ГЛ с наплавкой 20Х13
- Шпиндель: 14Х17Н7
- Гайка шпинделя: латунь ЛС59—1
- Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87
- Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
- Болт откидной: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: 20ГЛ
- Наплавка на кольце в корпусе: 07X25Н13
- Наплавка на клине: 13X25Т
