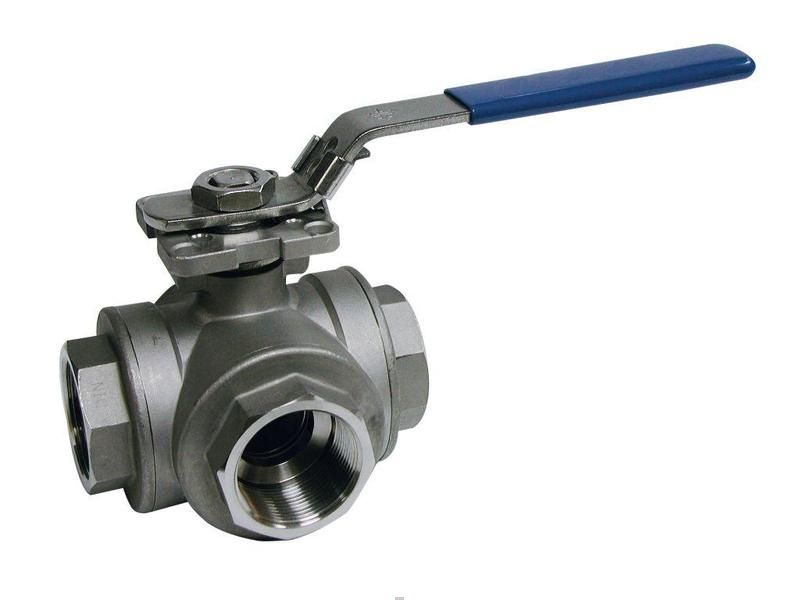

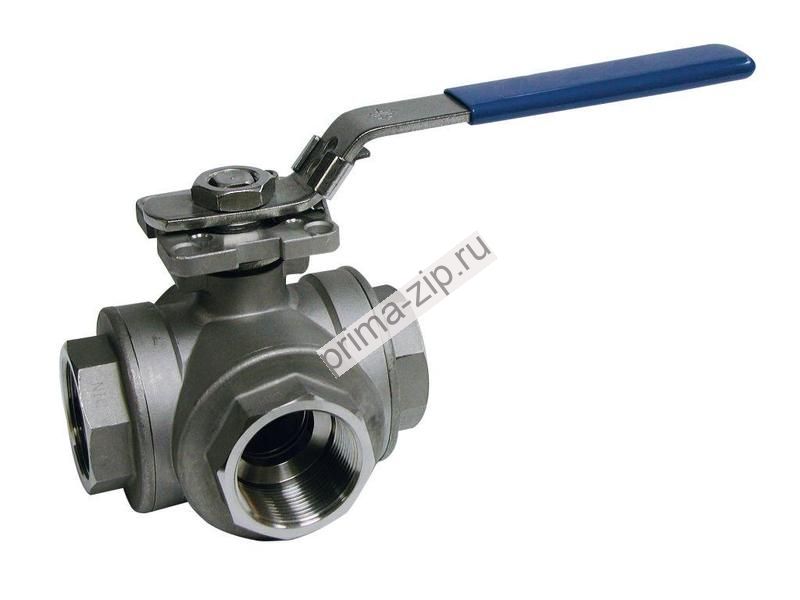

Кран шаровой ЗАРД

Запросить стоимость

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Другой вариант доставки .

Кран шаровой муфтовый – один из вариантов исполнения крана, чьим отличительным признаком является крепление к трубопроводу или емкости с помощью муфт с внутренней трубной цилиндрической резьбой по ГОСТ 6357-81. Также муфтовый кран может иметь коническую внутреннюю резьбу. Иногда можно встретить разновидности с метрической резьбой, произведенной по спецзаказу.

Если говорить о применении, то кран шаровый муфтовый часто применяется в коммунальном хозяйстве в качестве запорной арматуры в системах водоснабжения или отопления. Также муфтовые краны используются в системах, транспортирующих жидкости и газ.

Необходимо отметить и ряд ограничений данной конструкции крана. Шаровой муфтовый кран чрезвычайно требователен к качеству монтажа. Неправильная установка может привести к резким перепадам давления с соответствующей деформацией деталей и поломкой всего крана. По этой причине не следует устанавливать муфтовые краны в трубопроводах с частыми и резкими перепадами давления.

с трубной цилиндрической резьбой по ГОСТ 6357-81

DN	PN	G	L	L1	H	Масса
мм	кгс/см²	дюйм	мм	мм	мм	кг
6	16, 25, 40, 63, 80, 100, 160	1/4"	76	135	74	0,4
6	200, 250	1/4"	84	125	90	1,2
10	16, 25, 40, 63, 80, 100, 160	3/8"	76	135	74	0,4
10	200, 250	3/8"	84	125	90	1,2
15	16, 25, 40, 63, 80, 100, 160	1/2"	71	135	76	0,6
15	200, 250	1/2"	82	125	90	1,1
20	16, 25, 40, 63, 80, 100, 160, 250	3/4"	86	125	89	1,1
20	200, 250	3/4"	86	125	89	1,1
25	16, 25, 40, 63, 80, 100, 160	1"	106	125	91	1,4
25	60, 250	1"	110	125	91	1,5
32	16, 25, 40, 63, 80, 100	1 ¹/₄"	120	200	121	2,6
32	160, 200, 250	1 ¹/₄"	193	200	121	3,0
40	16, 25, 40, 63, 80	1 ¹/₂"	142	200	122	3,2
50	16, 25, 40, 63, 80	2"	140	200	132	5,2
50	100	2"	140	200	132	10,2
80	16,24,40	3"	192	400	184	13,7

с трубной конической резьбой по ГОСТ 6211-81

DN	PN	Rc	L	L1	H	Масса
мм	кгс/см²	дюйм	мм	мм	мм	кг
6	16, 25, 40, 63, 80, 100, 160	1/4"	76	135	74	0,4
6	200, 250	1/4"	84	125	90	1,2
10	16, 25, 40, 63, 80, 100, 160	3/8"	76	135	74	0,4
10	200, 250	3/8"	88	125	90	1,2
15	16, 25, 40, 63, 80, 100, 160	1/2"	71	135	76	0,6
15	200, 250	1/2"	102	125	87	1,3
20	16, 25, 40, 63, 80, 100, 160	3/4"	105	125	89	1,3
20	200, 250	3/4"	105	125	89	1,3
25	16, 25, 40, 63, 80, 100, 160	1"	126	125	91	1,7
25	200,250	1"	134	125	91	1,7
32	16, 25, 40, 63, 80, 100	1 ¹/₄"	150	200	121	2,7
32	160,200, 250	1 ¹/₄"	193	200	121	3,1
