Кран шаровой трехходовой ЗАРД 40.40Ф Ду40 Ру40
Описание Кран шаровой трехходовой ЗАРД 40.40Ф Ду40 Ру40
Расчетная рабочая среда крана ЗАРД 40.40Ф - жидкие и газообразные агрессивные и нейтральные среды. Для изготовления корпуса используется нержавеющая сталь. Температурный диапазон: -60 до +200 C0. Присоединение к трубопроводу - фланцевое.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы кранов: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры крана ЗАРД 40.40Ф Ду40 Ру40
 |
|

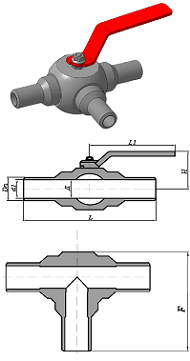

Габаритные размеры и масса крана ЗАРД 40.40Ф Ду40 Ру40
| Наименование параметра | Значение, мм |
| Длина (L) | 156 |
| Высота (H) | 100 |
| Масса (кг) | 2,8 |
Кран шаровой трехходовой ЗАРД 40.40Ф Ду40 Ру40|Кран шаровой трехходовой ЗАРД
Условный проход (DN), мм: 6, 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300.
Условное давление (PN), мПа (кгс/см²): 1,6 (16), 2,5 (25), 4,0 (40), 6,3 (63), 8,0 (80), 10,0 (100), 16,0 (160), 20,0 (200), 25,0 (250), 32,0 (320).
Назначение: запорные; регулирующие.
Управление: ручное (рукоятка, редуктор); дистанционное (электропривод, пневмопривод).
Исполнение корпуса: разъемный, неразъемный (цельносварной).
Тип присоединения: фланцевый, под приварку, муфтовый, штуцерный (штуцерно-ниппельный), комбинированное.
Рабочая среда: жидкие среды (вода, нефть, нефтепродукты, кислоты, щелочи); газообразные среды (воздух, природный газ); пар.
Температура рабочей среды: -40°С...+160°С; -60°С...+130°С; -20°С...+200°С; -20°С...+250°С.
Размеры механических включений: до 50 мкм.; до 2...5 мм. (специальное исполнение).
Направление подачи рабочей среды: любое.
Класс герметичности по ГОСТ 9544-2005: А.
Климатическое исполнение: У1, ХЛ1, Т1 по ГОСТ 15150-69.
Сейсмостойкость: не сейсмостойкое исполнение; сейсмостойкое исполнение; повышенной сейсмостойкости.
Материал основных элементов:
- Корпус: Сталь 20; Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 09Г2С; Сталь 10Х17Н13М2Т; Сталь 13ХФА.
- Штуцер: Сталь 20; Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 09Г2С; Сталь 10Х17Н13М2Т; Сталь 13ХФА.
- Пробка (шар): Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 10Х17Н13М2Т; Сталь 13ХФА; допускается изготовление пробки (шара) из стали 40Х плюс покрытие твердым хромированием.
- Шпиндель: Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 10Х17Н13М2Т; Сталь 13ХФА.
- Уплотнение пробки (шара): Фторопласт Ф4; Ф4К20; Ф4УВ20; полиуретан; Peek; капролон.
По согласованию с Заказчиком, возможно изготовление кранов на другие давления (до 32,0 мПа (320,0 кгс/см²) включительно, с другими согласованными строительными длинами.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
Таблицы типоразмеров:
Условное давление (PN), мПа (кгс/см²): 1,6 (16), 2,5 (25), 4,0 (40), 6,3 (63), 8,0 (80), 10,0 (100), 16,0 (160), 20,0 (200), 25,0 (250), 32,0 (320).
Назначение: запорные; регулирующие.
Управление: ручное (рукоятка, редуктор); дистанционное (электропривод, пневмопривод).
Исполнение корпуса: разъемный, неразъемный (цельносварной).
Тип присоединения: фланцевый, под приварку, муфтовый, штуцерный (штуцерно-ниппельный), комбинированное.
Рабочая среда: жидкие среды (вода, нефть, нефтепродукты, кислоты, щелочи); газообразные среды (воздух, природный газ); пар.
Температура рабочей среды: -40°С...+160°С; -60°С...+130°С; -20°С...+200°С; -20°С...+250°С.
Размеры механических включений: до 50 мкм.; до 2...5 мм. (специальное исполнение).
Направление подачи рабочей среды: любое.
Класс герметичности по ГОСТ 9544-2005: А.
Климатическое исполнение: У1, ХЛ1, Т1 по ГОСТ 15150-69.
Сейсмостойкость: не сейсмостойкое исполнение; сейсмостойкое исполнение; повышенной сейсмостойкости.
Материал основных элементов:
- Корпус: Сталь 20; Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 09Г2С; Сталь 10Х17Н13М2Т; Сталь 13ХФА.
- Штуцер: Сталь 20; Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 09Г2С; Сталь 10Х17Н13М2Т; Сталь 13ХФА.
- Пробка (шар): Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 10Х17Н13М2Т; Сталь 13ХФА; допускается изготовление пробки (шара) из стали 40Х плюс покрытие твердым хромированием.
- Шпиндель: Сталь 14Х17Н2; Сталь 12Х18Н10Т; Сталь 10Х17Н13М2Т; Сталь 13ХФА.
- Уплотнение пробки (шара): Фторопласт Ф4; Ф4К20; Ф4УВ20; полиуретан; Peek; капролон.
По согласованию с Заказчиком, возможно изготовление кранов на другие давления (до 32,0 мПа (320,0 кгс/см²) включительно, с другими согласованными строительными длинами.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
Таблицы типоразмеров:
Краны шаровые трехходовые муфтовые PN 1,6 мПа (16,0 кгс/см²); 2,5 мПа (25,0 кгс/см²); 4,0 мПа (40,0 кгс/см²); 6,3 мПа (63,0 кгс/см²):
| Модель | DN, мм. | Д, мм. | A, мм. | L, мм. | H, мм. | E, мм. | F, мм. | L1, мм. | Масса, кг. |
| ЗАРТ 010.016.10.Р ЗАРТ 010.025.10.Р ЗАРТ 010.040.10.Р ЗАРТ 010.063.10.Р |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
| ЗАРТ 015.016.10.Р ЗАРТ 015.025.10.Р ЗАРТ 015.040.10.Р ЗАРТ 015.063.10.Р |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,2 |
| ЗАРТ 020.016.10.Р ЗАРТ 020.025.10.Р ЗАРТ 020.040.10.Р ЗАРТ 020.063.10.Р |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
| ЗАРТ 025.016.10.Р ЗАРТ 025.025.10.Р ЗАРТ 025.040.10.Р ЗАРТ 025.063.10.Р |
25 | 22 | G1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
| ЗАРТ 032.016.10.Р ЗАРТ 032.025.10.Р ЗАРТ 032.040.10.Р ЗАРТ 032.063.10.Р |
32 | 29 | G1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
| ЗАРТ 040.016.10.Р ЗАРТ 040.025.10.Р ЗАРТ 040.040.10.Р ЗАРТ 040.063.10.Р |
40 | 36 | G1 1/2 | 152 | 124 | 25 | 132 | 315 | 7,0 |
| ЗАРТ 050.016.10.Р ЗАРТ 050.025.10.Р ЗАРТ 050.040.10.Р ЗАРТ 050.063.10.Р |
50 | 45 | G2 | 166 | 131 | 25 | 150 | 315 | 10,0 |
Краны шаровые трехходовые муфтовые PN 8,0 мПа (80,0 кгс/см²); 10,0 мПа (100,0 кгс/см²):
| Модель | DN, мм. | Д, мм. | A, мм. | L, мм. | H, мм. | E, мм. | F, мм. | L1, мм. | Масса, кг. |
| ЗАРТ 010.080.10.Р ЗАРТ 010.100.10.Р |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
| ЗАРТ 015.080.10.Р ЗАРТ 015.100.10.Р |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,2 |
| ЗАРТ 020.080.10.Р ЗАРТ 020.100.10.Р |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
| ЗАРТ 025.080.10.Р ЗАРТ 025.100.10.Р |
25 | 22 | G1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
| ЗАРТ 032.080.10.Р ЗАРТ 032.100.10.Р |
32 | 29 | G1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
| ЗАРТ 040.080.10.Р ЗАРТ 040.100.10.Р |
40 | 36 | G1 1/2 | 200 | 120 | 25 | 156 | 315 | 20,0 |
Краны шаровые трехходовые муфтовые PN 16,0 мПа (160,0 кгс/см²):
| Модель | DN, мм. | Д, мм. | A, мм. | L, мм. | H, мм. | E, мм. | F, мм. | L1, мм. | Масса, кг. |
| ЗАРТ 010.160.10.Р | 10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
| ЗАРТ 015.160.10.Р | 15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,2 |
| ЗАРТ 020.160.10.Р | 20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
| ЗАРТ 025.160.10.Р | 25 | 22 | G1 | 135 | 115 | 18 | 116 | 315 | 3,5 |
| ЗАРТ 032.160.10.Р | 32 | 29 | G1 1/4 | 135 | 119 | 25 | 117 | 315 | 5,0 |
