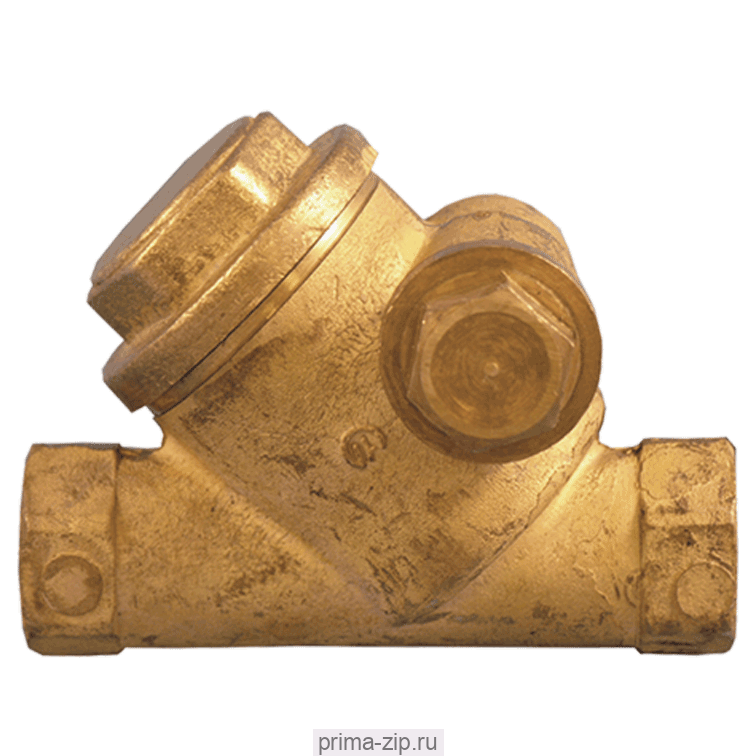

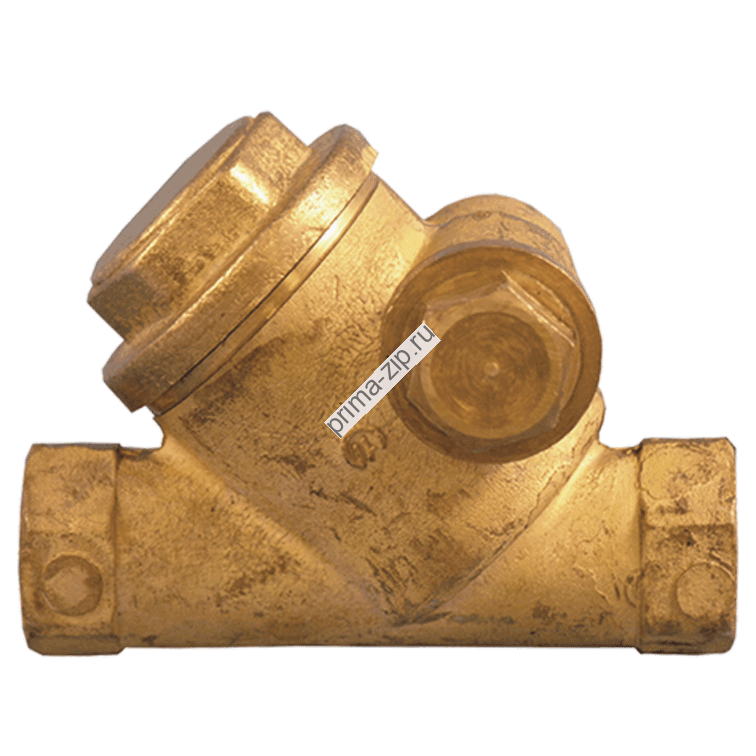

19Б4нж Клапан обратный поворотный муфтовый
Описание 19Б4нж Клапан обратный поворотный муфтовый
Обратные клапаны (затворы) 19Б4нж Ду25 Ру32 пропускают среду в одном направлении и не допускают её движение в противоположном. Они защищают оборудование, трубопроводы, насосы, а также ограничивают протечки рабочей среды из системы в случае аварии.
Расчетная рабочая среда обратного клапана 19Б4нж - вода, пар, воздух. Для изготовления корпуса используется латунь ЛЦ40Сд. Температурный диапазон: до +200 C0. Присоединение к трубопроводу - муфтовое по ГОСТ 6527-68.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы затворов: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры обратного клапана (затвора) 19Б4нж Ду25 Ру32
 |
|
Габаритные размеры и масса обратного клапана 19Б4нж Ду25 Ру32
| Наименование параметра | Значение, мм |
| Длина (L) | 120 |
| Высота (H) | 70 |
| Масса (кг) | 1,48 |
Строительная длина (L) - длина участка трубы, который обратный клапан 19Б4нж Ду25 Ру32 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода обратного клапана до конца шпинделя в верхнем положении.
