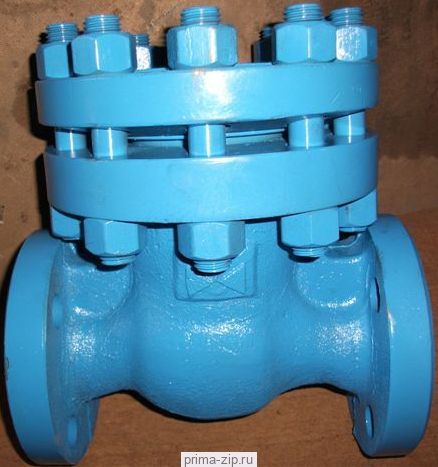

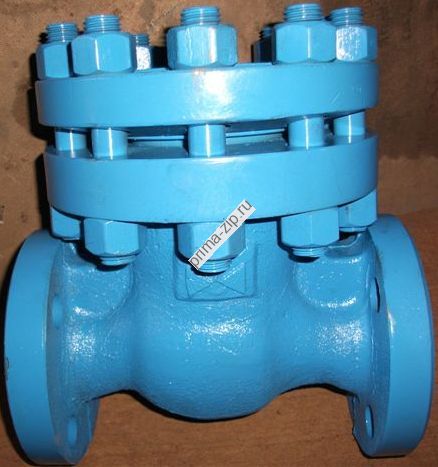

Клапан обратный 19с19нж ду50 ру160
Описание Клапан обратный 19с19нж ду50 ру160
Обратные клапаны (затворы) 19с19нж Ду50 Ру160 пропускают среду в одном направлении и не допускают её движение в противоположном. Они защищают оборудование, трубопроводы, насосы, а также ограничивают протечки рабочей среды из системы в случае аварии.
Расчетная рабочая среда обратного клапана 19с19нж - вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и. Для изготовления корпуса используется сталь 20Л. Температурный диапазон: -40 до +450 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.7, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы затворов: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры обратного клапана (затвора) 19с19нж Ду50 Ру160
 |
|
Габаритные размеры и масса обратного клапана 19с19нж Ду50 Ру160
| Наименование параметра | Значение, мм |
| Длина (L) | 300 |
| Высота (H) | 250 |
| Масса (кг) | 60 |
Строительная длина (L) - длина участка трубы, который обратный клапан 19с19нж Ду50 Ру160 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода обратного клапана до конца шпинделя в верхнем положении.
