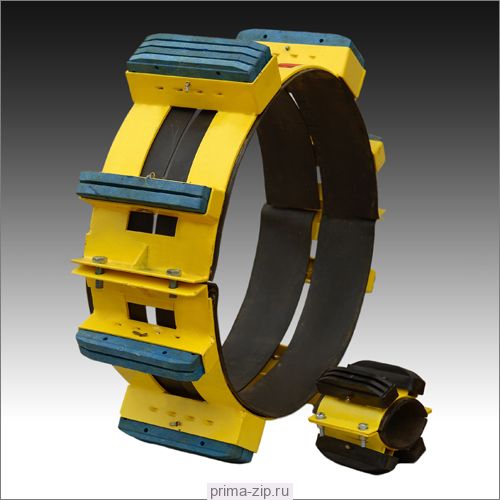

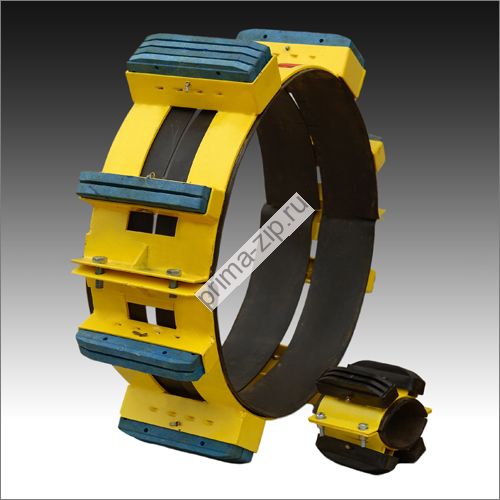

Опорно-направляющие кольца ОНК
Описание Опорно-направляющие кольца ОНК
| Наименование изделия | Масса изделия (кг) | Объем изделия м3 |
| Кольца ОНК-32 | 0,87 | 0,0015 |
| Кольца ОНК-57 | 0,87 | 0,0015 |
| Кольца ОНК-63 | 0,87 | 0,0015 |
| Кольца ОНК-76 | 0,87 | 0,0015 |
| Кольца ОНК-89 | 0,87 | 0,0015 |
| Кольца ОНК-90 | 0,87 | 0,0015 |
| Кольца ОНК-108 | 1,02 | 0,0018 |
| Кольца ОНК-110 | 1,02 | 0,0018 |
| Кольца ОНК-114 | 1,95 | 0,0035 |
| Кольца ОНК-133 | 1,95 | 0,0035 |
| Кольца ОНК-150 | 1,95 | 0,0035 |
| Кольца ОНК-159 | 1,95 | 0,0035 |
| Кольца ОНК-160 | 1,95 | 0,0035 |
| Кольца ОНК-168 | 1,95 | 0,0035 |
| Кольца ОНК-200 | 2,63 | 0,0048 |
| Кольца ОНК-219 | 2,63 | 0,0048 |
| Кольца ОНК-225 | 2,63 | 0,0048 |
| Кольца ОНК-250 | 3,17 | 0,006 |
| Кольца ОНК-273 | 3,17 | 0,006 |
| Кольца ОНК-280 | 3,17 | 0,006 |
| Кольца ОНК-315 | 3,88 | 0,007 |
| Кольца ОНК-325 | 3,88 | 0,007 |
| Кольца ОНК-330 | 3,88 | 0,007 |
| Кольца ОНК-343 | 3,88 | 0,007 |
| Кольца ОНК-377 | 4,36 | 0,008 |
| Кольца ОНК-400 | 6,10 | 0,011 |
| Кольца ОНК-420 | 6,10 | 0,011 |
| Кольца ОНК-426 | 6,10 | 0,011 |
| Кольца ОНК-430 | 6,10 | 0,011 |
| Кольца ОНК-458 | 6,10 | 0,011 |
| Кольца ОНК-525 | 7,34 | 0,014 |
| Кольца ОНК-530 | 6,10 | 0,014 |
| Кольца ОНК-630 | 8,98 | 0,016 |
| Кольца ОНК-720 | 11,12 | 0,021 |
| Кольца ОНК-820 | 12,45 | 0,024 |
| Кольца ОНК-1020 | 18,39 | 0,036 |
| Кольца ОНК-1067 | 18,39 | 0,036 |
| Кольца ОНК-1175 | 21,71 | 0,044 |
| Кольца ОНК-1220 | 21,71 | 0,044 |
| Кольца ОНК-1420 | 29,92 | 0,06 |
Цены на опорно направляющие кольца ОНК вы можете узнать у наших специалистов.
Расстояние между опорными кольцами
| Диаметр трубопровода (мм) | Газопровод (м) | Нефте- и нефтепродуктопроводы (м) |
| 57-219 | 6,0 | 5,0 |
| 108-426 | 6,0 | 5,0 |
| 530-820 | 5,0 | 4,5 |
| 1020-1420 | 4,0 | 3,5 |
Чертеж расположения опорно направляющих колец ОНК на трубопровод приведен на рис.2. Расстояние между кольцами ОНК вычисляются исходя из допустимого давления на изоляцию трубопровода и прогиба трубопровода между опорными кольцами ОНК. Рекомендация расстояния между опорными кольцами 2,0-6,0 м.
Затягивание болтов при монтаже опорно направляющих колец ОНК
| Диаметр трубопровода (мм) | Момент стяжки, Н см/кг см |
| 57-108 | 500/50 |
| 114-168 | 900/90 |
| 219-377 | 1000/100 |
| 426-720 | 1800/180 |
| 820-1220 | 2000/200 |
| 1420 | 3000/300 |
Комплектация поставки опорно направляющих колец:
- Опорное кольцо ОНК.
- Комплект для крепления. (Болты, гайки, шайбы).
- Защитная прокладка.
- Паспорт. "Инструкция по эксплуатации".
- Сертификат качества на кольца ОНК.
