Техпластина ТМКЩ
Описание Техпластина ТМКЩ
Технические пластины (сокр. техпластины) - это специальные материалы, которые предназначаются для герметизации и уплотнения малоподвижных или неподвижных соединений; также техническая пластина может служить некоей базой или основой для изготовления других резиносодержащих материалов или служить специальным прокладочным слоем между различными металлическими поверхностями в некоторых установках, соединениях и механизмах.
Также, резиновые технические пластины служат идеальными защитными приспособлениями, при работе с особо агрессивными веществами, такими как щелочи, кислоты, горюче-смазочные материалы и другие виды топлива.
Кроме того, они могут воспринимать большие по величине ударные усилия, а из-за своих свойств, которые характерны только для резины, данные технические пластины могут прекрасно гасить удары.
У любых технических пластин существует своя собственная классификация, так, к примеру.
В зависимости от материала изготовления, а также в зависимости от целей их можно разделить на:
- Технические пластины ТМКO
- Техпластины МБС
- Вакуумные техпластины
- Армированные техпластины и др.
В данной статье речь пойдет о техпластинах ТМКЩ.
Техпластина ТМКЩ (тепло-морозо-кислото-щелочестойкая пластина) предназначена для работы в особо агрессивных средах. При этом она не теряет своих теплофизических характеристик и свойств.
По своему виду, могут делиться на формовые и неформовые, причем, формовые пластины изготавливаются на предприятиях в специальных, так называемых, пресс-формах, а неформовые пластины изготавливаются методом вулканизации в специально разработанных вулканических цехах.
Согласно ГОСТ 7338-90, технические пластины ТМКЩ делятся на два типа: резиновые и резиносодержащие. Так, в резиносодержащих технических пластинах могут содержаться специальные добавки, такие как латекс или каучук, - они существенно улучшают свойства резинового изделия, делая их более устойчивым к различным температурным перепадам, а также к работе при больших отметках рабочего давления. Но и стоимости таких пластин, на порядок дороже, чем первого вида.
Диапазон рабочих температур пластин находится в пределах от -30 до +65 градусов по Цельсию.
• воздушной среде с обширным диапазоном температур (от +80°С до -60°С – нижний предел зависит от степени твердости изделия),
• обычной и морской воде,
• промышленных растворах (без масел и нефтепродуктов),
• рассолах (в том числе высокой концентрации),
• неорганических кислотах и щелочи (до 20 % концентрации) при показателях давления 0,05- 10,0 МПа,
• инертных газах и азоте (при давлении 0,05-0,4 МПа).
Применение техпластин ТМКЩ
Применяется техпластина ТМКЩ для коррозионной и химической защиты различных металлических поверхностей, устранения трения друг о друга изделий из металла, восприятия одиночных ударных воздействий, изоляции наружных устройств и конструкций от влияния слишком высоких и очень низких температур. Еще одна область применения РТИ данного класса – изготовление настилов (например, в производственных помещениях), различных прокладок, иных неуплотнительных изделий и т. п.
Классы техпластин

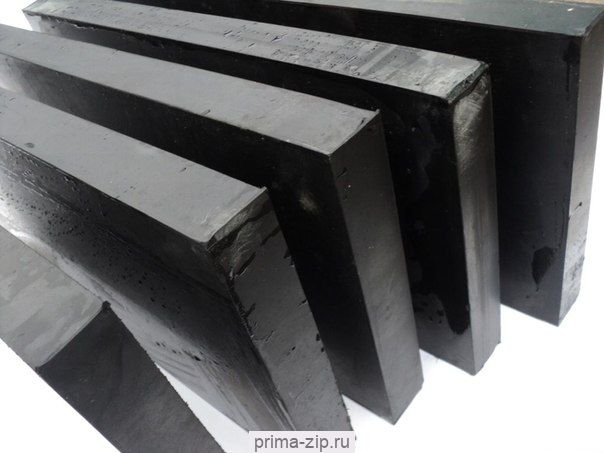

Выпускают два класса технических пластин ТМКЩ. По сравнению с первым второй класс имеет большую толщину (до 60 мм) и может применяться в качестве настилов и прокладок, а также для уплотнения различных узлов и для предупреждения трения между отдельными деталями работающих механизмов.
Виды технических пластин

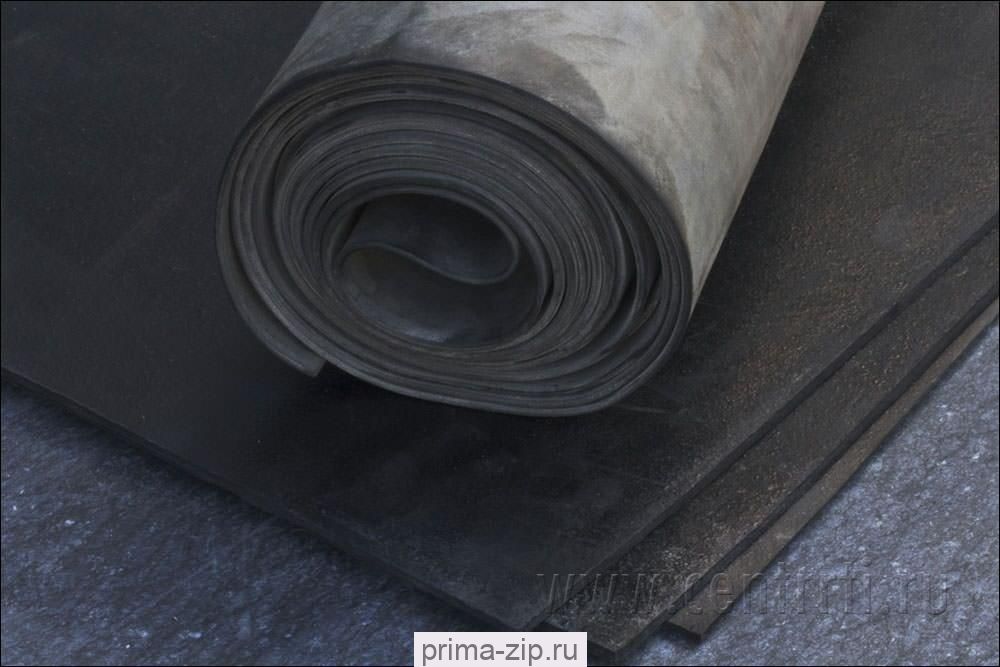

В зависимости от вида данная продукция делится на формовые (Ф) и неформовые (Н) рулонные пластины. Первые изготавливаются по методу вулканизации в специальных пресс-формах. Они имеют толщину от 1 до 60 мм и размеры от 250 до 1000 мм в длину и ширину. Второй вид пластин (рулонные) получают, выдавливая резиновую смесь через фильеры. После этого следует процесс вулканизации без форм в котлах и на вулканизационном оборудовании непрерывного действия. Толщина данного вида пластин от 1 до 50 мм. Размеры – от 500 до 1350 мм в ширину и от 500 до 10 000 мм в длину.
Классификация по степени твердости
По степени твердости пластины ТМКЩ делятся на:
• мягкую (М),
• средней твердости (С),
• повышенной твердости (Т).
Технические пластины не должны подвергаться разного рода деформациям. Хранить их желательно в заводской упаковке, исключающей попадание прямого солнца, масла, керосина и нефтесодержащих продуктов.
Таблица веса 1 кв.м. техпластины ТМКЩ в зависимости от толщины:
| ТМКЩ | ||||||||||||
| Толщина, мм | 1 | 1,5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 20 | 30 | 40 |
| Вес 1 м2, кг | 2,00 | 2,30 | 2,70 | 3,80 | 4,50 | 6,30 | 8,00 | 10,20 | 12,70 | 22,40 | 35,20 | 44,00 |
