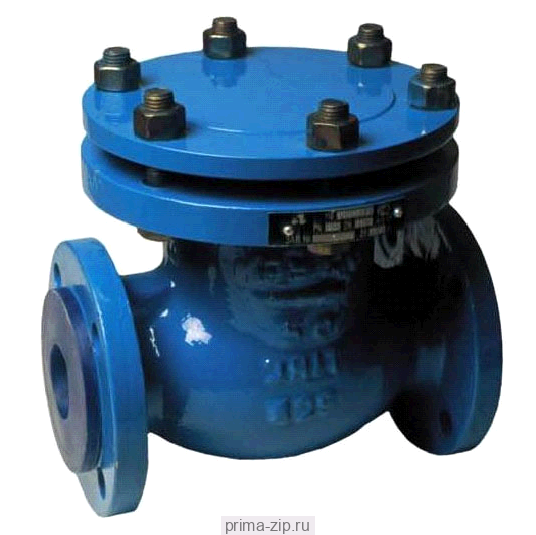

Клапан обратный поворотный DN 25, PN 160, фланцевый, климатическое исполнение УХЛ
Описание Клапан обратный поворотный DN 25, PN 160, фланцевый, климатическое исполнение УХЛ
Затвор обратный (клапан обратный поворотный) с фланцевым присоединением
Тип: КОП
Ду (DN) номинальный размер (условный проход): 50 мм
Ру (PN) номинальное (условное) давление: 160 кгс/см2
Обозначение типа (таблица фигур): 19нж19нж
Материал корпуса: сталь 12Х18Н9ТЛ
Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные поворотные) с фланцевым присоединением к трубопроводу предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах.
Затворы не являются запорной арматурой.
Присоединительные размеры по ГОСТ 12815-80, исполнение 7.
- Строительные длины по ГОСТ 3706-83.
- Герметичность затвора по ГОСТ 13252-91.
- Рабочее положение затворов на горизонтальном трубопроводе - крышкой вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока должно быть под диск захлопки (по направлению стрелки на корпусе).
