Клапан обратный поворотный 19с47нж, 19лс47нж, 19нж47нж
















       Наименование: Затвор обратный 19с47нж
        т/ф 19с47нж, 19лс47нж, 19нж47нж
        DN 100, 150, 200, 250, 300, 350, 400, 500, 600
        PN 40
     Затвор обратный (клапан обратный) поворотный безударного типа 19с47нж, 19лс47нж, 19нж47нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
   Затворы обратные (клапаны обратные) 19с47нж, 19лс47нж, 19нж47нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
       Герметичность затвора по ГОСТ 13252-91

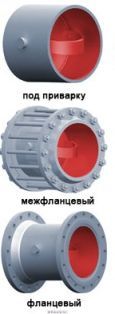

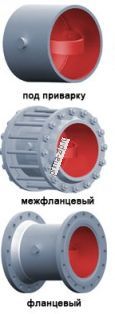

Тип клапана	Материал коруса деталей	Присоединение к трубопроводу	Рабочая среда	Температура рабочей среды	Климатическое исполение
Обратный	Углеродистая сталь ст.20	Фланцевое по ГОСТ 12815, под приварку, межфланцевое (стяжное)	Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год	до +4250С	У1 по ГОСТ 15150
	Легированная сталь 09Г2С				ХЛ1 по ГОСТ 15150
	Нержавеющая сталь типа 12Х18Н10Т				УХЛ1 по ГОСТ 15150


  19с47нж, 19лс47нж, 19нж47нж

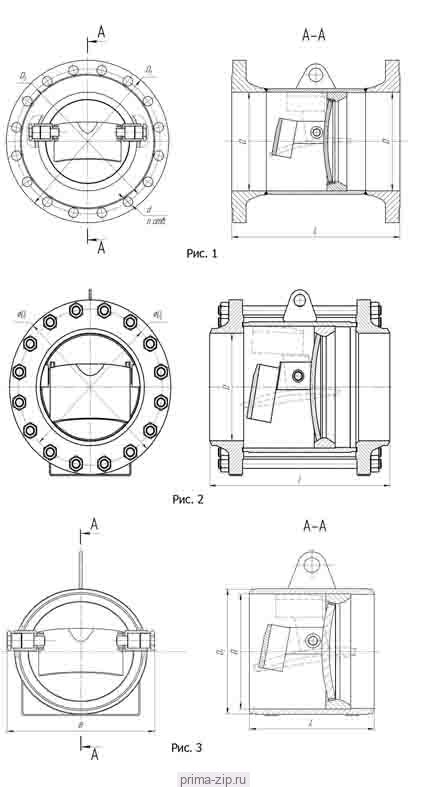

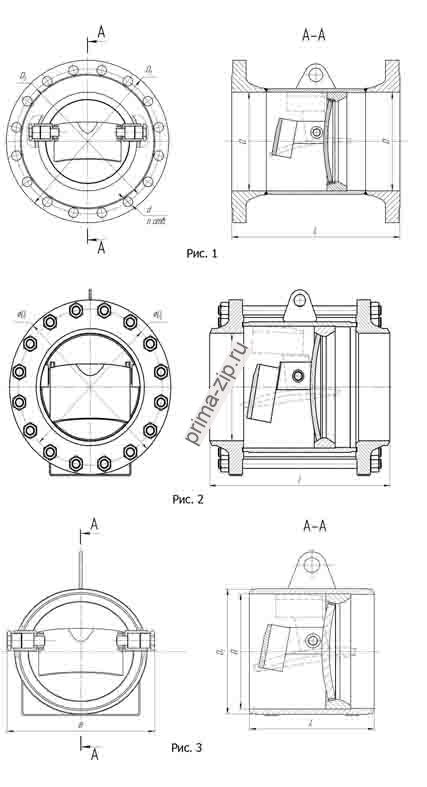

DN	Присоединение к трубопроводу	PN, МПа	Размеры, мм						n	рис.
			L	D	D1	D2	B	d
100	Фланцевое по ГОСТ 12815	4,0	260	96	230	190	-	22	8	1
	межфланцевое, стяжное									2
	под приварку		150		108	-	145	-	-	3
150	Фланцевое по ГОСТ 12815	4,0	300	145	300	250	-	26	8	1
	межфланцевое, стяжное									2
	под приварку		200		159	-	220	-	-	3
200	Фланцевое по ГОСТ 12815	4,0	375	204	375	320	-	30	12	1
	межфланцевое, стяжное									2
	под приварку		250		219	-	300	-	-	3
250	Фланцевое по ГОСТ 12815	4,0	440	245	445	385	-	33	12	1
	межфланцевое, стяжное									2
	под приварку		250		273	-	354	-	-	3
300	Фланцевое по ГОСТ 12815	4,0	540	303	510	450	-	33	16	1
	межфланцевое, стяжное		510							2
	под приварку		450		325	-	404	-	-	3
350	Фланцевое по ГОСТ 12815	4,0	680	351	570	510	-	33	16	1
	межфланцевое, стяжное		650							2
	под приварку		450		377	-	456	-	-	3
400	Фланцевое по ГОСТ 12815	4,0	675	401	655	585	-	39	16	1
	межфланцевое, стяжное		635							2
	под приварку		500		426	-	506	-	-	3
500	Фланцевое по ГОСТ 12815	4,0	790	501	755	670	-	45	20	1
	межфланцевое, стяжное		770							2
	под приварку		600		530	-	611	-	-	3
600	Фланцевое по ГОСТ 12815	4,0	880	596	890	795	-	52	20	1
	межфланцевое, стяжное		780							2
	под приварку		650		630	-	776	-	-	3



Клапан обратный поворотный 19с47нж, 19лс47нж, 19нж47нж
