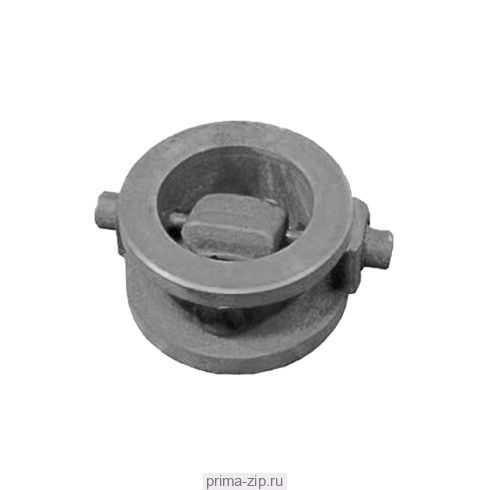

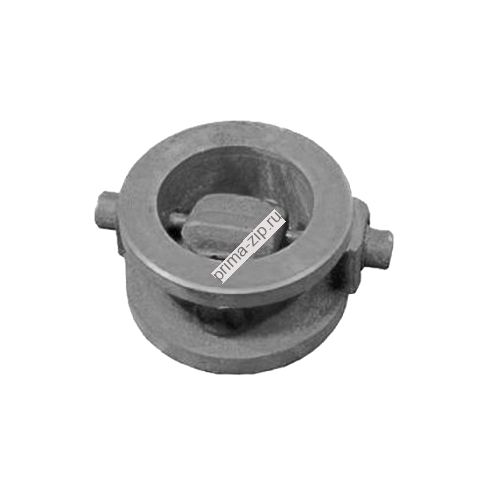

Клапан 19ч21р обратный поворотный ду 200 Ру16 приварной
Описание Клапан 19ч21р обратный поворотный ду 200 Ру16 приварной
Материалы деталей изделия
|
Наименование детали |
Марка материала |
| Корпус | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Упор | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Клапан | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Наплавка к клапану и упору | Ст. 07Х20Н9, 20Х13 |
| Ухо | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Ось | Сталь 20Х13 |
* — Могут использоваться другие марки низколегированных сталей
** — Могут использоваться другие марки нержавеющих сталей
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
| Наименование изделия | Клапан обратный поворотный стальной |
| Серия | КОП ЭНЕРГОПРОМ |
| Пример обозначения изделия | КОП 19с47нж Ду200 Py40 под приварку |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условный проход, Ду (DN) | 200 мм |
| Давление номинальное, Ру (PN) | 16-40 кгс/см²(1,6-4,0 МПа) |
| Температура рабочей среды | <=425°С |
| Климатическое исполнение | по ГОСТ 15150-69 |
| Температура окружающей среды | от -60°С до +40°С |
| Рабочая среда | вода, пар, газ, жидкие нефтепродукты, агрессивные среды |
| Пропуск среды в клапане | по ТУ |
| Изготовление и поставка | ТУ3742-002-12005818-2013 |
| Тип присоединения к трубопроводу | под приварку |
| Шов приварки кольца к корпусу | электрод УОНИИ 13/55 по ГОСТ 9466-75 |
| Наплавка | электрод ОЗЛ8, УОНИИ 13/НЖ |
Клапан 19ч21р обратный поворотный ду 200 Ру16 приварной
