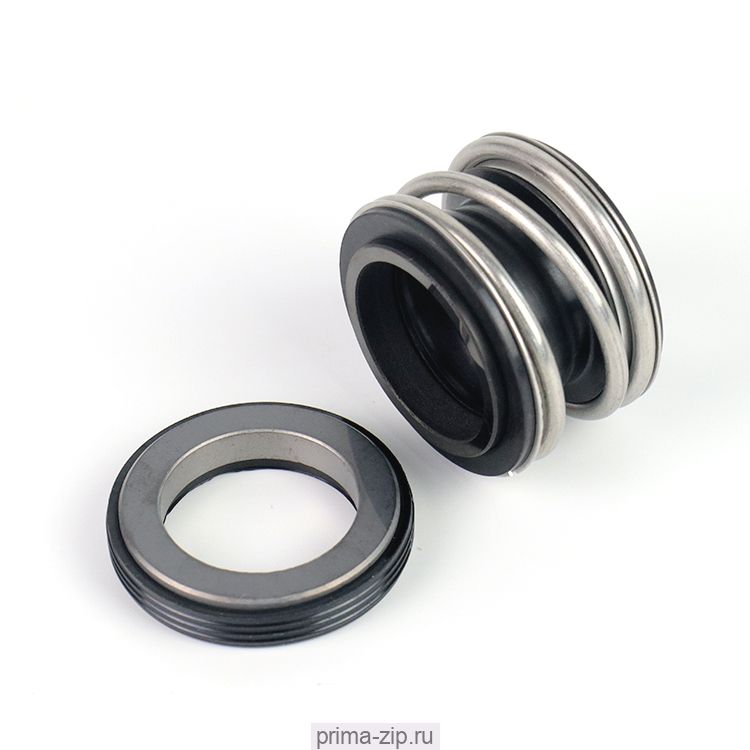

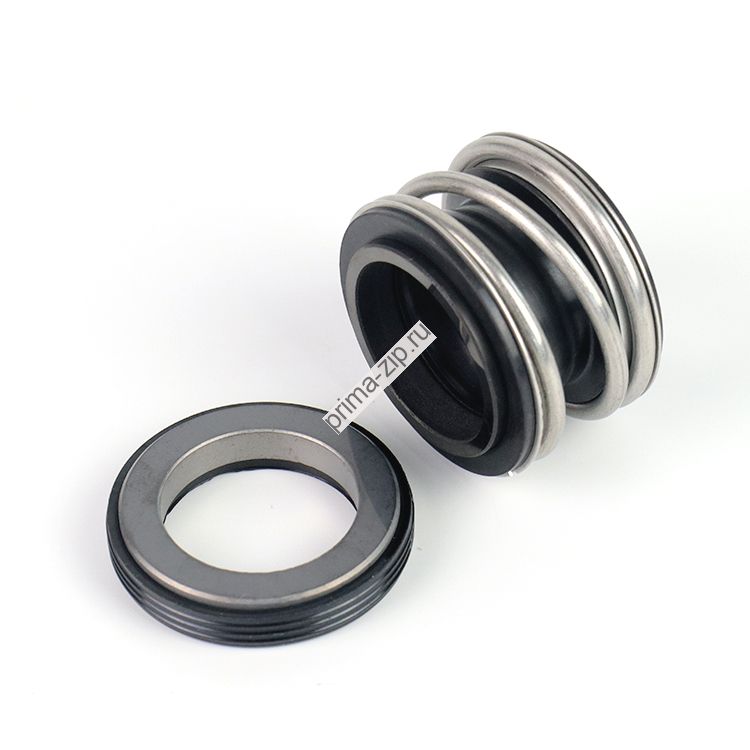

Торцевое уплотнение BSMG1-70 SIC/SIC/VITON G60
Описание Торцевое уплотнение BSMG1-70 SIC/SIC/VITON G60
Применяется в насосах:
Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.
Аналог торцевых уплотнений: Burgmann MG1, AESSEAL B02, Flowserve Pac-Seal 190, ROTEN L3, Vulcan Type 19, ANGA A1, Sterling SMG1, KROMA NM-1, SNMG-1, BSMG-1, Герметика 212.N2.
Перекачиваемые среды
- Вода питьевая
- Вода техническая
- Бензин, масла, диз. топливо и т.п.
- Пищевые среды (молоко, соки и т.п.)
Характеристики
- Диаметр вала от 10 до 100 мм
- Температура перекачиваемой среды от -30 до ~200C
- Давление < 1.2 MПa
- Линейная скорость < 12 м/сек
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния SIC
2-неподвижное кольцо карбид кремния SIC
3-сильфон VITON
4-пружина сталь AISI 304
5-обойма сталь AISI 304
3-сильфон VITON
4-пружина сталь AISI 304
5-обойма сталь AISI 304
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-70 | 70 | 99.5 | 92.0 | 40.0 | 11.3 | 92.0 | 13.0 |
