Рукава гидравлические РВД с фитингами
Описание Рукава гидравлические РВД с фитингами
|

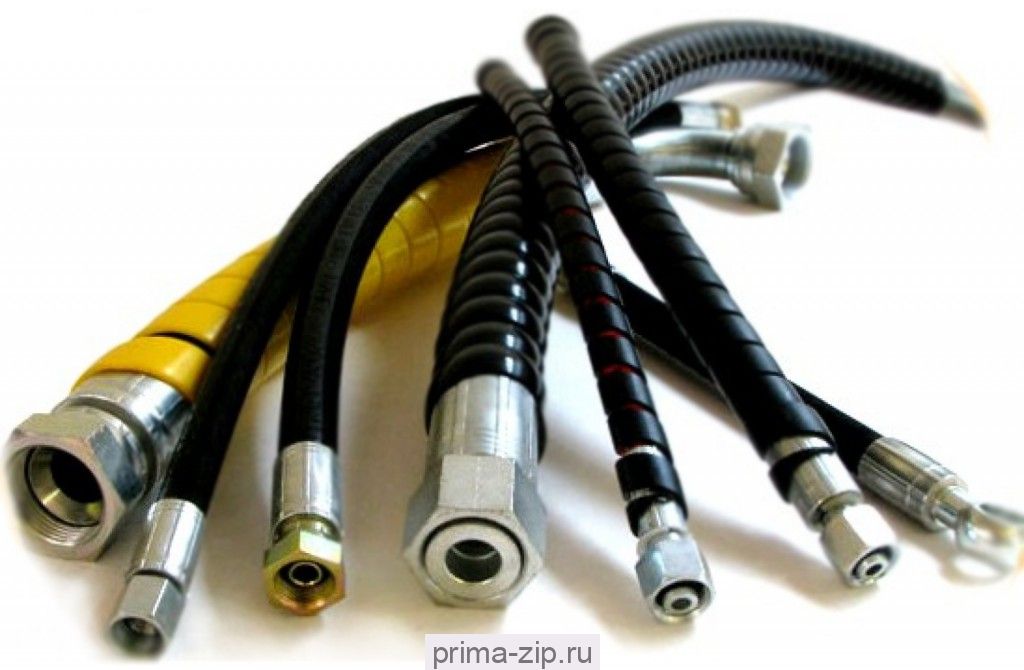

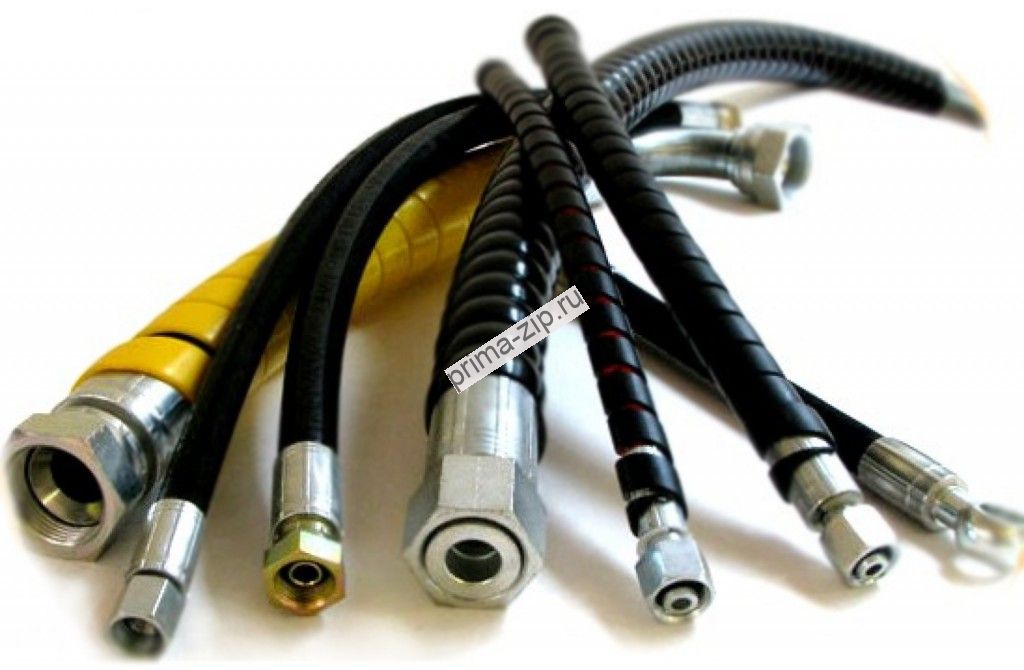

Рукава РВД ТУ 4833-003-63588945-12 – это рукава высокого давления с одной (1SN) или двумя (2SN) металлическими оплетками опрессованные фитингами на концах, предназначены для применения в качестве трубопроводов в гидравлических системах машин и механизмов различных отраслей. |
Рукава ∅ 6,8,10,12,20 и 25 мм поставляются с двумя металлическими оплетками, а ∅ 16 мм - с одной металлической оплеткой.
Фитинги на концах рукавов имеет сферический ниппель («яблоко») и накидную гайку. Угол уплотнения на конусе -37°, резьба - метрическая цилиндрическая. Обозначение типа фитингов по DIN: DK(r).
| Примеры условного обозначения: | |
|---|---|
| В соответствии с ТУ 4833-003-63588945-12 | Тот же рукав в соответствии с DIN |
| 08-35-0450 (М 16х1,5), где: 08 - внутренний диаметр рукава (мм) 35 – рабочее давление (МПа) 0450 - длина рукава (мм) М – вид фитинга (ГОСТ 42705-81 с метрической резьбой) 16х1,5 – шаг резьбы накидной гайки (мм) |
2SN 8-450 2DK(г)16х1,5 35: 2SN - количество металлических оплеток 8 - внутренний диаметр рукава (мм) 450 - длина рукава (мм) 2DK(г) - вид фитингов с двух сторон (ГОСТ 42705-81 с метрической резьбой) 16х1,5 - шаг резьбы накидной гайки (мм) 35 – рабочее давление (МПа) |
| Рабочая среда | Температура рабочей среды для климата, °С | |
|---|---|---|
| Умеренного и тропического климата |
Холодного | |
| Бензин | от -40 до +25 | от -50 до +25 |
| Керосин, гидравлические и моторные масла на нефтяной основе и их заменители |
от -40 до +100 | от -50 до +100 |
| Водомасляная эмульсия | от +5 до +93 | от +5 до +100 |
| Вода | от +5 до +93 | от +5 до +93 |
| Размер резьбы | Размер ключа |
|---|---|
| М 16 х 1,5 | 19 |
| М 18 х 1,5 | 22 |
| М 20 х 1,5 | 24 |
| М 22 х 1,5 | 27 |
| М 27 х 1,5 | 32 |
| М 30 х 1,5 | 36 |
| М 33 х 2,0 | 41 |
| М 42 х 2,0 | 50 |
Рукава гидравлические РВД с фитингами |Рукава РВД ТУ 4833-003-63588945-12
