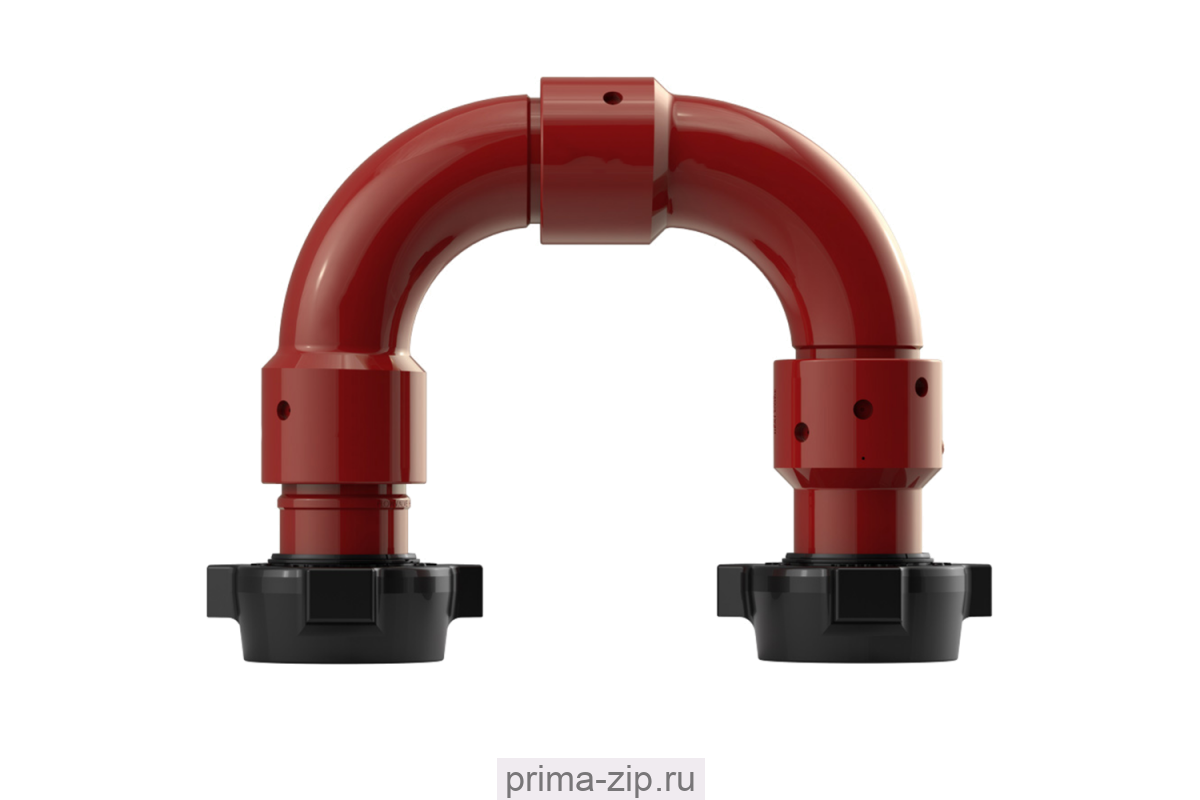

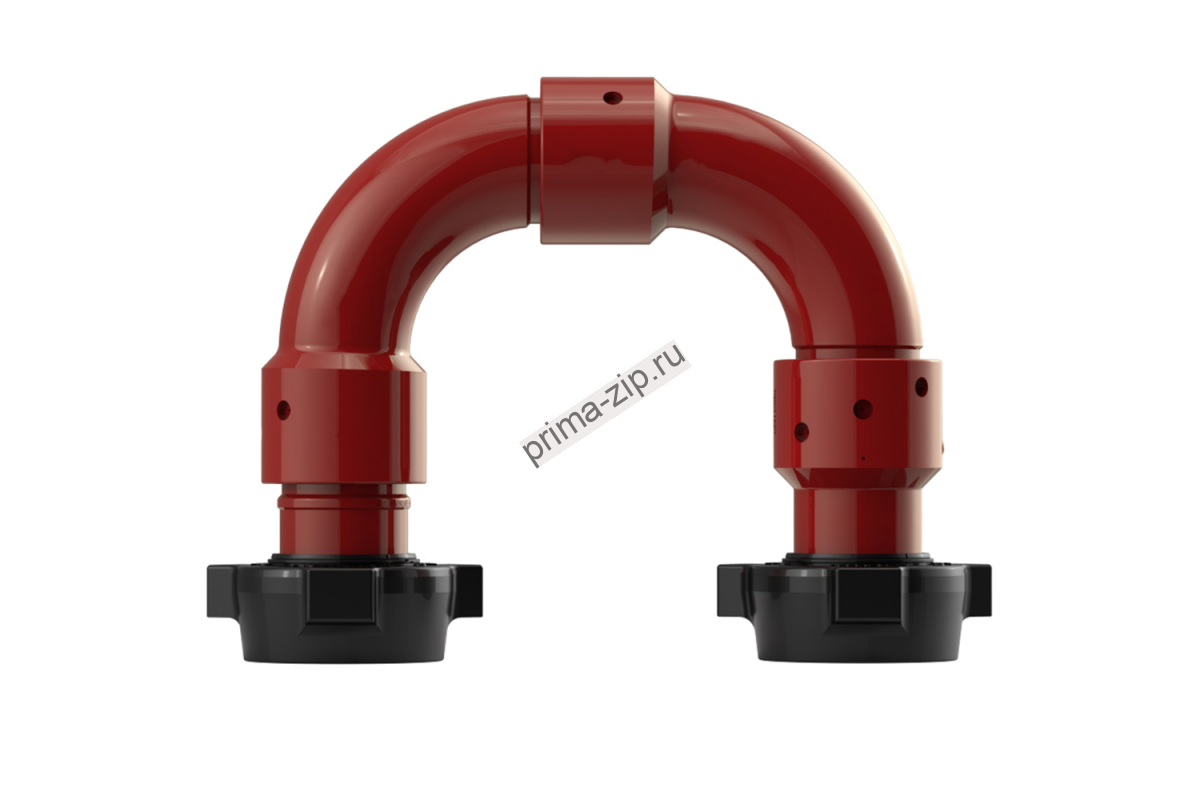

Колено шарнирное 2" тип FIG 1502 10000 psi 70 МПа /700 бар



Колено шарнирное предназначено для изменения направления трубопровода, обеспечивая различные углы между осями труб. Широко применяют колено шарнирное на временных трубопроводах высокого давления.

Колено шарнирное состоит из двух угловых элементов, соединенных в замково-поворотный узел (шарнирно), поворачиваемых друг против друга на любой угол – это обеспечивается 2 сплошными кольцевыми рядами шариков (диаметр 8 мм), играющими роль подшипников. Шарики движутся по беговым дорожкам, выполненным внутри углового элемента, отверстие беговой дорожки сверху фиксируется болтом. Герметичность соединения угловых элементов колена шарнирного обеспечивается уплотнительной манжетой (в месте соединения углового элемента) и резиновым кольцом. Колена бывают устьевые более широкого применения.
