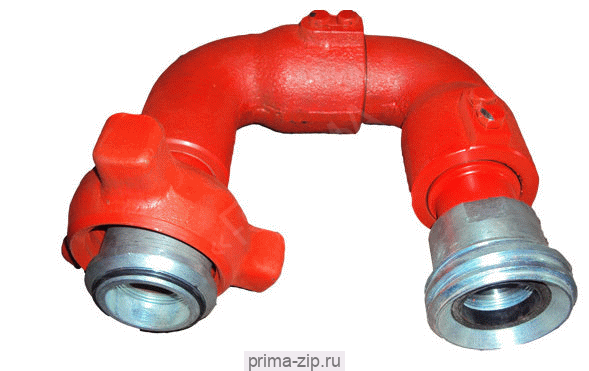

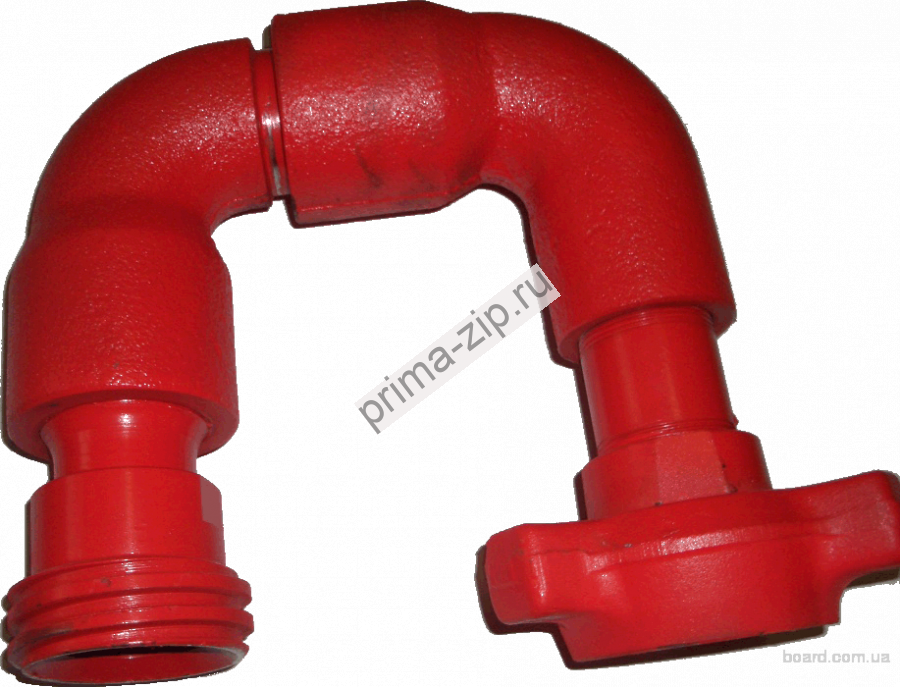

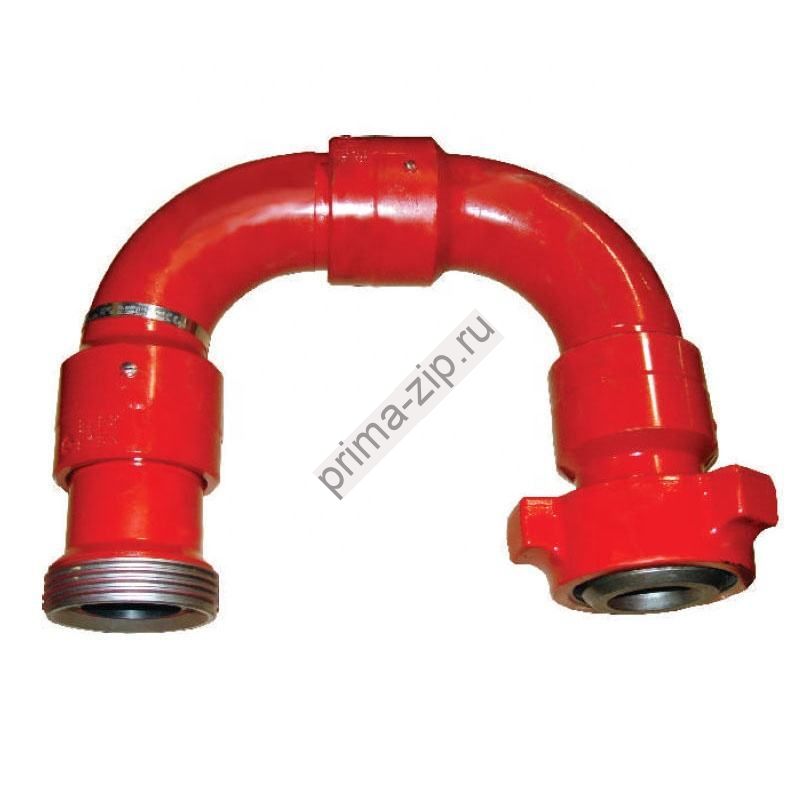

Колено шарнирное 3КШ.00.000 50 МПа 40 мм ГОСТ 22818-83

 Колено шарнирное предназначено для соединения между собой труб манифольда в быстроразборных трубопроводах. Манифольдная линия связывает насосные установки с арматурой устья скважины при гидропескоструйной перфорации, тампонажных работах и цементации скважин в процессе бурения и капитальном ремонте скважин, промывке, кислотный обработке скважин и других технологических операциях.




Тип:	3КШ.00.000
Ду, мм:	40
Давление, МПа:	50
ГОСТ/ТУ:	ГОСТ 22818-83



Сборочные детали ЗКШ

Позиция	Обозначение	Наименование	Количество
1	3КШ.00.001	Угольник	1
2	3КШ.00.002	Угольник	1
3	3КШ.00.003	Втулка	1
4	3КШ.00.005	Патрубок	1
5	3КШ.00.008	Уплотнение	1
6	2КШ.00.005	Пробка	4
8	ЦА.320М.12.6	Конус уплотнения	1
9	2АУ.21.002	Гнездо конуса	1
10	3АУ.01.012	Уплотнение	1
11	2АУ.21.003	Гайка накидная	1

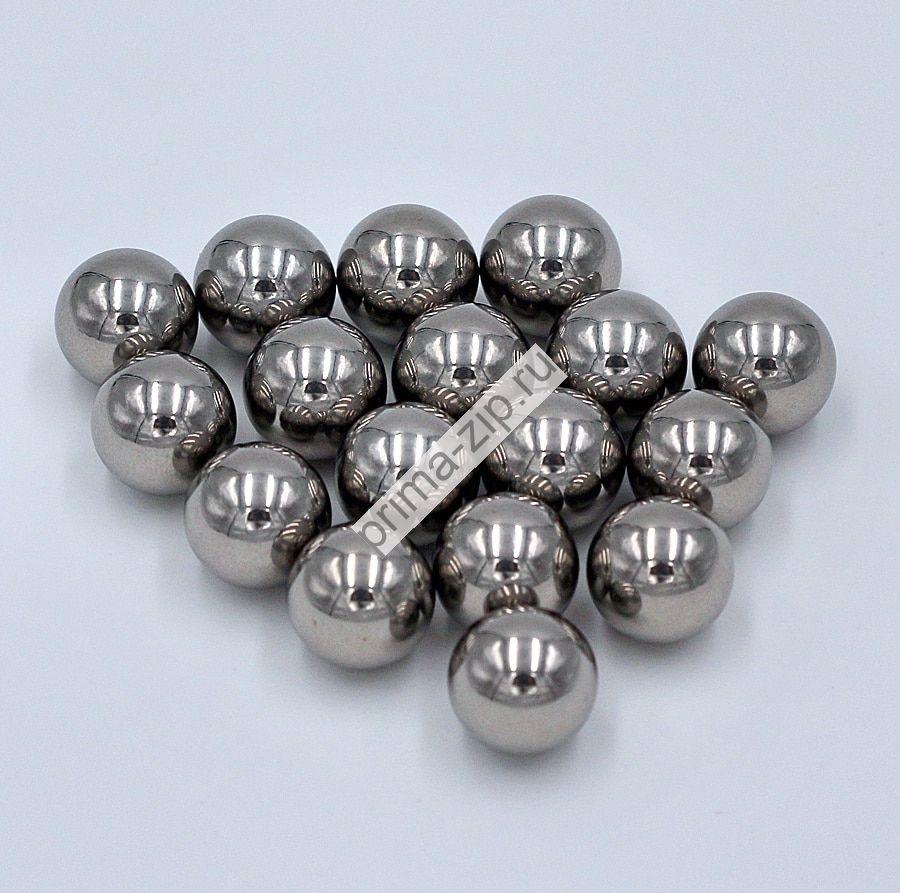

12	8.100 ГОСТ 3722-81	Шарик	112

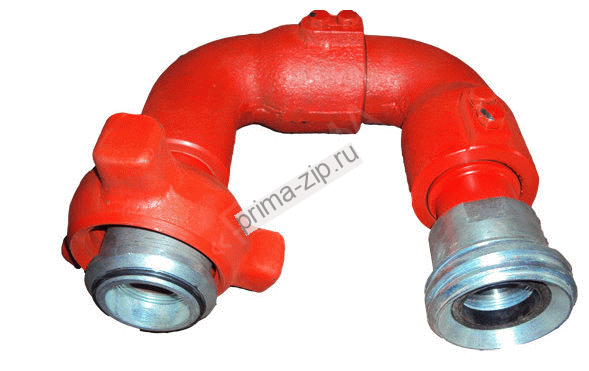

Колено шарнирное ЗКШ 50х40
