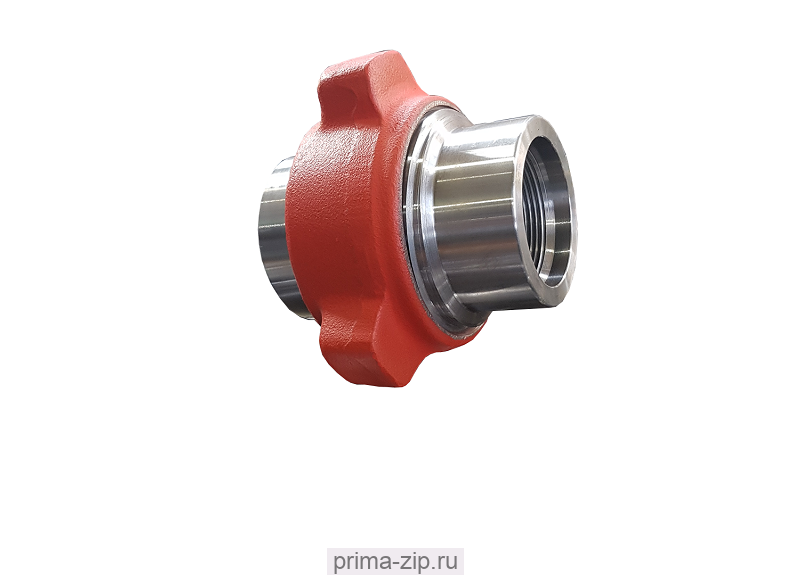

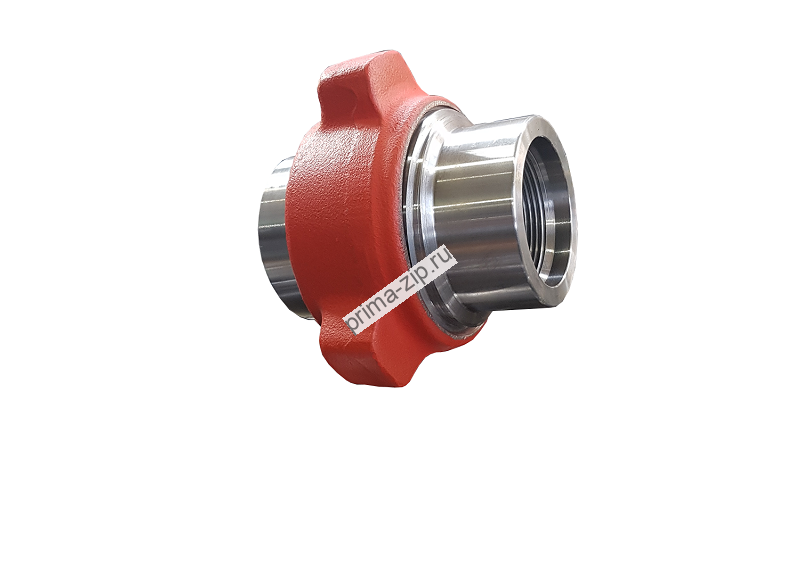

Быстроразъемное соединение БРС-2 Ду50, Ру40 МПа
Описание Быстроразъемное соединение БРС-2 Ду50, Ру40 МПа
Быстроразъемное соединение БРС-2 Ду-50 (для трубы д 57мм резьбовое соединение) марка стали - сталь 09Г2С, либо Ст20 или Ст40 . Быстроразъёмные соединения БРС предназначены для соединения между собой труб в быстросборных трубопроводов высокого давления, связывающих насосные установки с арматурой устья скважины.
Проходное сечение - 50 мм.
Варианты присоединительной резьбы: на д 57, внутренняя резьба.
Номинальное давление – 4,0 МПа
Рабочая среда - вода, нефть, нефтепродукты.
Технические характеристики БРС
| Наименование | Условный диаметр, мм | Давление, МПа | Соединение, примечание |
| БРС-1” | соединение резьба по ГОСТ 633-80 | ||
| БРС-1” | соединение под приварку | ||
| БРС-2” | Ду50 | до 40 | под приварку с проточкой |
| БРС-2” | Ду50 | до 40 | под приварку в стык |
| БРС-2” | Ду50 | до 70 | под приварку |
| БРС-2” | Ду50 | до 40 | с резьбой НКТ60 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-2” | Ду50 | до 40 | с резьбой Rc2 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-2” | Ду50 | до 40 | с резьбой NPT2 по ГОСТ 6111-81 |
| БРС-2” | Ду50 | до 70 | с резьбой НКТ60, Rc2 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT), ГОСТ 6211-81 (аналог BSPT), NPT |
| БРС-2,5” | Ду65 | до 40 | под приварку с проточкой |
| БРС-2,5” | Ду65 | до 40 | с резьбой НКТ73 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-2,5” | Ду65 | до 40 | с резьбой Rс2,5 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-3” | Ду76 | до 40 | под приварку с проточкой |
| БРС-3” | Ду76 | до 40 | под приварку в стык |
| БРС-3” | Ду76 | до 40 | с резьбой НКТ89 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-3” | Ду76 | до 40 | с резьбой Rc3 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-4” | Ду100 | до 40 | с резьбой НКТ114 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-4” | Ду100 | до 40 | с резьбой Rc4 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-4” | Ду100 | до 40 | под приварку с проточкой |
| БРС-4” | Ду100 | до 40 | под приварку в стык |
| БРС-6” | Ду 150 | до 40 | под приварку |
| БРС-6” | Ду 150 | до 40 | с присоединительной резьбой |
Быстроразъемное соединение БРС-2 Ду50
