Соединение быстроразъемное БРС150 Ру 1,6 МПа

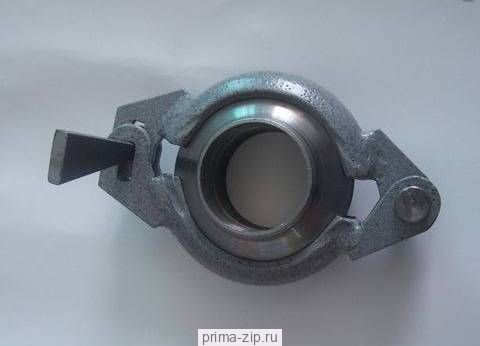

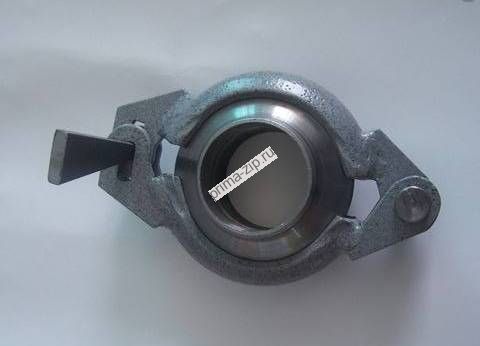

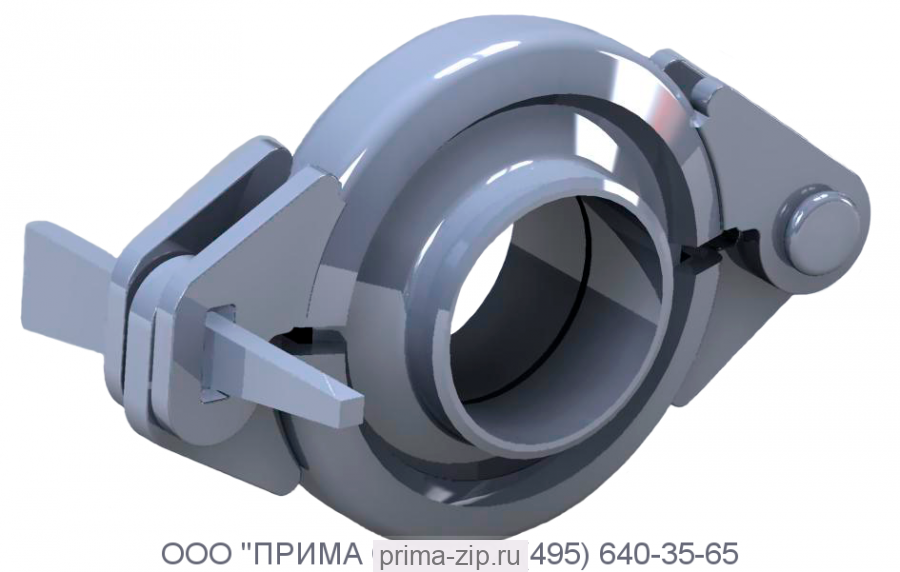

Описание Соединение быстроразъемное БРС150 Ру 1,6 МПа
Быстроразборные соединения БРС изготавливаемые нашим предприятием используются для быстрого без болтового соединения и разъединения стальных и полиэтиленовых трубопроводов в магистралях. Что позволяет быстро и удобно монтировать и демонтировать стальные и пластиковые трубы.
Соединение БРС может являтся составной частью металлических сборно-разборных трубопроводов, а так же полевых магистральных трубопроводов и позволяет сократить расходы на монтаж труб (не требуется сварка), а также позволяет оперативно прокладывать трубы через всевозможные препятствия - водоемы, овраги, скалы, в любой момент разобрать его и передислоцировать на другой участок
Таблица размеров:
| Обозначение | Условный проход D | Основные размеры, мм | Масса, кг | ||||
| D2 | D1 | H | l | L | |||
| БРС-50 | 50 | 110 | 60 | 173 | 147 | 50 | 1,45 |
| БРС-70 | 70 | 132 | 78 | 195 | 169 | 60 | 2,0 |
| БРС-100 | 100 | 172 | 114 | 260 | 220 | 60 | 4,8 |
| БРС-150 | 150 | 224 | 168 | 332 | 282 | 62 | 6,05 |
| БРС-200 | 200 | 278 | 218 | 372 | 328 | 60 | 14,7 |
Технические данные быстроразъемного соединения БРС высокого давления
Таблица БРС Ру6.3 МПа
| Обозначение | H | L | D | D2 |
| БС 6,3-100 | 304 | 58 | 100 | 190 |
| БС 6,3-125 | 334 | 58 | 125 | 226 |
| БС 6,3-150 | 360 | 58 | 150 | 246 |
| БС 6,3-200 | 416 | 60 | 200 | 300 |
| БС 6,3-250 | 478 | 64 | 250 | 362 |
| БС 6,3-300 | 636 | 100 | 300 | 475 |
| БС 6,3-350 | 686 | 100 | 350 | 525 |
Размеры фланцев (буртов) БРС Ру6.3 МПа
| Обозначение | D | D1 | D2 | Dn | H |
| БС 100/76.001 | 160 | 130 | 78 | 70 | 30 |
| БС 100/102.001 | 103 | 100 | |||
| БС 100/108.001 | 109 | ||||
| БС 100/109.001 | 110 | ||||
| БС 100/114.001 | 115 | ||||
| БС 125/146.001 | 195 | 165 | 147 | 125 | 30 |
| БС 150/159.001 | 215 | 185 | 160,5 | 145 | 30 |
| БС 150/168.001 | 170 | 150 | |||
| БС 200/219.001 | 265 | 235 | 221 | 200 | 30 |
| БС 250/273.001 | 320 | 290 | 275 | 250 | 30 |
| БС 300/325.001 | 400 | 346 | 327 | 305 | 45 |
| БС 350/377.001 | 450 | 396 | 380 | 350 | 45 |
| БС 400/446 | 500 | 446 | 446 | 40 |
