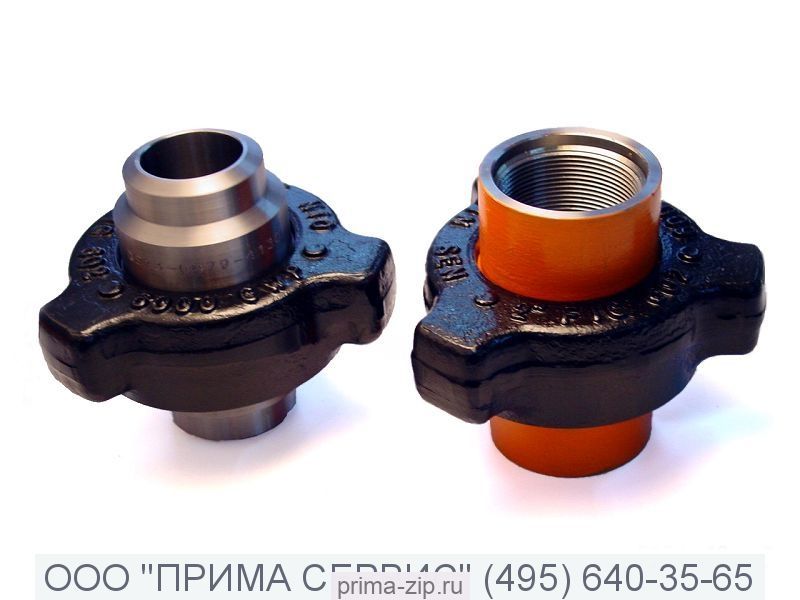

Бысросъемное соединение БРС-3" ГОСТ 6172-52
Описание Бысросъемное соединение БРС-3" ГОСТ 6172-52
Технические характеристики:
Проходное сечение - 89 мм.
Рабочее давление - 40 МПа.
Варианты присоединительной резьбы: НКТ-89, под приварку.
Рабочая среда - вода, нефть, нефтепродукты, цементные и буровые растворы.
Проходное сечение - 89 мм.
Рабочее давление - 40 МПа.
Варианты присоединительной резьбы: НКТ-89, под приварку.
Рабочая среда - вода, нефть, нефтепродукты, цементные и буровые растворы.
Сборка-разборка частей БРС производится вручную (конус уплотнение вставляется в гайку и прижимается сверху гнездом конуса (имеет специальную выточку для резиновой манжеты) посредством трапецеидальной резьбы). Ультразвуковая дефектоскопия отдельных частей быстроразъемного соединения производится, с целью обнаружения микротрещин в местах соединения (на резьбе). Обработка поверхности различается, исходя из условий эксплуатации: покраска эмалью (ГОСТ, различные цвета; как правило для наружной поверхности); хромирование; оцинковка (белый, желтый цинк) и фосфатирование с промасливанием.
Условные обозначения и основные характеристики БРС:
| Обозначение | P раб, МПа | Сечение, мм | ГОСТ | Масса, кг |
|---|---|---|---|---|
| 2" |
40 |
50 | ГОСТ 633-80, ГОСТ 6211-81, ГОСТ 6111-52, ГОСТ 6172-52, с резьбой, под приварку |
6 |
| 2.5" | 65 | 11 | ||
| 3" | 75 | 14 | ||
| 4" | 100 | 18 |
