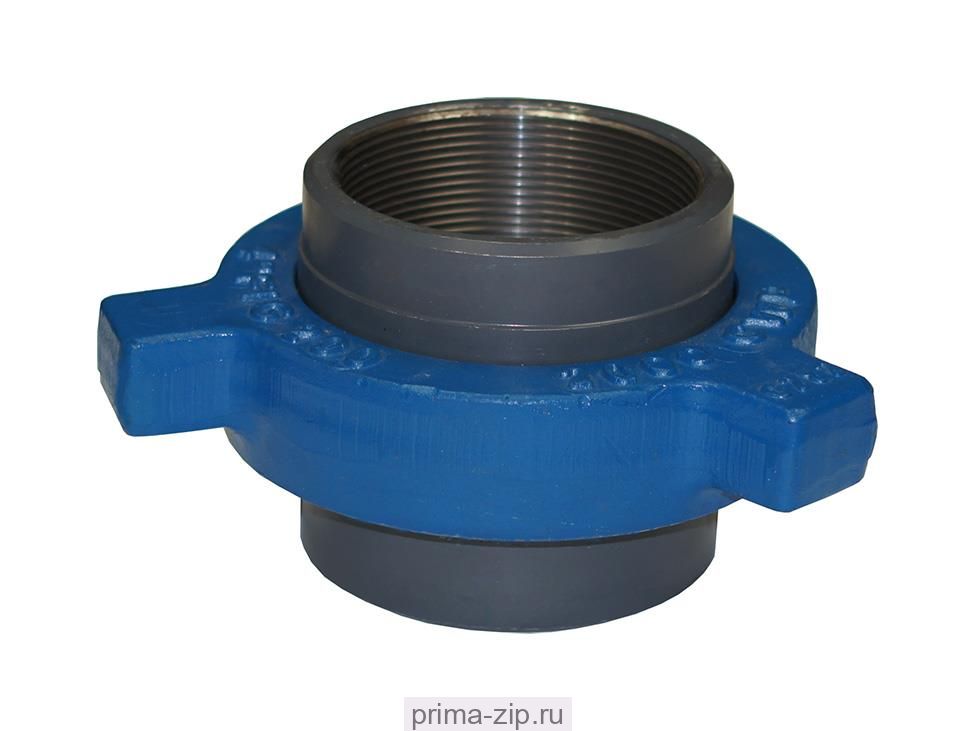

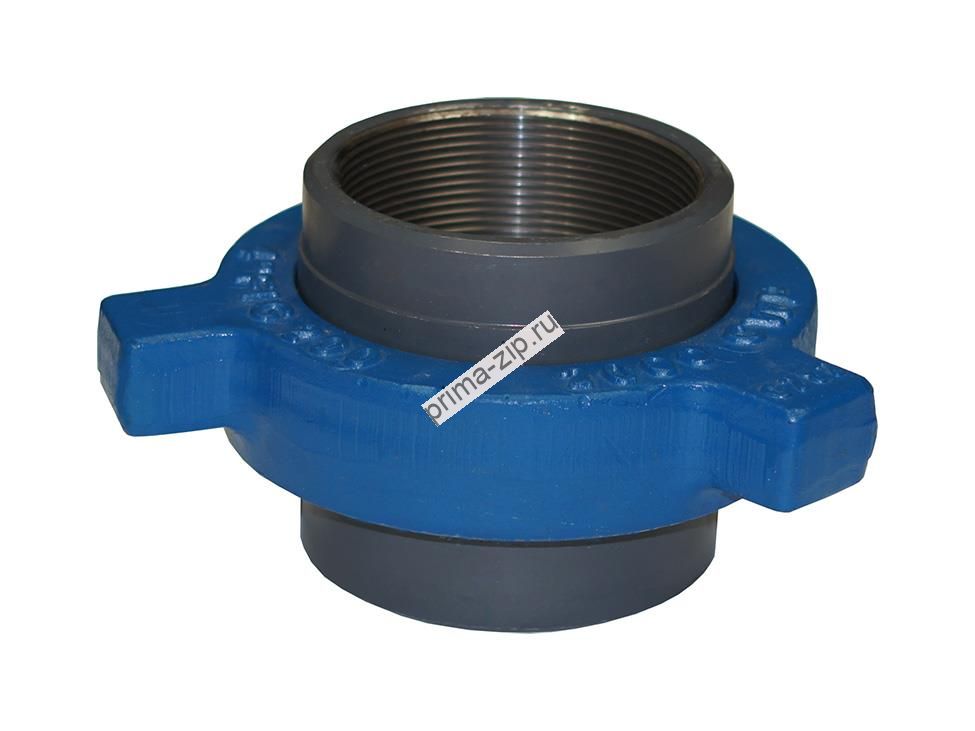

Быстроразъёмное соединение БРС 2" Fig 206 2000 PSI CWP
Описание Быстроразъёмное соединение БРС 2" Fig 206 2000 PSI CWP
Рекомендуется использовать для воздуха, воды, масла или газа до 2,000 PSI NSCWP.
Кольцо Buna-N 'O', чтобы обеспечить дополнительную герметизацию, установлено на уровне переходника. БРС и гайка Fig.206 взаимозаменяемы с Fig.200. Стандартный переходник с резьбой для API линейных труб, Weco взаимозаменяемы.
Размеры 2 " и выше доступны с соединениями с торцевой сваркой.
| Размер | Длина | Радиус гайки | Вес, кг |
| 1’’ | 2 19/32’’ | 2’’ | 0.80 |
| 1 ¼’’ | 2 25/32’’ | 2 5/32’’ | 1.07 |
| 1 ½’’ | 2 29/32’’ | 2 13/32’’ | 1.07 |
| 2’’ | 3 ¼’’ | 2 29/32’’ | 2.38 |
| 2 ½’’ | 4 ¼’’ | 3 5/8’’ | 4.50 |
| 3’’ | 4 17/32’’ | 4 ¼’’ | 6.90 |
| 4’’ | 4 15/16’’ | 5’’ | 9.14 |
| 6’’ | 6 25/32’’ | 6 ½’’ | 19.30 |
| 8’’ | 7 5/16’’ | 7 13/16’’ | 29.10 |
| 10’’ | 9 3/32’’ | 9 1/16’’ | 41.36 |
