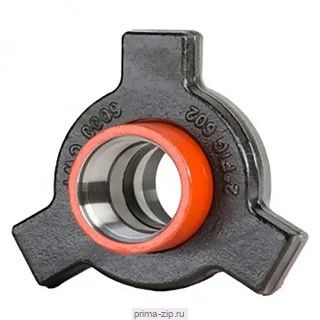

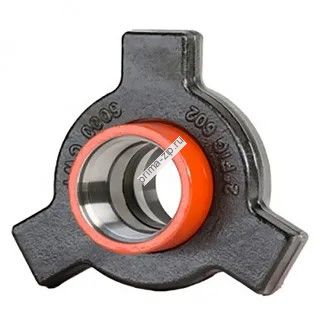

БРС 3” FIG 602 НКТ89/BSPT3” Быстроразъёмное соединение
Описание БРС 3” FIG 602 НКТ89/BSPT3” Быстроразъёмное соединение
Рекомендуется использовать для воздуха, воды, нефти, газа или грязи до 6,000 PSI NSCWP.
Этот БРС имеет сменное манжетное уплотнительное кольцо из Buna-N, специально предназначенные для минимизирования турбулентности потока жидкости.
Сальник манжетного типа обеспечивает герметичное уплотнение и защиту посадочной поверхности для металла по металлу. Меньше и легче, чем Fig.600, поэтому рекомендуется для монтажа, где размер и вес имеют решающее значение.
| Размер | Длина | Радиус гайки | Вес, кг |
| 1’’ | 3 17/32’’ | 2 5/32’’ | 1.59 |
| 1 ¼’’ | 4 29/32’’ | 3 7/32’’ | 4.54 |
| 1 ½’’ | 4 29/32’’ | 3 7/32’’ | 4.10 |
| 2’’ | 5 ¼’’ | 3 ¾’’ | 5.90 |
| 2 ½’’ | 6 1/8’’ | 4 ¼’’ | 8.20 |
| 3’’ | 6 ¼’’ | 4 ½’’ | 10.45 |
| 4’’ | 8 ¼’’ | 5 7/32’’ | 15.00 |
* Все веса являются приблизительными. NSCWP – проверка при холодном рабочем давлении
Быстроразъёмное соединение БРС 3” FIG 602 НКТ89/BSPT3”
