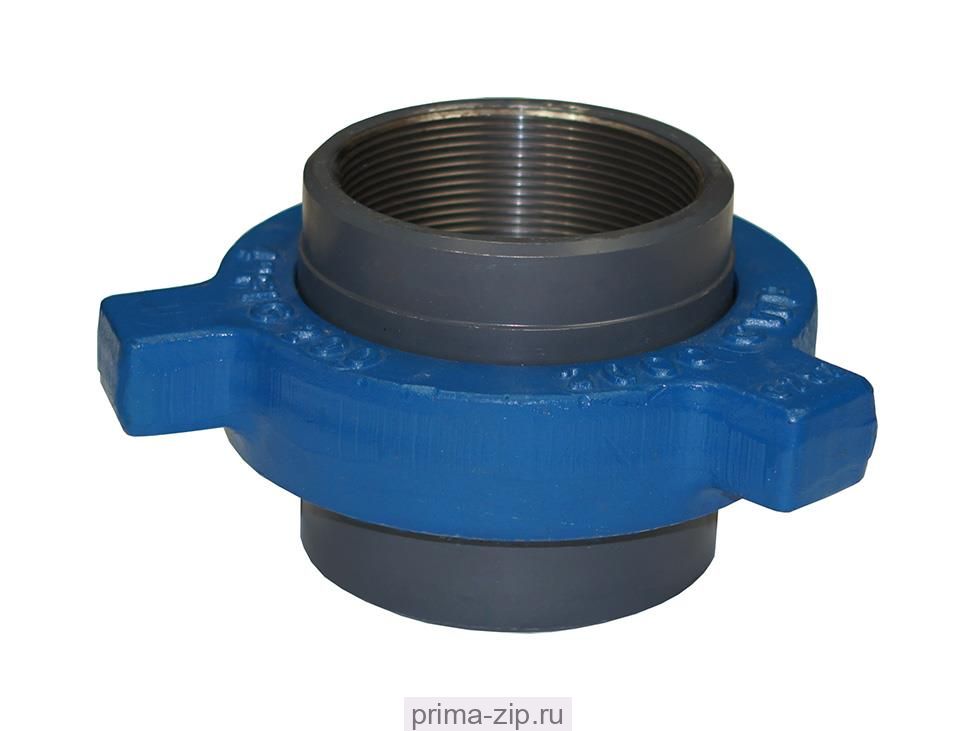

Быстроразъёмное соединение БРС3" FIG 1003 10000 PSI CWP
Описание Быстроразъёмное соединение БРС3" FIG 1003 10000 PSI CWP
Для установки на линиях технологических трубопроводов где затруднена центровка и есть угловые смещения.
Рекомендуется использовать для воздуха, воды, нефти, газа, буровых растворов и шлама при давлении до 10,000 PSI NSCWP.
Сферическая форма уплотнительных поверхностей позволяет соединять трубопроводы с угловыми смещениями.
Дополнительное кольцевое уплотнение обеспечивает высокую герметичность при высоких давлениях.
| Размер | Длина | Радиус гайки | Вес, кг |
| 2’’ | 4 ¾’’ | 3 ½’’ | 05.64 |
| 3’’ LP THD | 9 1/8’’ | 4 7/8’’ | 20.45 |
| 3’’ SCH 160 | 8 7/8’’ | 4 7/8’’ | 21.60 |
| 3’’ XX HVY | 9 1/8’’ | 4 7/8’’ | 22.00 |
| 4’’ LP THD | 10 15/16’’ | 6’’ | 32.95 |
| 4’’ SCH 160 | 10 11/16’’ | 6’’ | 34.54 |
| 4’’ XX HVY | 10 15/16’’ | 6’’ | 35.45 |
| 5’’ SCH 160 | 10 9/16’’ | 6’’ | 33.63 |
| 5’’ XX HVY | 10 15/16’’ | 6’’ | 34.77 |
5" размер рассчитан на 7,500 PSI CWP и 12,000 теста. 5" БРС для кислого газа мощностью 5,000 CWP и 7,500 PSI теста.
