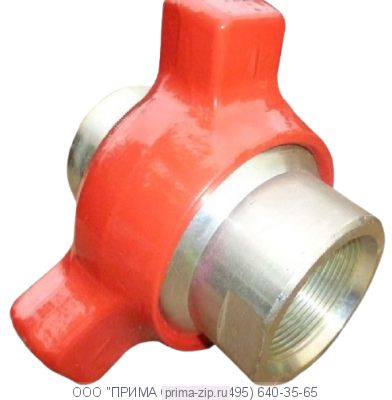

Соединение быстроразъемное БРС-4 Ду100 Ру40

В системе трубопровода БРС служит для оперативного соединения НКТ; также используется - на манифольдах; для присоединения цементировочных агрегатов (ЦА) и насосов буровых (НБ) к устью скважины или к РВД; как заглушка трубопровода (клапан отдельно). Нефтегазопромысловая, горнодобывающая, гидравлическая, сельскохозяйственная и иные сферы высокого давления имеют прямую потребность в изделии. Основные преимущества БРС: применение спецтехники – сведено к минимуму, благодаря литой конструкции гайки; отсутствие потерь рабочей жидкости и газов, при реконструкции НКТ; надежность соединения, благодаря трапецеидальной (а не треугольной) форме резьбы конус уплотнения, подверженной большим механическим нагрузкам при монтаже (см. рисунок 3).

Сборка-разборка частей БРС производится вручную (конус уплотнение вставляется в гайку и прижимается сверху гнездом конуса (имеет специальную выточку для резиновой манжеты) посредством трапецеидальной резьбы). Ультразвуковая дефектоскопия отдельных частей быстроразъемного соединения производится, с целью обнаружения микротрещин в местах соединения (на резьбе). Обработка поверхности различается, исходя из условий эксплуатации: покраска эмалью (ГОСТ, различные цвета; как правило для наружной поверхности); хромирование; оцинковка (белый, желтый цинк) и фосфатирование с промасливанием.



Условные обозначения и основные характеристики БРС


Эскизы

Технические характеристики:

• Внутренний диаметр – 100 мм.
• Максимальное рабочее давление - 70 МПа.
• Вес – 15,2 кг.

Варианты  маркировок БРС 4" :


БРС 4" (40 МПа, Ду100 мм, приварка)

БРС 4" (Rc-4", Ру-40 МПа, Ду-100 мм)

БРС4" (DN-100, PN-35 МПа, НКТ 114)

БРС 4"- Ксв -ГКсв -35МПа

БРС 4"- КRc4 -ГКсв -35МПа

БРС 4"- Ксв-ГКRc4-35МПа

DN 100, РN 320 БРС 114-95/115

DN-100, РN-250 БРС 114-95/115

DN100, РN160 БРС 114-95/115
