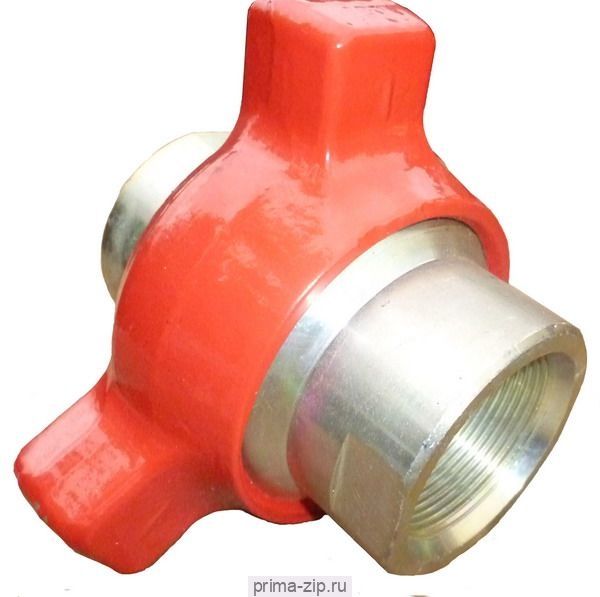

Быстроразъёмное соединение СИН10.00.000 ( БРС2″ )
Описание Быстроразъёмное соединение СИН10.00.000 ( БРС2″ )
Быстроразъемные соединения (БРС) предназначены для быстрой сборки-разборки трубопроводов.
Параметры
| Рабочее давление | 70 МПа |
| Условный проход | 50 мм (2") |
| Присоединительная резьба | НКТ-60 ГОСТ 633-80 |
| Соединительная резьба | Cn.Tr.100x12,7 |
| Масса | 7 кг |
| Габаритные размеры | 153/183 мм |
| Вид климатического исполнения | УХЛ, категория 1 ГОСТ 15150-69 |
| Рабочая среда | Вода, нефть, нефтепродукты, щелочи, ингибированные растворы кислот слабой концентрации, цементные растворы |
| Название | Обозначение | Условный проход, мм | Рабочее давление, МПа | Присоединительные резьбы | Внутренняя резьба | Масса, кг |
| БРС 2" | СИН10.00.000/-01 | 50 | 70/105 | Резьба НКТ-60 (вн.) | Cn Tr100x12,7 | 7,5 |
| БРС 2" | СИН10.00.000А | 50 | 70 | под сварку d=60 (стык) | Cn Tr100x12,7 | 6,0 |
| БРС 2" | СИН10.00.000Б | 50 | 105 | Резьба НКТ-60 (нар.) | Cn Tr100x12,7 | 9,0 |
| БРС 3" | СИН06.00.000 | 75 | 105 | Резьба НКТ-89 (вн.) | Cn Tr136,525x7,257 | 15,0 |
| БРС 3" | СИН06.00.000А | 75 | 105 | под сварку d=89 (стык) | Cn Tr136,525x7,257 | 11,0 |
| БРС 3" | СИН06.00.000Б | 75 | 105 | Резьба НКТ-89 (нар.) | Cn Tr136,525x7,257 | 15,0 |
| БРС 4" | СИН07.00.000 | 100 | 35 | Резьба НКТ-114 (вн.) | Cn Tr155,575x8,467 | 14,0 |
| БРС 4" | СИН07.00.000А | 100 | 35 | под сварку d=114 (стык) | Cn Tr155,575x8,467 | 12,0 |
| БРС 4" | СИН07.00.000Б | 100 | 35 | Резьба НКТ-114 (нар.) | Cn Tr155,575x8,467 | 12,0 |
| БРС 4" | СИН07.00.000В | 100 | 1,6 | под сварку d=114 (нахлест) | Cn Tr155,575x8,467 | 12,0 |
| БРС 6" | СИН11.02.000 | 140 | 2,5 | под сварку d=160 | Cn 200х20 | 10,0 |

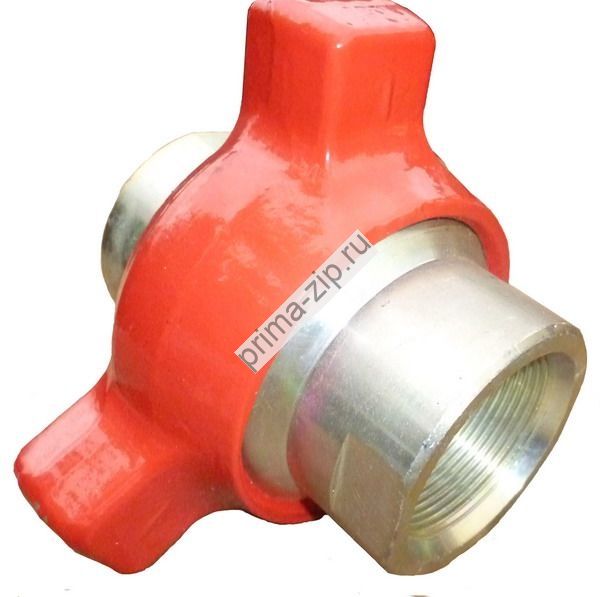

Быстроразъёмное соединение СИН10.00.000 ( БРС2″ )
