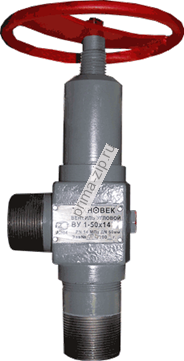

Вентиль угловой ВУ1-50х14К1 Ду50, Ру140
Описание Вентиль угловой ВУ1-50х14К1 Ду50, Ру140

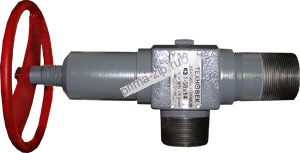

Клапан запорный К31-50х14(16) (Угловой вентиль ВУ1 50х14К1(К2)) предназначен для перекрытия жидких и газообразных сред во всем рабочем диапазоне давлений от 0 до 16 МПа. Устанавливается в штангонасосную арматуру устья скважины.
По присоединительным размерам и характеристикам полностью соответствует стандартным вентилям, однако имеет ряд особенностей, повышающих его эксплуатационные характеристики.
Особенности:
- По присоединительным размерам и характеристикам полностью соответствует стандартным вентилям, однако имеет ряд особенностей, повышающих его эксплуатационные характеристики.
- Седло вентиля изготовлено из высокопрочной износостойкой керамики, сам запорный элемент имеет комбинированное уплотнение (тефлон + нержавеющая сталь) чем исключается пропуск газа через запорный элемент.
- Прижатие пробки к седлу по плоскости исключает обрыв пробки со штока в момент открытия вентиля, как это происходит с вентилями игольчатого типа.
- Прижатие пробки к седлу производится с тарированным усилием, за счет пакета тарельчатых пружин. Этим гарантируется, что усилие прижима не превысит допустимое, что в свою очередь обеспечивает многократное (10...15 тыс. Циклов) открытие- закрытие вентиля..
- Основные элементы вентиля, имеющие контакт с рабочей средой, изготовлены из высоколегированных сталей и сплавов.
- Применение вентиля с таким набором конструктивных решений позволяет сократить расходы на эксплуатацию, обслуживание и ремонт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальное рабочее давление, МПа(кг/см2): 14 (140) 16 (160) Условный проход Ду 50/40 Температура окружающей среды, ºC -60...+48 Присоединительная резьба НКТ60 Габаритные размеры, мм 390..442х210х210 Масса, кг 4,7 Гарантийный срок эксплуатации, лет 3 Общий срок эксплуатации, лет 15
