Клапан запорный 15нж65нж Ду100 Ру16
Описание Клапан запорный 15нж65нж Ду100 Ру16
Клапаны (вентили) 15нж65п Ду100 Ру16 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 15нж65п - жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки. Для изготовления корпуса используется сталь 16Х18Н12С4ТЮЛ. Температурный диапазон: до +420 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 15нж65п Ду100 Ру16
 |
|

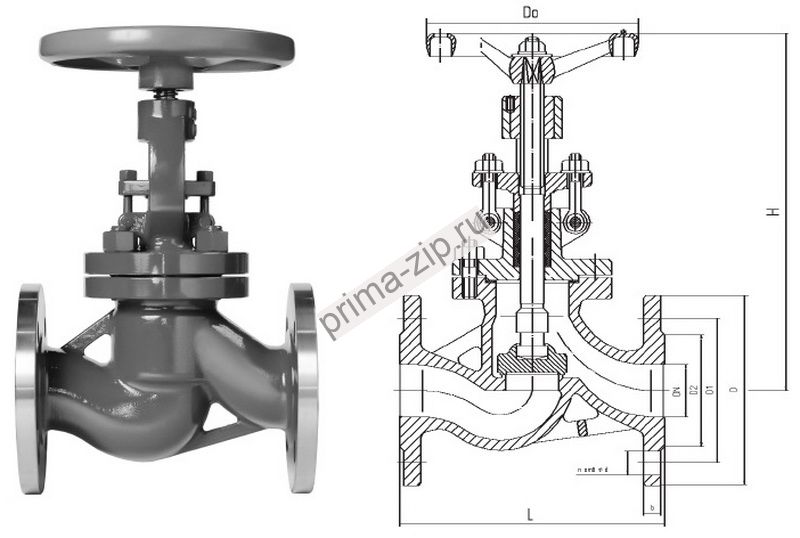

Габаритные размеры и масса клапана 15нж65п Ду100 Ру16
| Наименование параметра | Значение, мм |
| Длина (L) | 350 |
| Высота (H) | 400 |
| Масса (кг) | 43 |
Строительная длина (L) - длина участка трубы, который клапан 15нж65п Ду100 Ру16 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
